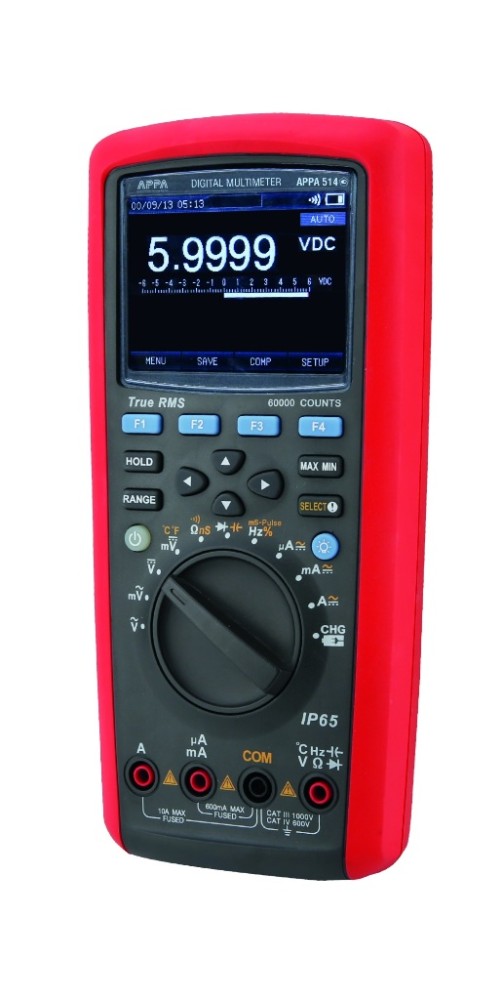

APPA 514 мультиметр

Код: 028765

Описание в PDF

Бренд: APPA
Страна бренда: Тайвань
Госреестр 96370-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Особенности мультиметра-регистратора цифрового с функцией True RMS APPA 514:

более 10 параметров измерений: переменный (АС) и постоянный (DC) ток до 10 А, переменное (АС) и постоянное (DC) напряжение до 1000 В, емкость до 60 мФ, сопротивление до 60 МОм, проводимость, испытание p-n переходов, проверка целостности цепи, измерение частоты, температуры (2 входных канала), скважность и длительность импульсов;
измерение ср. кв. значения сигналов произвольной формы (True RMS);
базовая погрешность (DCV): ±0,025 %+20 е.м.р.;
режим измерения AC+DC для напряжения и тока (переменный сигнал c пост. составляющей);
регистратор (LOGGER): функция записи входных данных в память до 20К отсчетов (сохранение, просмотр, удаление, построение диаграммы/ трендов);
полоса пропускания 100 кГц для измерения переменного напряжения/ тока, а также полоса пропускания 10 кГц для переменного напряжения и переменного тока в режиме измерения переменного и постоянного тока;
регистрация Min/ Max/ AVG (с метками времени) и пиковых значений/ Peak;
внутренний таймер: часы (чч:мм), календарь (дд:мм:гггг);
режим относительных измерений (Rel), удержание показаний (Hold);
выбор диапазона Авто/Ручной;
применение фильтра НЧ (Low Pass);
графический цветной ЖК-дисплей (70х52 мм), разрешение 320х240 точек, максимальное индицируемое число 60000, подсветка;
поддержка отображения нескольких результатов измерений одновременно;
подключение внешних термопар - 2 штуки;
питание от литий-ионного аккумулятора 2000 мАч, зарядка осуществляется с помощью входящего в комплект сетевого адаптера;
индикатор низкого заряда батареи;
автовыключение питания;
стандартный USB интерфейс связи с ПК;
опция: адаптер UT-D07A (Bluetooth) для беспроводной связи;
поддержка мобильного приложения беспроводного интерфейса передачи данных (смартфон/ планшет) для просмотра, сохранения, систематизации, обмена данными и проведения измерений на безопасном расстоянии;
прочный корпус, водонепроницаемый дизайн IP65;
соответствует классу безопасности EN 61010-1 (кат III 1000 В/ кат IV 600 В).

Параметр

Значение

Измерение постоянного напряжения (DCV ТRMS)

Пределы измерений

60/ 600 мВ/ 6/ 60/ 600/ 1000 В

Разрешение

0,001/ 0,01 мВ/ 0,0001 B/ 0,001 В/ 0,01 В/ 0,1 В

Входной импеданс

≥10 МОм

Погрешность измерений в полосе частот*
60 мВ
600 мВ
6 В
60 В
600 В

±(0,025 %+20)

±(0,025 %+5)

±(0,3 %+5)

Измерение переменного напряжения (ACV ТRMS)

Пределы измерений

60/ 600 мВ/ 6/ 60/ 600/ 1000 В

Разрешение

0,001 мВ/ 0,01 мВ/ 0,0001 В/ 0,001 В/ 0,01 В/ 0,1 В

Входной импеданс

≥10 МОм

Погрешность измерений в полосе частот*
60 мВ
600 мВ
6 В
60 В
600 В
1000 В

45 Гц~1 кГц
±(0,6 %+60)
±(0,3 %+30)
±(0,3 %+30)
±(0,3 %+30)
±(0,3 %+30)
45 Гц~1 кГц
±(0,6 %+30)

1 кГц~10 кГц
±(1,2 %+60)
±(1,2 %+40)
±(1,2 %+40)
±(1,2 %+40)
±(1,2 %+40)
1 кГц~5 кГц
±(3 %+40)

10 кГц~20 кГц
±(3 %+60)
±(3 %+40)
±(3 %+40)
±(3 %+40)
±(3 %+40)
5 кГц~10 кГц
±(6 %+40)

20 кГц~100 кГц
±( 4%+60)
±(4 %+40)
±(4 %+40)
±(4 %+40)
для справки
10 кГц~100 кГц
для справки

Измерение переменного и постоянного напряжения комбинированного (AC+DC)

Пределы измерений

60/ 600 мВ/ 6/ 60/ 600/ 1000 В

Разрешение

0,001 мВ/ 0,01 мВ / 0,0001 В/ 0,001 В/ 0,01 В/ 0,1 В

Входной импеданс

≥10 МОм

Погрешность измерений в полосе частот*
60 мВ
600 мВ
6 В
60 В
600 В
1000 В

50 Гц~1 кГц
±(1 %+80)
±(1 %+80)
±(1 %+80)
±(1 %+80)
±(1 %+80)
±(1,2 %+80)

1 кГц~10 кГц
±(3 %+40)
±(3 %+40)
±(3 %+40)
±(3 %+40)
для справки
для справки

10 кГц~35 кГц
±(6 %+40)
±(6 %+40)
±(6 %+40)
±(6 %+40)
для справки
для справки

Измерение силы переменного тока (ACA ТRMS)

Пределы измерений

600/ 6000 мкА/ 60/ 600 мА/ 10 А

Разрешение

0,01 мкА/ 0,1 мкА/ 0,001 мА/ 0,01 мА / 0,001 А

Погрешность измерений в полосе частот*
600 мкА
6000 мкА
60 мА
600 мА
10 А

45 Гц...1 кГц
±(0,6 %+40)
±(0,6 %+20)
±(0,6 %+40)
±(0,6 %+20)
±(1 %+20)

1 кГц...10 кГц
±(1,2 %+40)
±(1,2 %+40)
±(1,2 %+40)
±(1,2 %+40)
± (3 %+40)

Измерение силы постоянного тока (DCA ТRMS)

Пределы измерений

600/ 6000 мкА/ 60/ 600 мА/ 10 А

Разрешение

0,01 мкА/ 0,1 мкА/ 0,001мА/ 0,01мА / 0,001А

Погрешность измерений в полосе частот*
600 мкА
6000 мкА
60 мА
600 мА
10 А

±(0,08 %+20)
± (0,08 %+10)
±(0,08 %+20)
±(0,15 %+10)
± (0,5 %+10)

Измерение силы переменного и постоянного тока комбинированного (AC+DC)

Пределы измерений

600/ 6000 мкА/ 60/ 600/ 10 А

Разрешение

0,01 мкА/ 0,1 мкА/ 0,001 мА/ 0,01мА/ 0,001 А

Погрешность измерений*
600 мкА
6000 мкА
60 мА
600 мА
10 А

50 Гц~1 кГц
±(0,8 %+40)
±(0,8 %+20)
±(0,8 %+40)
±(0,8 %+20)
±(1,2 %+20)

1 кГц~10 кГц
±(2,0 %+40)
±(2,0 %+40)
±(2,0 %+40)
±(2,0 %+40)
±(3 %+40)

Сопротивление

Пределы измерений

600 Ом/ 6/ 60/ 600 кОм/ 6/ 60 МОм

Разрешение

0,01 Ом/ 0,0001 кОм/ 0,001 кОм/ 0,01 кОм/ 0,0001 МОм/ 0,001 МОм

Погрешность измерений *
600 Ом
6 кОм
60 кОм
600 кОм
6 МОм
60 МОм

В режиме REL: ±(0,05 %+10)

±(0,05 %+2)

±(0,3 %+10)
±(2,0 %+10)

Электрическая проводимость

Пределы измерений

60 нСм

Разрешение

0,01 нСм

Погрешность измерений *

±(2 %+10)

Емкость

Пределы измерений

6/ 60/ 600 нФ/ 6/ 60/ 600 мкФ/ 6/ 60мФ

Разрешение

0,001 нФ/ 0,01 нФ/ 0,1 нФ/ 0,001 мкФ/ 0,01 мкФ/ 0,1 мкФ/ 1 мкФ/ 10 мкФ

Погрешность измерений
6 нФ
60 нФ
600 нФ
6 мкФ
60 мкФ
600 мкФ
6 мФ
60 мФ

±(3,0 %+10)
±(2,5 %+5)

±(2,0 %+5)

±(5,0 %+5)
Не установлена

Частота(Hz)

Пределы измерений

60/ 600 Гц/ 6/ 60/ 600 кГц/ 6/ 60МГц

Разрешение

0,001 Гц/0,01 Гц/0,0001 кГц/ 0,001 кГц/ 0,01 кГц/ 0,0001 МГц/ 0,001 МГц

Погрешность измерений
60 Гц
600 Гц
6 кГц
60 кГц
600 кГц
6 МГц
60 МГц

±(0,02 %+8)

±(0,01 %+5)

Амплитуда на входе

600 мВ…30 В скз

Коэффициент заполнения импульсов (Duty%)

Диапазон измерений

10 … 90 %

Разрешение

0,01 %

Погрешность измерений

±(1,2 %+30 е.м.р.)

Амплитуда на входе

600 мВ…30 В скз

Длительность импульсов

Диапазон измерений

0 … 250 мС

Разрешение

0,001…0,01 мС

Погрешность измерений

±(1,2 %+30 е.м.р.)

Температура (°C)

Диапазон измерений

-40 …1000°С

Разрешение

0,1°С

Погрешность измерений
-40…40°С
-40…400°С
-400…1000°С

±(2,0 %+30)
±(1,0 %+30)
± 2,5 %

Термопара (тип)

два канала измерения T, (т/п K-типа - 2 штуки)

Проверка целостности цепи

Напряжение

~ 3,0 В (разомкнутая цепь/ ХХ)

Разрешение

10,0 Ом

Звуковой сигнал

При сопротивлении ≤ 50 Ом (уст. на замыкание)

Звуковой сигнал

При сопротивлении ≥ 50 Ом (уст. на обрыв)

Тест диодов

Напряжение в разомкнутой цепи

~3,0 В (разомкнутая цепь/ ХХ)

Разрешение

10,0 Ом

Нормальное напряжение PN перехода

0,5…0,8 В

Общие данные

Измерение ист. скв. зн.

Сигнал произвольной формы (TrueRMS)

Скорость измерений

5 изм/с

Дисплей

Графический цветной ЖК-дисплей ,70*52 мм, разрешение 320х240 разрядностью 4 5/6 знаков

Максимальное индицируемое число

60000

Источник питания

Литий-ионный аккумулятор 2000 м*Ач, в комплекте сетевой адаптер для зарядки.

Условия эксплуатации

-20°C …50°C, относительная влажность не более 80 %

Габаритные размеры

225 х 103 х 59 мм

Масса

638 г (с батареей)

1. Мультиметр APPA 514 - 1 шт.;
2. Измерительные провода - 2 шт.;
3. Термопары K типа - 2 шт.;
4. Коннектор для измерения температуры - 1 шт.;
5. Адаптер зарядки - 1 шт.;
6. Коннектор для зарядки - 1 шт.;
7. USB кабель - 1 шт.;
8. Сумка - 1 шт.
