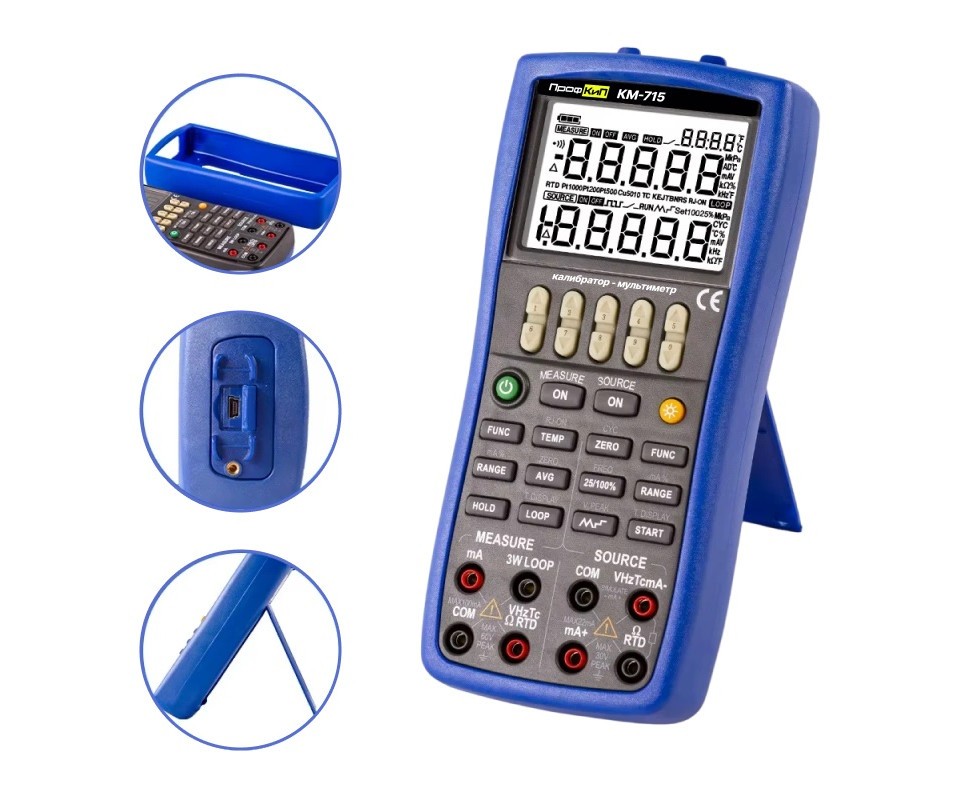

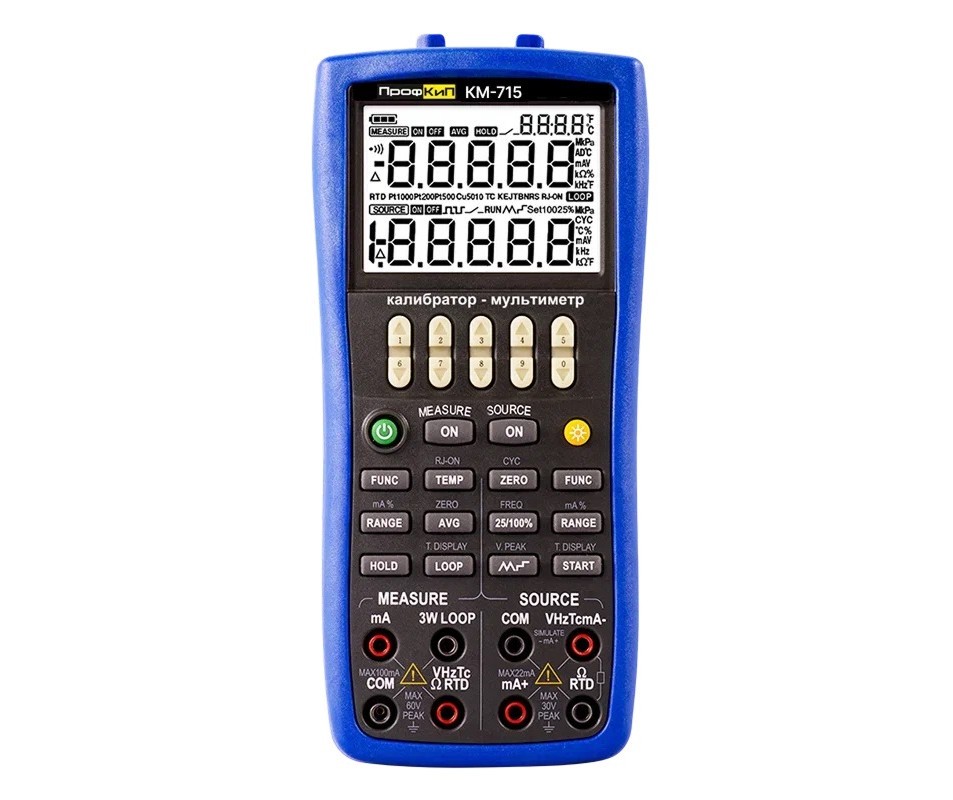

ПрофКиП КМ-715 калибратор-мультиметр

Код: 031041

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 97355-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение калибратора-мультиметра ПрофКиП КМ-715

Калибраторы - мультиметры ПрофКиП КМ-715 предназначены для измерения и калибровки (воспроизведения) параметров датчиков, клапанов и систем управления производственных предприятий, с целью поверки преобразователей данных датчиков. Приборы могут использоваться в качестве калибратора токовой петли, а также генерировать прямоугольные импульсы и воспроизводить сопротивление постоянному току. Основные функции - воспроизведение и измерение: силы постоянного тока в диапазонах промышленных датчиков и преобразователей,напряжения постоянного тока,сопротивления постоянному току, частоты импульсного сигнала, формирование пачки импульсов с заданной частотой следования и количеством. Приборы ПрофКиП КМ-715 осуществляют измерение температуры с помощью термопар типов: R; S; K; E; J; T; N; B; (с компенсацией температуры холодного спая), а так же с помощью термопреобразователей типов: Pt100; Pt200; Pt500; Pt1000; Cu10; Cu50, в режиме калибратора приборы обеспечивают формирование статических характеристик вышеуказанных термопреобразователей

Принцип действия калибратора-мультиметра ПрофКиП КМ-715

Калибраторы представляют собой портативные переносные измерительные приборы с автономным питанием. Приборы выполнены в пластиковом корпусе. Принцип действия основан на аналого-цифровом преобразовании измеряемых физических величин и цифро-аналоговом формировании выходных сигналов. Управление процессом формирования/измерения и выводом информации на жидкокристаллический дисплей осуществляется с помощью встроенного микропроцессора. Выбор режимов работы осуществляется при помощи кнопочной пылезащищённой клавиатуры.

Основные технические характеристики и особенности калибратора-мультиметра ПрофКиП КМ-715
Дисплей			LCD монохромный
Размер символа основного индикатора (мм)			13
Количество разрядов (количество цифровых индикаторов)			5(2)
Измерение и воспроизведение силы постоянного тока
Измерение и воспроизведение силы напряжения постоянного тока
Измерение и воспроизведение электрического сопротивления
Измерение частоты
Измерение температуры с помощью термопар и термопреобразователей
Воспроизведение частоты прямоугольных импульсов
Воспроизведение статических характеристик термопар и термопреобразователей
Индикатор разряда элементов питания
Защита от перегрузки
Автоматическое отключение питания
Подсветка дисплея
Плавное и ступенчатое автоматическое изменение выходных параметров

Основные технические данные калибратора-мультиметра ПрофКиП КМ-715
Условия эксплуатации:
- температура окружающей среды, °С		0…40°С (273…313К)
- относительная влажность %, не более		80
Питание		6 В 4 гальванических элементов типоразмера ААА (LR3) по 1,5 В
Габариты (длина × ширина × высота), мм, не более:		205х95х42
Масса, кг, не более:		0,6 кг (с элементами питания)

Метрологические характеристики калибраторов-мультиметров в режиме измерения напряжения постоянного тока

Модификация

Предел измерений

Разрешение (r)

Предел допускаемой основной погрешности

КМ-715

-5,000…55,000 мВ

0,001 мВ

± (0,02 х 10-2 Ux + 11) мВ

-50,00…550,00 мВ

0,01 мВ

± (0,02 х 10-2 Ux + 0,05) мВ

-0,5000…5,5000 В

0,0001 В

± (0,02 х 10-2 Ux + 0,0005) В

-5,000…55,000 В

0,001 В

± (0,03 х 10-2 Ux + 0,005) В

Где Ux – значение измеренного напряжения постоянного тока

Метрологические характеристики калибраторов-мультиметров в режиме измерения силы постоянного тока.

КМ-715

-5,000…55,000 мА

0,001 мА

± (0,02 х 10-2 Ix + 0,005) мА

Где Ix – значение измеренной силы постоянного тока

Метрологические характеристики калибраторов-мультиметров в режиме измерения электрического сопротивления

КМ-715

0,00…550,00 Ом

0,01 Ом

± (0,05 х 10-2 Rx + 0,1) Ом

0,0000…5,5000 кОм

0,0001 кОм

± (0,05 х 10-2 Rx + 0,001) кОм

Где Rx – значение измеренного электрического сопротивления

Метрологические характеристики калибраторов-мультиметров в режиме измерения частоты

КМ-715

3,00…500,00 Гц

0,01 Гц

± 0,02 Гц

0,0030…5,0000 кГц

0,0001 кГц

± 0,0002 кГц

0,003…50,000 кГц

0,001 кГц

± 0,002 кГц

Где Fx – значение измеренной частоты

Метрологические характеристики калибраторов-мультиметров в режиме измерения температуры с помощью термопар

Тип термопары

Диапазон (°C)

Предел воспроизведения (°С)

Разрешение (°С)

Предел допускаемой основной погрешности* (°С)

Модификация КМ-715

0…1767

0…500

±1,8

500…1767

±1,5

-100,0…1372,0

-100,0…0,0

0,1

±1,2

0,0…1372,0

±0,8

-50,0…1000,0

-50,0…0,0

0,1

±0,9

0,0…1000,0

±1,5

-60,0…1200,0

-60,0…0,0

0,1

±1,0

0,0…1200,0

±0,7

-100,0…400,0

-100,0…0,0

0,1

±1,0

0,0…400,0

±0,7

-200,0…1300,0

-200,0…0,0

0,1

±1,5

0,0…1300,0

±0,9

600…1820

600…800

±2,2

800…1000

±1,8

1000…1820

±1,4

* - без учёта погрешности термопар. Суммарная погрешность в режиме измерения температуры определяется как алгебраическая сумма погрешности калибратора и используемой термопары.

Метрологические характеристики калибраторов-мультиметров в режиме измерения температуры с использованием термопреобразователей

Модификация КМ-715

Pt100-385

-200,0…800,0

-200,0…0,0

0,1

± 0,5

0,0…400,0

±0,7

400,0…800,0

±0,8

Pt200-385

-200,0…630,0

-200,0…100,0

0,1

±0,8

100,0…300,0

±0,9

300,0…630,0

±1,0

Pt500-385

-200,0…630,0

-200,0…100,0

0,1

±0,4

100,0…300,0

±0,5

300,0…630,0

±0,7

Pt1000-385

-200,0…630,0

-200,0…100,0

0,1

±0,3

100,0…300,0

±0,5

300,0…630,0

±0,7

Cu10

-100,0…260,0

0,1

±1,8

Cu50

-50,0…150,0

0,1

±0,7

Метрологические калибратора-мультиметра ПрофКиП КМ-715 в режиме воспроизведения параметров

Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения напряжения постоянного тока
Модификация	Предел измерений	Разрешение (r)	Предел допускаемой основной погрешности
КМ-715	-10,000…110,000 мВ	0,001 мВ	± (0,02 х 10-2 Ux + 0,01) мВ
	-0,10000…1,10000 В	0,00001 В	± (0,02 х 10-2 Ux + 0,0001) В
	-1,0000…11,0000 В	0,0001 В	± (0,02 х 10-2 Ux + 0,001) В
Где Ux – значение напряжения постоянного тока на выходе прибора
Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения силы постоянного тока
КМ-715	0,000…22,000 мА	0,001 мА	± (0,02 х 10-2 Ix + 0,004) мА
Где Ix – значение силы постоянного тока на выходе прибора
Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения электрического сопротивления
КМ-715	0,00…400,00 Ом	0,01 Ом	± (0,02 х 10-2 Rx + 0,08) Ом
	0,0000…4,0000 кОм	0,1 Ом	± (0,05 х 10-2 Rx + 0,001) кОм
	0,000…40,000 кОм	1 Ом	± (0,1 х 10-2 Rx + 0,04) кОм
Где Rx – значение электрического сопротивления, установленного на выходе прибора
Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения частоты прямоугольных импульсов
КМ-715	1,00…110,00 Гц	0,01 Гц	± 0,02 Гц
	0,100…1,100 кГц	0,001 кГц	± 0,002 кГц
	1,0…10,0 кГц	0,1 кГц	± 0,2 кГц
	1…110 кГц	1 кГц	± 5 кГц
Где Fx – значение частоты прямоугольных импульсов на выходе прибора
Метрологические характеристики в режиме воспроизведения статических характеристик термопар
Тип термопары	Диапазон (°C)	Предел воспроизведения (°С)	Разрешение (°С)	Предел допускаемой основной погрешности* (°С)
Модификация КМ-715
R; S	0…1767	0…100	1	±1,5
R; S	0…1767	100…1767	1	±1,2
K	-200,0…1372,0	-200,0…-100,0	0,1	±0,6
		-100,0…400,0		±0,5
		400,0…1200,0		±0,7
		1200,0…1372,0		±0,9
E	-200,0…1000,0	-200,0…-100,0	0,1	±0,6
		-100,0…600,0		±0,5
		600,0…1000,0		±0,4
J	-200,0…1200,0	-200,0…-100,0	0,1	±0,6
		-100,0…800,0		±0,5
		800,0…1200,0		±0,7
T	-250,0…400,0	-250,0…400,0	0,1	±0,6
N	-200,0…1300,0	-200,0…-100,0	0,1	±1,0
		-100,0…900,0		±0,7
		900,0…1300,0		±0,8
B	600…1820	600…800	1	±1,5
B	600…1820	800…1820	1	±1,1
* - без учёта погрешности термопар. Суммарная погрешность в режиме измерения температуры определяется как алгебраическая сумма погрешности калибратора и используемой термопары.В режиме воспроизведения статических характеристик термопар погрешность воспроизведения нормируется без учёта компенсации температуры холодного спая.
Метрологические характеристики в режиме воспроизведения статических характеристик термопреобразователей
Модификация КМ-715
Pt100-385	-200,0…800,0	-200,0…0,0	0,1	± 0,3
		0,0…400,0		± 0,5
		400,0…800,0		± 0,8
Pt200-385	-200,0…630,0	-200,0…100,0	0,1	±0,8
		100,0…300,0		±0,9
		300,0…630,0		±1,0
Pt500-385	-200,0…630,0	-200,0…100,0	0,1	±0,4
		100,0…300,0		±0,5
		300,0…630,0		±0,7
Pr1000-385	-200,0…630,0	-200,0…100,0	0,1	±0,2
		100,0…300,0		±0,5
		300,0…630,0		±0,7
Cu10	-100,0…260,0	-100,0…260,0	0,1	±1,8
Cu50	-50,0…150,0	-50,0…150,0	0,1	±0,6
* - погрешность термопреобразователей сопротивления нормируется без учёта сопротивления соединительных проводов.

1. Калибратор-мультиметр ПрофКиП КМ-715 - 1 шт.;
2. Руководство по эксплуатации 26.51.43.116-007-68134858-2024 - 1 шт.;
3. Противоударный защитный чехол - 1 шт.;
4. Измерительные провода - 2 шт.;
5. Измерительные щупы - 2 шт.;
6. Зажимы «крокодил» - 2 шт.;
7. Переходная колодка для подключения вилки термопары - 1 шт.;
8. Методика поверки на бумажном либо электронном носителе - 1 шт.;
9. Упаковка - 1 шт.
