МИКО-8М(А) Миллиомметр

  • Госреестр 72766-18
  • Межповерочный интервал 36 месяцев
  • Гарантия 3 года
  • Производитель СКБ ЭП
  • Производство: Россия

Прибор для измерения электрического сопротивления в диапазоне от 1 мкОм ÷ 10 кОм на токе до 10А:

  • Измерения электрического сопротивления постоянному току: обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью; резисторов, проводов, шин и других цепей, не содержащих индуктивность;

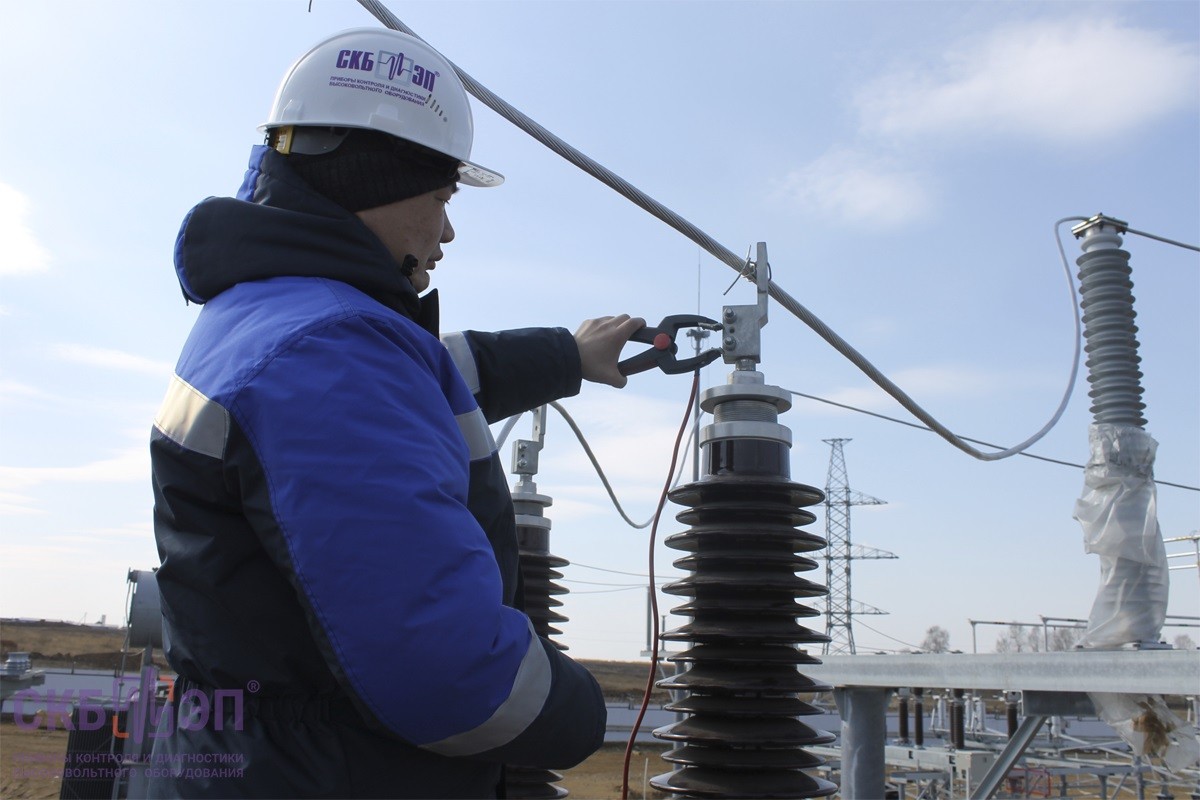

  • Измерения переходного электрического сопротивления контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.

Прибор Мико-8М(А) обеспечивает полностью автоматизированный процесс измерения сопротивления высоко индуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.



Встроенные специализированные режимы измерения для различных объектов, учитывающие их специфические особенности (резистивный, индуктивный, трансформатор напряжения, трансформатор тока, силовой трансформатор, двигатель, генератор, компенсатор фильтр подключения и магнит). Режим «Безразборной проверки РПН» позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. В процессе переключения с отвода на отвод измерительный ток не успевает до конца установиться, и его измерение выполняется с большей погрешностью, чем при статистических измерениях в режиме миллиомметра.

При этом информируем, что отправка коммерческого предложения не является признаком участия в торгах и документом для резервирования приборов. Данное предложение не является публичной офертой.



Полная автоматизация процесса измерений:

  • Автоматическая остановка измерения - пользователю не надо самостоятельно выбирать момент завершения измерения;
  • Определение работоспособности (исправен/неисправен) трансформатора: расчет относительных отклонений сопротивлений обмоток между собой;
  • Определение точного места неисправности трансформатора: пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник или звезда, в сопротивления фазных обмоток;
  • Определение соответствия показателей трансформатора паспортным значениям: Пересчет сопротивления при текущей температуре в сопротивление при паспортной температуре;
  • Расчет температуры обмотки трансформатора.



Результаты измерения автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут обрабатываться на персональном компьютере с помощью специализированной программы посредством USB.



Сенсорный экран и аккумуляторное питание (на выбор пользователя).

Питание от сети и/или встроенной аккумуляторной батареи

Миллиомметр МИКО-8М имеет возможность питания от сети (≃ 110÷220, 330В), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-8М) и со встроенным аккумулятором (МИКО-8МА).

Характеристики

Значение

Диапазон измерений электрического сопротивления

1мкОм ÷ 10кОм

Пределы допускаемой основной погрешности измерений

±(0,1%+0,5мкОм)

Сила измерительного тока, А

0,005 ÷ 10

Относительный дрейф силы измерительного тока, %/с

±0,002

Диапазон измерений силы тока в режиме DRM, А

0,1 ÷ 10

Предел допускаемой основной относительной погрешности измерения силы тока режиме DRM

±1 %

Максимальная потребляемая мощность, Вт

120

Сетевое напряжение питания: переменного тока (действующее значение), В

90 ÷ 253

Сетевое напряжение питания: постоянного тока, В

127 ÷ 354

Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч

3

Тип канала передачи данных

USB, Bluetooth

Степень защиты прибора в рабочем положении

IP40

Степень защиты прибора в транспортном положении

IP67

Температурный диапазон эксплуатации,ºС

-20 ÷ +55

Масса измерительного блока без аккумулятора (МИКО-8М) не более, кг

2,7

Масса измерительного блока с аккумулятором (МИКО-8МА) не более, кг

4,0

Габаритные размеры, мм

270х250х130

1. Измерительный блок МИКО-8М или МИКО-8МА СКБ049.00.00.000 или СКБ049.00.00.000-01
2. Кабели измерительные по заказу
3. Кабель сетевой СКБ031.23.00.000
4. Провод заземления СКБ010.01.00.000
5. Эквивалент нулевого сопротивления СКБ023.15.00.000
6. Шунт 75ШСМ М3, 75-0,5
7. Предохранитель ВП2Б-1В-2А (2 шт.)
8. Сумка для комплекта крепежных изделий СКБ126.06.02.000

Дополнительная комплектация (по заказу):
1. Кабель измерительный СКБ041.18.00.000
2. Кабель измерительный СКБ041.26.00.000
3. Кабель измерительный СКБ041.19.00.000
4. Кабель измерительный СКБ039.35.00.000 (2 шт)
5. Кабель измерительный для ТТ и ТН СКБ041.21.00.000
6. Удлинитель к измерительным кабелям СКБ031.20.00.000
7. Кабель закорачивания СКБ035.31.00.000
8. Кабель закорачивания СКБ041.23.00.000
9. Кабель измерительный СКБ041.22.00.000
10. Добавочный резистор СКБ032.25.00.000
11. Сумка для кабелей и документации СКБ126.06.00.000
12. Переходник для образцовой катушки СКБ023.12.00.000
13. Штанга-манипулятор СКБ010.41.00.000 СКБ010.41.00.000-01 СКБ010.41.00.000-02
