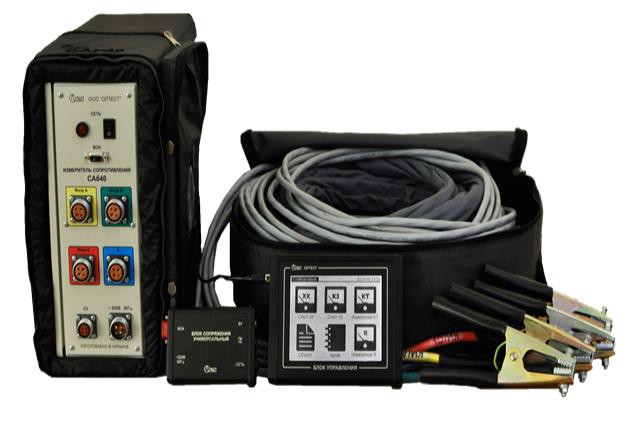

СА640 - измеритель сопротивления обмоток трансформаторов

  • Госреестр 77210-20
  • Межповерочный интервал 24 месяца
  • Гарантия 18 месяцев
  • Производитель Олтест

Область применения СА640 - измерителя сопротивления обмоток трансформаторов

Предназначен для контроля и измерения сопротивления постоянному току электрических цепей, имеющих значительную индуктивность, обмоток трехфазных и однофазных трансформаторов, генераторов и электродвигателей, применяемых в энергетике, промышленности и на транспорте, а также для размагничивания магнитной системы трансформаторов при проведении их испытаний.

СА640 - метод измерения

Измерение сопротивления производится методом вольтметраамперметра при четырехзажимной схеме подключения объекта измерений. Подключение прибора осуществляется сразу к трем фазам трансформатора. Переключение между фазами выполняется автоматически. Все результаты измерения сохраняются в памяти блока управления и в дальнейшем могут обрабатываться на персональном компьютере с помощью программ Microsoft office.

Измеритель при измерении сопротивления выполняет установку заданного значения силы тока в цепи и измерение установленного значения силы тока.

В измерителе СА640 предусмотрена функция размагничивания трансформаторов. При проведении размагничивания обеспечивается, протекание постоянного тока по одной из обмоток каждого стержня со сменной полярности этого тока и постепенным уменьшением его значения. В каждом следующем цикле ток уменьшается на 40% от значения тока в предыдущем цикле. Ток первого и последнего цикла смены полярности задается пользователем.

Измерение сопротивлений, обладающих высокой индуктивностьюЕсть
Погрешность установки силы тока, %5
Диапазон измерений сопротивлений0 мкОм - 20 000 Ом
Погрешность измерения сопротивлений, %0.20
Максимальный измерительный ток, А25
Степень защиты, IP20
USBЕсть
Диапазон рабочей температуры-20 С - 50 С
Питание от сетиЕсть
Вес9.90 кг
Длина415 мм
Ширина315 мм
Высота122 мм
1. Блок измерительный
2. Блок управления
3. Блок сопряжения
4. Кабель волоконно - оптический ВОК 2
5. Кабель измерительный КИ
6. Кабель интерфейсный К ( БУ - БСУ )
7. Кабель MiniUSB
8. Кабель питания КП ( БИ )
9. Кабель питания 50 Гц 230 В
10. Мера нулевого сопротивления
11. Двухконтактный вывод
12. Сумка укладочная 640
13. Сумка БУ
14. Руководство по эксплуатации . Часть 1. Техническая эксплуатация
15. Руководство по эксплуатации . Часть 2. Методика поверки
16. Паспорт

Документы СА640 — измеритель сопротивления обмоток трансформаторов:

Аналоги СА640 — измеритель сопротивления обмоток трансформаторов:
