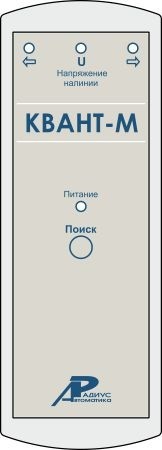

Прибор для поиска однофазных замыканий Квант-М

Прибор «Квант-М» предназначен для определения места однофазного замыкания на землю в сетях 0,4-35 кВ с изолированной и компенсированной нейтралью, но может использоваться также для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ-35 кВ.

Кроме того, прибор позволяет обнаружить хищение электроэнергии в быту бесконтактным способом. «Квант-М» имеет несколько пределов измерения, а также режим контроля целостности предохранителей.

Прибор питается от встроенных аккумуляторов или 4 батареек типа АА и предназначен для работы в полевых условиях.

Прибор оснащен специальной анти-бликовой системой индикации, обеспечивающей беспрепятственную работу с прибором при ярком солнечным свете.

Прибор «Квант-М» обеспечивает:

  • контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4—35 кВ;
  • контроль наличия напряжения на ВЛ 0,4—35 кВ;
  • определение места однофазного замыкания на землю в сетях 0,4—35 кВ;
  • определение места обрыва провода в сетях 0,4—35 кВ;
  • определение опоры, находящейся под напряжением 0,4—35 кВ;
  • световую проверку исправности обесточенных предохранителей или целостности электрической цепи.
  • Контроль наличия напряжения 0,4—35 кВ осуществляется с помощью встроенной электрической антенны.

Контроль тока нагрузки ВЛ осуществляется с помощью магнитного датчика.

Основные технические характеристики прибора «Квант-М»

Характеристика Значение
Частота контролируемых высших гармонических составляющих 550 Гц
Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5х10-4 А/м
Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5х10-2 А/м
Источник питания аккумуляторы (4 шт)
батарейки АА (4 шт)
Рабочий диапазон температур от -20 до +40 °С



1. Прибор для поиска однофазных замыканий Квант-М – 1 шт.;
2. 4 аккумулятора – 1 комп.;
3. Зарядное устройство – 1 шт.;
4. Руководство по эксплуатации – 1 экз.

Документы Квант-М:

Аналоги Квант-М:

18 720 ₽
Снят с производства
