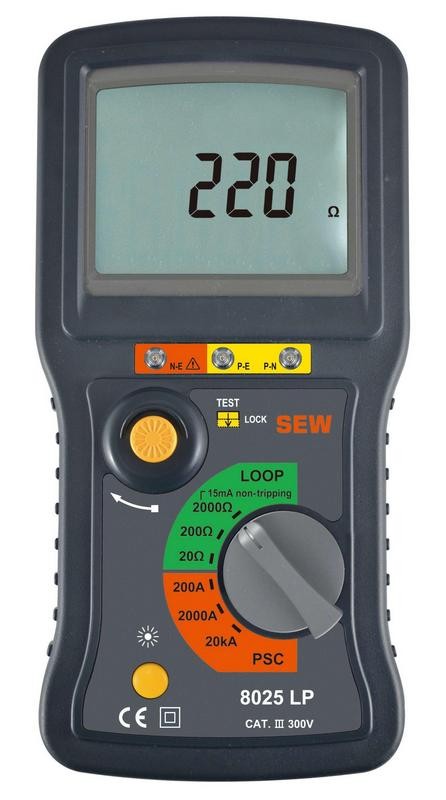

8025 LP анализатор электрических сетей

Описание в PDF

Гарантия 1 год
Производитель SEW
Производство: Тайвань

Особенности Анализатора электрических сетей 8025 LP:

Работа без использования батарей питания (питание от тестируемой сети)
Измерение напряжения «фаза-нейтраль» и «фаза-земля» без нагрузки
Слаботочное измерение полного сопротивления цепи «фазанейтраль» и «фаза-земля» без отключения УЗО (ток 15 мА)
Измерение сопротивления шины «фаза», «нейтраль» и заземления
Вычисление ожидаемого тока короткого замыкания в цепи «фазанейтраль» и «фаза-земля»
Защита ограничительного резистора от перегрева
Защита от перенапряжения
Блокировка запуска теста
Индикация правильности подключения измерительных проводов
Большой ЖКИ с подсветкой (78х76 мм)
Подключение к сети с помощью стандартного шнура питания (опция)
Компактный корпус

Характеристики	Параметры	Значения
Напряжение «фаза-нейтраль» и «фаза-земля» на холостом ходу	Диапазон измерений	150… 260 В; 50 Гц
	Погрешность измерения	± (5 % + 4 ед. мл. разр.)
Сопротивление цепи «фаза-нейтраль» и «фаза-земля»	Диапазон измерений	0,01… 2000 Ом
	Пределы измерений	20 Ом	200 Ом	2000 Ом
	Номинальный тестовый ток при 0 Ом	23 А/ 40 мс	2,3 А/ 40 мс	15 мА/ 400 мс
	Погрешность измерения	± (5 % + 4 ед. мл. разр.)
Сопротивления шины «земля», «фаза», «нейтраль»	Диапазон измерений	0,01… 2000 Ом
	Пределы измерений	20/ 200/ 2000 Ом
	Погрешность измерения	± (5 % + 4 ед. мл. разр.)
Ток короткого замыкания в цепи «фаза-нейтраль», «фаза-земля»	Диапазон (косвенное измерение)	0…4000 А
	Пределы измерений	200 А	2000 А	20000 А
	Номинальный тестовый ток при 0 Ом	2,3 А/ 40 мс	23 А/ 40 мс	23 А/ 40 мс
Общие данные	Номинальное напряжение сети	230 В ± 13 %; 50 Гц
	Индикатор	ЖКИ 31/2 с подсветкой (78х76 мм)
	Источник питания	Внешняя сеть 150…260 В, 50 Гц
	Габаритные размеры	221 х 110 х 57 мм
	Масса	600 г
	Условия эксплуатации	0 ºС….40 ºС; отн. влажность не более 85 %

1. Измеритель параметров электрических сетей 8025 LP - 1 шт.;
2. Измерительные провода - 3 шт.;
3. Руководство по эксплуатации - 1 шт.;
4. Плечевой ремень - 1 шт.;
5. Кейс для переноски - 1 шт.
