- Госреестр 31382-11
- Межповерочный интервал 12 месяцев
- Гарантия 3 года
- Производитель Sonel
- Производство: Польша

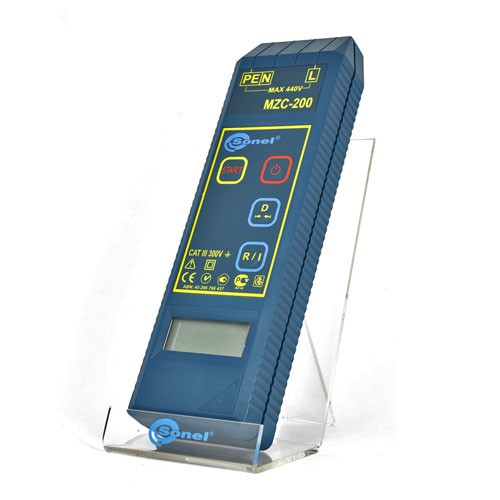

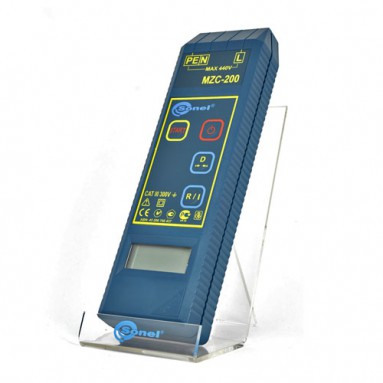

MZC-200 Измеритель параметров цепей «фаза-нуль» и «фаза-фаза» электросетей
Назначение и область применения:
Прибор может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях, в которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.
Основные характеристики:
- измерение активного сопротивления петли короткого замыкания методом падения напряжения;
- автоматический расчет значения ожидаемого тока короткого замыкания для номинального напряжения сети;
- измерение действующего значения напряжения переменного тока;
- контроль целостности измеряемой цепи;
- оценка сопротивления заземляющего устройства;
- проведение измерений без отключения источника питания и защит;
- автоматическое определение и выбор фазного или межфазного (линейного) напряжения для вычисления ожидаемого тока короткого замыкания;
- возможность установки фактической длины измерительных проводов для учета их сопротивления при измерении активного сопротивления петли короткого замыкания;
- автоматический выбор диапазона измерений;
- память результата последнего измерения;
- автоматическое выключение
Номинальное напряжение испытуемых цепей:
MZC-200 — 220/380В и 230/400В;
MZC-201 — 290/500В;
MZC-202 — 100/170В;
Приборы MZC-201, MZC-202 — поставляются на заказ.
Основные технические характеристики MZC-200
Измерение напряжения переменного тока
| Диапазон |
Разрешение |
Основная погрешность |
| 0...440 В |
1 В |
± (2% и.в + 2 ед. мл. разряда) |
Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц
Измерение сопротивления петли короткого замыкания Rs
Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)
| Провод измерительный |
Диапазон измерения Rs |
| 1,2 м |
0,24...200 Ом |
| 5 м |
0,26...200 Ом |
| 10 м |
0,28...200 Ом |
| 20 м |
0,35...200 Ом |
Диапазон отображения сопротивления
| Диапазон отображения |
Разрешение |
Основная погрешность |
| 0...9,99 Ом |
0,01 Ом |
± (2,5% и. в. + 5 ед. мл. разряда) |
| 10...99,9 Ом |
0,1 Ом |
± (2,5% и. в. + 3 ед. мл. разряда) |
| 100...200 Ом |
1 Ом |
± (3% и. в. + 3 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un)
Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)
| Провод измерительный |
Диапазон измерения Iк для Un = 220 В |
Диапазон измерения Iк для Un = 380 В |
| 1,2 м |
1,15 А...976 А |
2,00 А...1,69 кА |
| 5 м |
1,15 А...916 А |
2,00 А...1,59 кА |
| 10 м |
1,15 А...824 А |
2,00 А...1,43 кА |
| 20 м |
1,15 А...671 А |
2,00 А...1,16 кА |
Диапазон отображения ожидаемого тока короткого замыкания
| Диапазон отображения |
Разрешение |
Основная погрешность |
| 1,15 А...9,99 А |
0,01 А |
Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания |
| 10 А...99,9 А |
0,1 А |
| 100 А...999 А |
1 А |
| 1,00 кА...9,99 кА |
0,01 кА |
| 10 кА...40 кА |
0,1 кА |
Контроль целостности проводов
| Порог срабатывания блокировки измерений |
Основная погрешность определения порога |
| 3 кОм |
± 10 % |
Условия применения
| Номинальное напряжение измеряемой цепи Un: |
| Напряжение фазное |
220 В или 230 В |
| Напряжение междуфазное |
380 В или 400 В |
| Диапазон напряжения, при котором выполнимо измерение петли |
180 В...440 В |
| Номинальная частота измеряемой цепи |
50 Гц и 60 Гц (45...65 Гц) |
Дополнительные технические характеристики
| Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN - EN 60529 |
IP40 |
| Питание измерителя |
элемент питания 9 В (размеров 6F22, "Крона") |
| Температура хранения |
- 20...+ 60°С |
| Температура рабочая |
0...+ 40°С |
| Время до самовыключения |
120 секунд |
| Дисплей |
жидкокристаллический, 3-х разрядный высотой 14 мм |
| Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин) |
|
Гарантия:
|
36 месяцев |
| Номер в Госреестре: |
31382-06 |
| Класс защиты: |
III 300 В согласно PN-EN 61010-1 |
| Температурный диапазон: |
0...+ 40° С |
| Габариты ШxВxГ: |
67×230×35 мм |
| Масса: |
0,25 кг |
Индекс: WMPLMZC200
