- Госреестр 28985-10
- Межповерочный интервал 12 месяцев
- Гарантия 3 года
- Производитель Sonel
- Производство: Польша

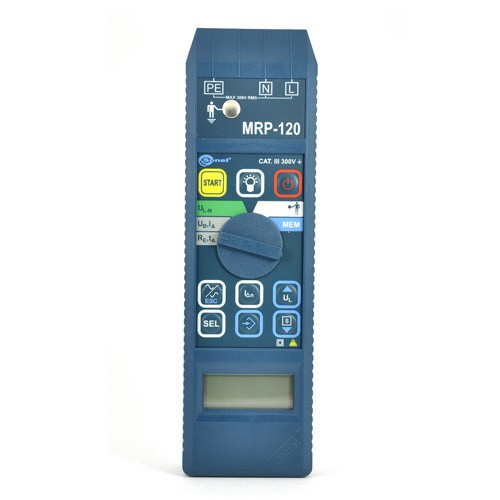

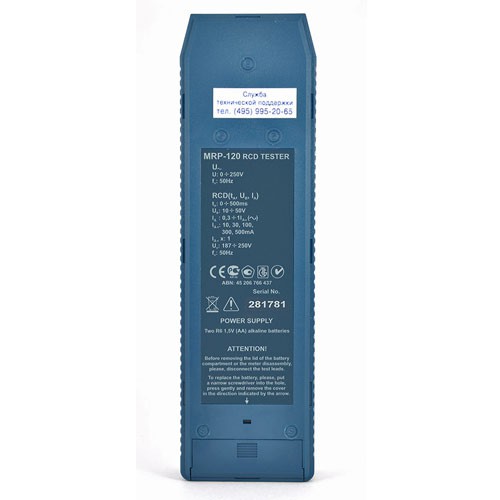

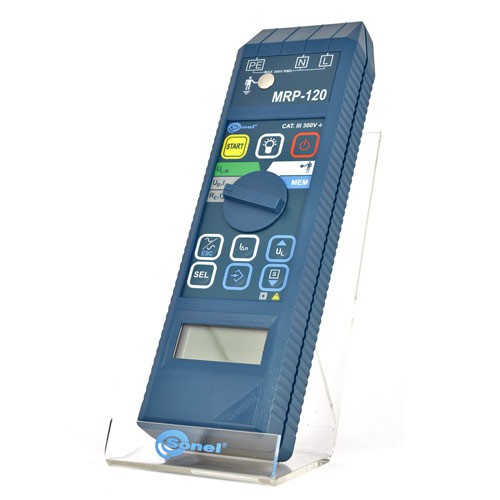

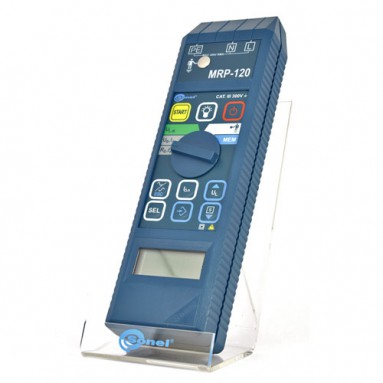

Назначение и область применения MRP-120:
Предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных электрических цепях переменного тока с номинальным напряжением 220/380В или 230/400В.
Основные характеристики:
- измерение параметров отключения дифференциальных выключателей типа АС (тока и времени отключения УЗО);
- форма создаваемого тока - синусоидальная;
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа дополнительно 12,5 В;
- обеспечение защиты от превышения безопасного напряжения во время измерения;
- измерение напряжения сети;
- возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
- память результатов измерений (400 ячеек);
- передача данных в компьютер.
Подробные техничеcкие характеристики MRP-120
Сопротивление входное: Между зажимами L и N.........100 кОм Между зажимами L и PE........1 МОм Между зажимами N и PE........1 МОм Измерение напряжения переменного тока (UL-n)
| Диапазон |
Разрешение |
Погрешность основная |
| 0...250 В |
1 В |
± (1% и. в. + 2 ед. мл. разряда) |
Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току Диапазон измерения: 10...50 В
| Выбранный номинальный ток выключателя |
Диапазон отображения |
Разрешение |
Ток измерения |
Погрешность основная |
| 10 мА |
0...50 В |
0,1 В |
4 мА |
± (0...10% и. в. + 5 ед. мл. разряда) |
| 30 мА |
12 мА |
|
| 100 мА |
40 мА |
± (0...4% и. в. + 5 ед. мл. разряда) |
| 300 мА |
120 мА |
| 500 мА |
200 мА |
Измерение времени отключения УЗО (tA)
Диапазон измерения согласно IEC 61557: от 0 мс...наибольшей отображённой величины
| Тип выключателя |
Диапазон |
Разрешение |
Погрешность основная |
| Общего типа |
0...200 мс |
1 мс |
± (2% и. в. + 1 ед. мл. разряда) |
| Селективного |
0...500 мс |
- Точность заданного дифференциального тока:.........0...5% Измерение тока отключения УЗО (IA)
Диапазон измерения согласно IEC 61557:(0,3...1,0)IΔn
| Выбранный номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
| 10 мА |
3,3...10 мА |
0,1 мА |
0,3 IΔn...1,0 IΔn |
± 5%IΔn |
| 30 мА |
9,0...30 мА |
| 100 мА |
33...100 мА |
1 мА |
| 300 мА |
90...300 мА |
| 500 мА |
150...500 мА |
- Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки - Время протекания измерительного тока...................................................макс. 3200 мс Измерение активного сопротивления заземляющего устройства (RE)
| Выбранный номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
| 10 мА |
0,01 кОм...5,00 кОм |
0,01 кОм |
4 мА |
± (0%...+ 10% и. в. + 5 ед. мл. разряда) |
| 30 мА |
0,01 кОм...1,66 кОм |
12 мА |
± (0%...+ 10% и. в. + 3 ед. мл. разряда) |
| 100 мА |
1 Ом...500 Ом |
1 Ом |
40 мА |
± (0%...+ 4% и. в. + 4 ед. мл. разряда) |
| 300 мА |
1 Ом...166 Ом |
120 мА |
| 500 мА |
1 Ом...100 Ом |
200 мА |
± (0%...+4% и. в. + 3 ед. мл. разряда) |
|
Дополнительные технические характеристики
|
| Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
| Диапазон напряжения, при котором производится измерение УЗО |
187...250 В |
| Номинальная частота сети |
50 Гц |
| Питание измерителя |
два алкалиновых элемента питания LR6 (размер АА) |
| Температура хранения |
- 20...+ 60°C |
| Температура номинальная |
+ 20...+ 25°C |
| Коэффициент температурный: |
- |
| для напряжения прикосновения |
± (1% Uв + 1 е.м.р.) на каждые 10°C |
| для измерения тока отключения |
0,5% IΔn на каждые 10°C |
| Время до самовыключения |
120 секунд |
| Дисплей |
жидкокристаллический, 3-х разрядный высотой 14 мм |
| Стандарт качества |
разработка, проект и производство согласно ISO 9001 |
| Прибор выполняет требования норм IEC 61557 |
