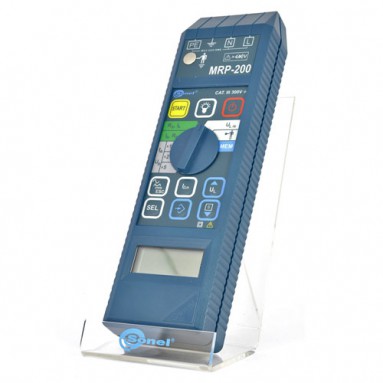

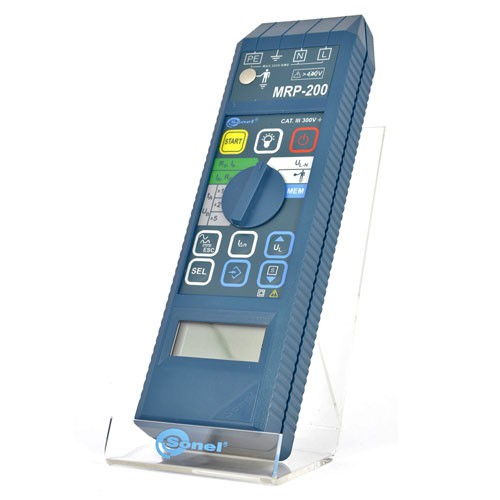

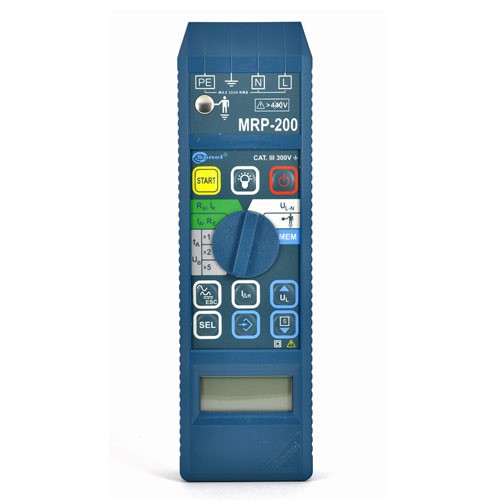

MRP-200 Измеритель напряжения прикосновения и параметров устройств защитного отключения

Назначение и область применения:

Предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью - измерение параметров петли короткого замыкания.

Основные характеристики:

измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
создаваемый ток - синусоидальный, однополярный пульсирующий и постоянный;
возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
измерение времени отключения УЗО при токах 1, 2 и 5-ти кратных номинальному дифференциальному току; измерение напряжения прикосновения;
оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО;
память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер.

Индекс: WMPLMRP200

Измерение тока отключения УЗО:

1) для дифференциального синусоидального переменного тока

Диапазон измерения согласно IEC 61557 - (0,3...1,0)IΔn

Номинальный ток выключателя	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	3,3 ...10,0 мА	0,3 IΔn...1,0 IΔn	±5% IΔn
30 мА	9,0 ...30,0 мА
100 мА	33 ...100 мА
300 мА	90 ...300 мА
500 мА	150 ...500 мА

2) для дифференциального пульсирующего однополярного тока

Номинальный ток	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	4,0 ...20 мА	0,4 IΔn...2,0 IΔn	±8 % IΔn
30 мА	12,0...42,0 мА	0,4 IΔn...1,4 IΔn	±7% IΔn
100 мА	40 ...140 мА
300 мА	120 ...420 мА

3) для дифференциального постоянного тока

Номинальный ток	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	4,0 ...20 мА	0,4 IΔn...2 IΔn	±8% IΔn
30 мА	12,0...60,0 мА
100 мА	40 ...200 мА
300 мА	120 ...600 мА

Измерение времени отключения (tA)

Диапазон измерения согласно IEC 61557 - от 0 мс ... до наибольшей отображённой величины

Тип выключателя	Установленная кратность	Диапазон отображения	Разрешение	Погрешность основная
Общего типа	1 IΔn	0...200 мс	1 мс	±(2% и.в. + 1 ед.мл.разряда)
	2 IΔn	0...150 мс
	5 IΔn	0...40 мс
Селективного	1 IΔn	0...500 мс
	2 IΔn	0...200 мс
	5 IΔn	0...150 мс

Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току

Диапазон измерения согласно IEC 61557 - 10...50 B

Номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	0...50 В	0,1 В	4 мА	±(0...10% и.в. +5 ед.мл.разряда)
30 мА			12 мА	±(0...10% и.в. +5 ед.мл.разряда)
100 мА			40 мА	±(0...4% и.в. +5 ед.мл.разряда)
300 мА			120 мА
500 мА			200 мА

Измерение активного сопротивления петли короткого замыкания (Rs)

Диапазон измерения согласно IEC 61557 - 1,1 Ом....1,99 кОм

Диапазон	Разрешение	Погрешность основная
0,00...9,99 Ом	0,01 Ом	±(5% и.в. + 0,2 Ом)
10,0...99,9 Ом	0,1 Ом	±(5% и.в. + 0,3 Ом)
100...999 Ом	1 Ом	±(5% и.в. + 2 Ом)
1,00...1,99 кОм	0,01 кОм	±(2 % и.в. + 0,02 кОм)

Отображение тока короткого замыкания (Iк)

Диапазон измерения согласно IEC 61557 - 0,22...200 А

Диапазон	Разрешение	Погрешность основная
0,22...9,99 А	0,01 А	Определяется по основной погрешности активного сопротивления петли короткого замыкания
10,0...99,9 А	0,1 А
100...999 А	1 А
1,00...9,99 кА	0,01 кА
10,0...22,0 кА	0,1 кА

Измерение активного сопротивления заземляющего устройства RE

Точность задания дифференциального тока - 0 ... 5%

Номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Погрешность основная
10 мА	0,01...5,00 кОм	0,01 кОм	4 мА	±(0...+ 10% и.в. + 5 ед.мл.разряда)
30 мА	0,01...1,66 кОм	0,01 кОм	12 мА	±(0...+ 10% и.в. + 3 ед.мл.разряда)
100 мА	1 ...500 Ом	1 Ом	40 мА	±(0...4% и.в. + 4 ед.мл.разряда)
300 мА	1 ...166 Ом		120 мА	±(0...4% и.в. + 4 ед.мл.разряда)
500 мА	1 ...100 Ом		200 мА	±(0...4% и.в. + 5 ед.мл.разряда)

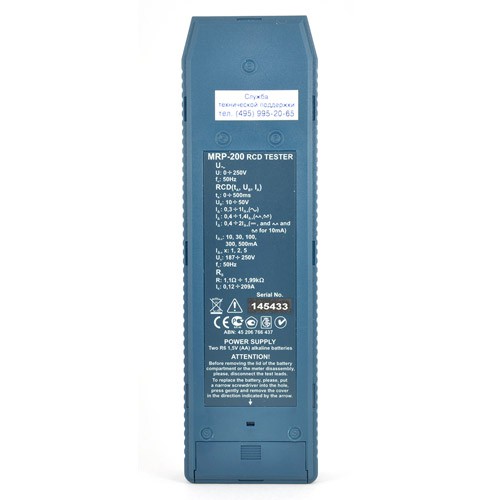

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания	187...250 В
Номинальная частота сети	50 Гц
Питание	два элемента питания LR6 (размер AA), алкалиновые
Температура хранения	-20...+60°C
Температура номинальная	+20...25°C
Время до самовыключения	2 минуты
Количество ячеек памяти измерителя	999
Стандартный интерфейс	RS-232
Дисплей	жидкокристаллический, 3-х разрядный высотой 14 мм
Стандарт качества	разработка, проект и производство согласно ISO 9001
Прибор выполняет требования норм IEC 61557
