КДЗ-1 измерительный комплекс

Описание в PDF

Гарантия 18 месяцев
Бренд ЭМС

Назначение Измерительного комплекса КДЗ-1

тестирования систем заземления и зануления энергообъектов и электропотребителей;
определения трасс (наземных и подземных) прокладки проводников заземления, силовых и информационных кабелей внутри и вне зданий;
проверки связей заземленного оборудования с заземляющим устройством;
определения распределения токов по заземляющему устройству при коротких замыканиях;
измерения сопротивления растеканию тока заземляющих устройств с учетом отходящих коммуникаций и без них;
измерения напряжения прикосновения.

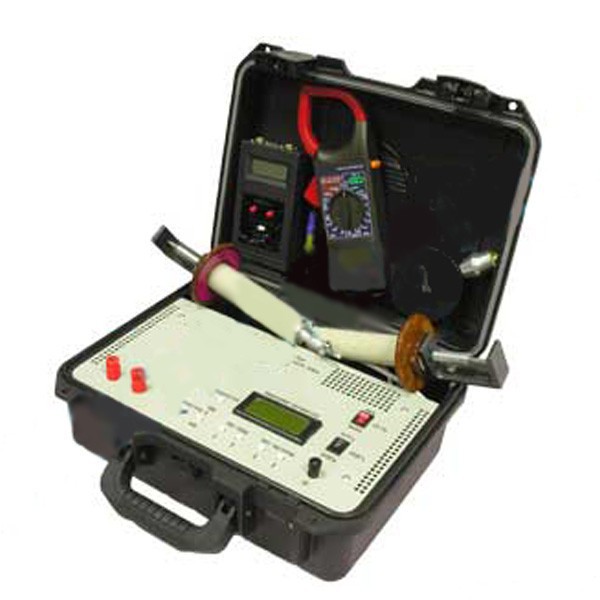

Комплекс для диагностики контуров заземления КДЗ-1 является переносным оборудованием, создающим ток и напряжение синусоидальной формы заданной частоты и измеряющим их действующие значения. Комплекс КДЗ-1 укомплектован генератором синусоидального тока ГСТ 200/400 М и измерителем напряженности магнитного поля и напряжения ИМПН 50/200/400.

Наименование параметра	Значение
Частота генерируемого переменного напряжения и тока (при плавной регулировке ± 2 Гц), Гц	200±2; 400SYMBOL 177 \f "Symbol" \s 10 ± 2
Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В, не менее диапазон 1 (А) диапазон 2 (мА)	15 35
Диапазон измерения действующего значения генерируемого переменного тока в нагрузке, А диапазон 1 (А) при нагрузке 2 Ом диапазон 2 (мА) при нагрузке от 10 Ом до 100 Ом	от 0,5 до 5 от 0,04 до 0,4
Приведенная погрешность измерения действующего значения генерируемого переменного тока в нагрузке при температуре окружающего воздуха 22 ± 5 оС, %, не более	15
Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3 дБ, Гц 1 диапазон 2 диапазон 3 диапазон	50 2 200 2 400 2
Диапазон измеряемого действующего значения переменного напряжения 1 диапазон, мВ 2 диапазон, В	от 1,0 до 199,9 от 0,1 до 19,99
Приведенная погрешность измеряемого действующего значения переменного напряжения при температуре окружающего воздуха 22 ± 5 оС, %, не более	15
Температурная нестабильность отношения измеренного действующего значения напряжения к измеренному действующему значению тока в рабочем диапазоне температур, %, не более	3
Действующее значение переменного тока срабатывания защиты при перегрузке, А диапазон 1 (А) диапазон 2 (мА)	5,3 0,2 0,53 0,02
Потребляемая мощность, В А, не более	150
Питание	от сети напряжением 220В, частотой 50Гц;
Габаритные размеры, мм, не более генератор синусоидального тока ГСТ 200/400 М, ГСТ.М.000.000.000 регистратор ИМПН.200.100.000 датчик напряженности магнитного поля ИПМН.200.200.000 ручка - держатель ИПМН.200.300.000 кабель соединительный ИМПН.200.400.000 кабель измерительный ИПМН.200.500.000	465х370х120 170х90х55 130х35 1000 1500 850
Масса, кг, не более	11

1. Генератор синусоидального тока ГСТ 200/400М – 1 шт.;
2. Измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400 – 1 шт.;
3. Руководство по эксплуатации – 1 шт.;
4. Методика поверки комплекса для диагностики качества контуров заземления "КДЗ-1" – 1 шт.;
5. Методические указания по контролю состояния заземляющих устройств электроустановок – 1 шт.;
6. Инструкция по обследованию ЗУ подстанции (ОРУ) – 1 шт.;
7. Сборник извлечений из нормативных документов РФ "Заземляющие устройства" – 1 шт.;
8. Копия "Сертификата об утверждении типа средств измерений" – 1 шт.;
9. Зажим контактный – 2 шт.;
10. Провод-зажим – 2 шт.;
11. Клещи токоизмерительные для селективного регистратора ИМПН – 1 шт.;
12. Батарейка типа "КРОНА" – 2 шт.;
13. Сумка для проводов – 1 шт.;
14. Провод ПВ3 1х2,5 (150 м) – 1 шт.

Дополнительная комплектация (по заказу):
ОРУ-М программное обеспечение
