Измеритель параметров заземляющих устройств MRU-200-GPS

  • Госреестр 78055-20
  • Межповерочный интервал 12 месяцев
  • Гарантия 3 года
  • Производитель Sonel
  • Производство: Польша

Назначение и область применения:

MRU-200 GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Основные характеристики:

  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
  • измерение сопротивления заземляющих устройств методом двух клещей;
  • измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
  • измерение переменного тока (ток утечки);
  • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
  • высокая помехоустойчивость;
  • сохранение результатов измерений в память;
  • подключение измерителя к компьютеру (USB);
  • совместимость с программой СОНЭЛ Протоколы;

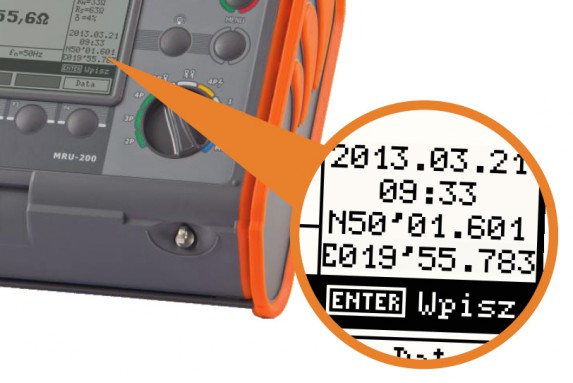

  • встроенный GPS-приемник — запись координат местоположения проведения измерений.

Основные технические характеристики MRU-200

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда» Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех UN (RMS)

Диапазон Разрешение Погрешность
0...100 В 1 В ± (2% и. в. + 3 е. м. р.)
  • частота fN 15…450 Гц
  • частота измерения – минимум два измерения/с

Измерение частоты помех fN

Диапазон Разрешение Погрешность
15...450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.)
  • измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм

Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40...399,9 Ом 0,1 Ом
400...3999 Ом 1 Ом
4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм

Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40...399,9 Ом 0,1 Ом
400...3999 Ом 1 Ом
4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм

Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом 0,1 Ом
400...1999 Ом 1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон Разрешение Погрешность основная
0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ρ = 2πLRE

Диапазон Разрешение Погрешность основная
0,00...9,99 Ом⋅м 0,01 Ом⋅м Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р.
100...999 Ом ⋅м 1 Ом⋅м
1,00...9,99 кОм⋅м 0,01 кОм⋅м
10,0...99,9 кОм⋅м 0,1 кОм⋅м
100...999 кОм⋅м 1 кОм⋅м
  • расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон Разрешение Погрешность основная
0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)
100...199 Ом 1 Ом
  • форма сигнала: 8/10μс или 10/350μс
  • амплитуда тока измерительного импульса приблизительно 1A
  • пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон Разрешение Погрешность основная
0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм 1 кОм
10,0...19,9 кОм 0,1 кОм

Измерение тока утечки (RMS)

Диапазон Разрешение Погрешность основная
0...99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.)
100...999 мA1 1 мA ±(8% и.в. + 3 е.м.р.)
1,00...4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
Не используется2
5,00...9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)
10,0...99,9 A1,2 0,1 A
100...300 A1,2 1:00 AM

1 - клещи (диаметр 52мм) – C-3 2 - гибкие клещи – F-1 • частотный диапазон: 45...400 Гц

Дополнительные технические характеристики

Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529 IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
  150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p 25 или 50 В
Измерительный ток 3p, 4p >200 мA
Максимальное сопротивление измерительных зондов 20 кОм
Индикация тока помех (клещи) ≤0,5 мA
Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)
Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p <6 секунд
Длительность измерения для остальных методов <8 секунд
Габаритные размеры 288 x 223 x 75 мм
Масса измерителя приблизительно 2 кг
Рабочая температура -10..+50°C
Температура зарядки аккумуляторов +10..+35°C



Номер в Госреестре: 41925-09
Класс защиты: III 600 В согласно EN 61010-1, IP54
Температурный диапазон: -10...+50 °C
Габариты ШxВxГ: 288×223×75 мм
Масса: около 2 кг

Индекс: WMPLMRU200GPS

1. Измеритель сопротивления заземляющих устройств и параметров молниезащиты MRU – 200 1 шт.
2. Руководство по эксплуатации 1 шт.
3. Паспорт 1 шт.
4. Провод измерительный 50м на катушке экранированный с разъёмами "банан" жёлтый 1 шт.
5. Провод измерительный 25 м на катушке с разъемами «банан» красный 1 шт.
6. Провод измерительный 25 м на катушке с разъемами «банан» голубой 1 шт.
7. Провод измерительный 1,2м с разъемами "банан" красный 1 шт.
8. Клещи измерительные C-3 1 шт.
9. Провод измерительный 2,2 м разъемами «банан» черный 1 шт.
10. Зонд измерительный для забивки в грунт 30 см 4 шт.
11. Зажим «Крокодил» изолированный черный К01 1 шт.
12. Зажим «Крокодил» изолированный красный K02 1 шт.
13. Футляр L2 1 шт.
14. Комплект ремней «свободные руки» 1 шт.
15. Зажим специальный типа струбцина с разъемом «банан» 1 шт.
16. Кабель последовательного интерфейса USB 1 шт.
17. Аккумуляторная батарея NiMH SONEL-07 4,8V 1 шт.
18. Зарядное устройство для аккумуляторов Z7 модель SYS 1319-3012 1 шт.
19. Кабель сетевой 1 шт.
20. Адаптер автомобильный (12В) 1 шт.
