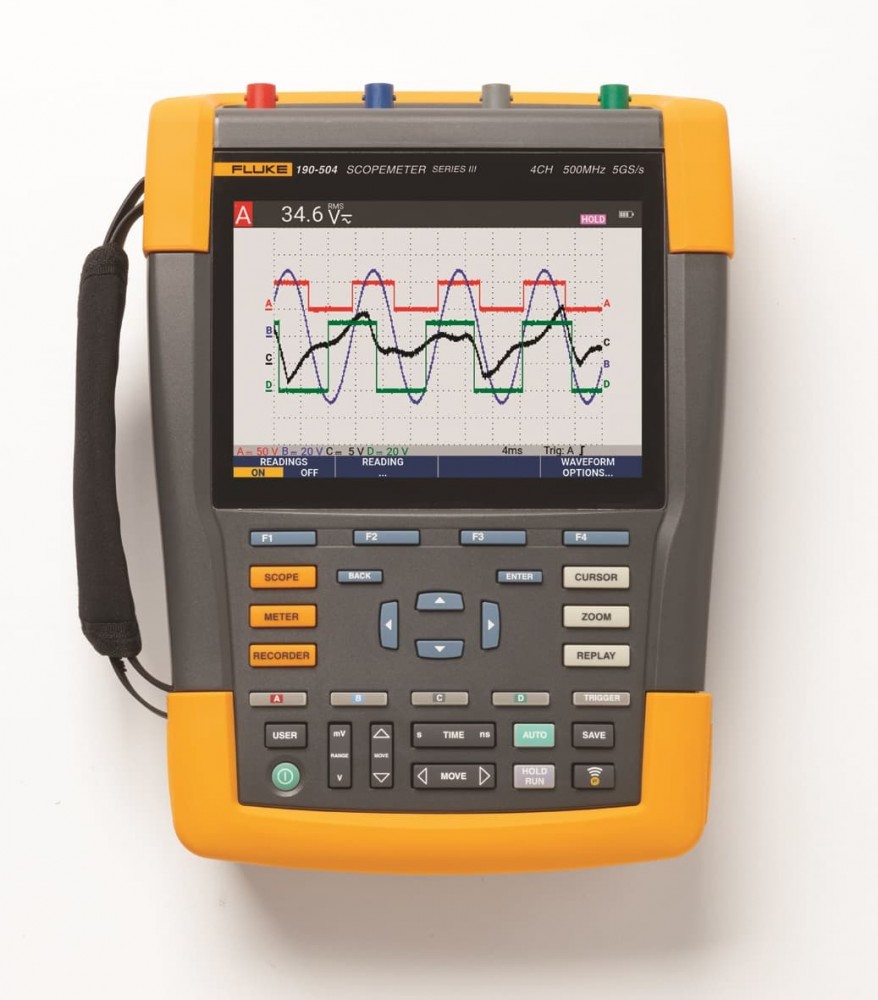

Осциллограф-мультиметр цифровой FLUKE-190-504-III

  • Гарантия 3 года
  • Производитель Fluke
  • Производство: США

Осциллограф-мультиметр цифровой FLUKE-190-504-III - относится к третьему поколению компактных приборов промышленной диагностики, которые сочетают высокую прочность и защищенность с лабораторной точностью и функциональностью.

Старшая модель серии обладает максимальной производительностью, позволяя контролировать параметры сложных систем одновременно по четырем каналам и отслеживать изменение сигналов напряжения в широком диапазоне с временем нарастания 0,7 нс.

Высокий класс защиты от перенапряжений, соответствующий CAT III 1000 В/ CAT IV 600 В, позволяет использовать прибор для тестирования электрооборудования, подключенного к любой точке питающих сетей и электрических систем, в том числе непосредственно к энерговводам.

Преимущества Fluke 190-504-III



  • Мобильное исполнение – осциллограф выполнен в плоском корпусе, удобном для переноски и использования в труднодоступных местах, его вес с батареей не превышает 2,2 кг.
  • 4 независимых канала с полосой пропускания 500 МГц, каждый из которых снабжен собственным заземлением с гальванической развязкой и индивидуальными изолированными эталонным и измерительным входами, позволяют безопасно контролировать "плавающие" сигналы с разными опорными потенциалами.
  • Улучшенная наглядность – осциллограф Fluke оборудован дисплеем увеличенного, в сравнении с предыдущим поколением, размера. Подсветка клавиш дает возможность визуально контролировать подключенные каналы и активные функции.

Высокопроизводительная диагностика в полевых условиях



Портативный осциллограф Fluke 190-504-III может использовать широкий набор измерительных и аналитических средств, обычно доступный только для лабораторного оборудования. Функция послесвечения упрощает отслеживание динамики сигналов, а режим сравнения осциллограмм дает возможность визуально выявлять отклонения от нормы или шаблона.

Наличие глубокой памяти позволяет реализовать режим медленной развертки при проведении долговременных испытаний, обеспечивая при этом регистрацию быстротекущих переходных процессов. С целью оптимизации использования памяти при сохранении длинных осциллограмм производится их немедленное сжатие в соответствии с установленными настройками. Для отслеживания трендов изменения сигналов на разных временных промежутках служит функция TrendPlot, которая отражает изменения контролируемых параметров в виде наглядного графика. С целью отображения полного графика на экране производится его автоматическое сжатие с течением времени.

Вертикальное отклонение
Кол-во каналов 4
Полоса пропускания 500 МГц
Время нарастания импульса 0.7 нс
Количество входов осциллографа 4 входных канала
Архитектура каналов все входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации
Чувствительность входа с датчиком 10:1, от 20 мВ до 1000 В/дел.
c датчиком 100:1, от 200 мВ до 10 кВ/дел.
прямой (1:1), от 2 мВ до 100 В/дел.
Ограничитель полосы пропускания 20 МГц и 10 кГц
Полярность нормальная, инвертированная, переменная
Номинальное входное напряжение CAT III 1000 В / CAT IV 600 В
Вертикальное разрешение 8 бит
Точность от 4 с до 10 мкс 5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов)
2 мВ/дел, ± (1,5% + 10 отсчетов)
Полное входное сопротивление 1 МОм (± 1%) // 15 пФ (± 2,25 пФ)
Горизонтальное отклонение
Максимальная частота выборки в реальном времени (одновременная) 5 Гвыб/ с (1 канал), 2,5 Гвыб/ с (2 канала), 1,25 Гвыб/ с (4 канала)
Длина записи до 10000 точек на канал
Масштаб по оси времени от 1 нс до 4 с на деление
временная развертка в последовательности 1-2-4
более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Максимальная длина записи 10000 точек на канал в режиме осциллографа
30000 точек на канал в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Точность синхронизации (0,01 % от показаний + 1 пиксел)
Регистрация импульсных помех обнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел)
Дисплей и сбор данных
Дисплей 133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой
Режимы отображения любая комбинация каналов; ср. вкл./выкл., повтор
Видимая ширина экрана 12 делений по горизонтали в режиме осциллографа
Режимы digital persistence ("цифровое послесвечение") выкл./коротк./сред./длин./беск. и режим огибающей
Математические операции с осциллограммами одна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа
Регистрация осциллограммы, режимы нормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор
Запуск развертки и задержка
Источник вход A, B, C или D
Режимы автоматический, фронтальный, ширина импульса, N-цикл, внешний (190-xx2)
"Connect-and-view"™ расширенный автоматический запуск развертки автоматически настраивает и подстраивает запуск, развертку, и амплитуду. Автоматически показывает стабильные осциллограммы сложных и динамических сигналов, таких как сигналы на приводах двигателей и сигналы управления. Может быть отключен.
Запуск развертки по длительности импульса (на канале A) длительность импульса по времени
позволяет выполнять запуск развертки t, =t, ≠ t, где t выбирается с минимальным шагом 0,01 деления или 50 нс
Задержка по времени 1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки
Запуск развертки на цикле N запуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99
Автоматическое сохранение 100 изображений на экране
В режиме осциллографа прибор всегда запоминает последние 100 экранов — пользовательской настройки не требуется, при обнаружении аномалии можно нажать кнопку REPLAY для просмотра полной последовательности экранов события снова и снова, прибор может быть настроен на запуск развертки по импульсной помехе или по перемежающимся аномалиям и будет работать в режиме ожидания с регистрацией 100 указанных событий
Повтор руководство по непрерывному воспроизведению, показывает записанные 100 экранов как анимацию в реальном времени или с ручным управлением, каждый экран имеет временную метку и метку даты
Хранение для повторного показа два набора по 100 экранов каждый могут быть сохранены независимо для показа и анализа в дальнейшем, прямое сохранение дополнительных наборов на внешней флэш-памяти через порт USB-хост
Анализ частотного спектра БПФ
Показывает частотный спектр осциллограммы с помощью быстрого преобразования Фурье
Окно автоматическое, окно Хэмминга, окно Хэннинга или нет
Автоматическое окно производит цифровое преобразование зарегистрированной осциллограммы для получения оптимального частотного разрешения после использования БПФ
Вертикальная шкала линейная/логарифмическая (в вольтах или амперах)
Ось частоты диапазон частоты автоматически устанавливается как функция диапазона временной развертки осциллографа
Сравнение осциллограмм и проверки на соответствие шаблону
Сравнение осциллограмм обеспечивает сохранение и показ эталонной осциллограммы для визуального сравнения с новыми зарегистрированными осциллограммами, эталон формируется на основе из зарегистрированной осциллограммы и может быть изменен в осциллографе
Режим проверки "Годен – Не годен" в режиме сравнения осциллограмм осциллограф может быть настроен на сохранение только совпадающих ("Pass") или не совпадающих ("Fail") осциллограмм в памяти для воспроизведения и последующего анализа
Автоматические измерения в режиме осциллографа
В пост.т., В перем. т. (среднеквадратичное значение), В перем.+пост.т., В пик макс. В пик мин., В пик-пик, A перем т., A пост.т., A перем.+пост.т., частота (Гц), время нарастания (с помощью курсоров), время спада (с помощью курсоров),коэффициент мощности (PF), Вт, ВА, ВА реакт., фаза (между любыми 2 входами), ширина импульса (+/-), рабочий цикл (+/-), температура °C, температура °F (не для Японии), дБВ, дБм в 50 I и 600 I, ВШИМ перем.т. и ВШИМ(перем.+ пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях, отн. В/Гц (только 190-xx2)
Расширенные функции мощности и электроприводов отн. В/Гц , коэффициент мощности (PF), Вт, ВА, ВА реакт., ВPWMперем.т. и ВPWM (прем.+пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях
Измерения с помощью курсоров
Источник на любой входной осциллограмме или на осциллограмме, полученной в результате математических вычислений (за искл. режима. X-Y)
Две горизонтальные линии напряжение на курсоре 1 и на курсоре 2, напряжение между курсорами
Две вертикальные линии время между курсорами, 1/T между курсорами (Гц), напряжение между маркерами, время нарастания с помощью маркеров, время спада с помощью маркеров; Вrms между курсорами, Вт между курсорами
Одна вертикальная линия Мин-макс. и средн. напряжение в положении курсора, частота и среднеквадратичное значение отдельной частотной составляющей после применения БПФ
Zoom (Масштабирование) от полного повторного просмотра записи до уровня точки на каждом уровне записи
Режимы мультиметра
Входы прибора через входы осциллографа BNC
Количество показаний до 4 одновременно
Максимальное разрешение максимальное значение на дисплее ±999 (частота: 9999 отсчетов)
Полное входное сопротивление 1 МОм ± 1 % // 15 пФ ± 2,25 пФ
Дополнительные функции мультиметра автоматический/ручной выбор диапазона, относительные измерения (нулевой эталон), регистрация TrendPlot™
  указанная погрешность действительна только в температурном диапазоне 18°C – 28°C
добавить 10% от указанной погрешности на каждый °C ниже 18°C или выше 28°C
Напряжение
Основная погрешность по постоянному току ±(1,5 % + 6 ед.мл.разр.)
Основная погрешность по напряжению перем. т.(среднеквадратичное значение)
от 15 Гц до 60 Гц
от 60 Гц до 1 кГц
от 60 Гц до 20 кГц
±(1,5 % + 10 ед.мл.разр.)

±(2,5 % + 15 ед.мл.разр.)
Основная погрешность по напряжению перем.+пост.т.
от 15 Гц до 60 Гц
от 60 Гц до 1 кГц
от 60 Гц до 20 кГц
±(1 % + 10 ед.мл.разр.)

±(2,5 % + 15 ед.мл.разр.)
Диапазоны вольтметра
Сопротивление
Диапазоны
Погрешность
Прочие функции мультиметра
Проверка целостности
Проверка диодов
Сила тока (A) пост., перем., пост+перем.т. с помощью токоизмерительных клещей, приобретаемых отдельно, или токового шунта
коэффициенты масштабирования: 100 мВ/А; 1 В/А – 100 В/А; 400 мВ/А
Температура при помощи дополнительных принадлежностей
цена деления шкалы 1 мВ/°C или 1 мВ/°F
Режимы регистратора
Режим сохранения двух или нескольких осциллограмм с использованием памяти большой емкости
Источник и отображение любая комбинация входов, до 4 каналов
выборка из всех каналов одновременно
Объем памяти 30000 точек данных, каждая содержит минимум и максимум
Диапазон мин./макс. мин. и макс. значения создаются в точках, измеренных с высокой частотой выборки, обеспечивая регистрацию и отображение всплесков сигнала
Режимы регистрации развертка с однократным запуском, постоянная, начало по сигналу запуска развертки на любом канале, остановка по любому каналу
Остановка по сигналу режим ScopeRecord может быть остановлен отдельным триггерным событием или прерыванием повторяющегося сигнала запуска по любому из входных каналов (по внешнему сигналу на серии 190-XX2)и
Горизонтальная шкала отметка времени от начала записи, текущее время суток
Масштабирование от полного повторного просмотра записи до уровня точки на каждом уровне записи
Память 2 осциллограммы многоканального ScopeRecord могут быть сохранены во внутренней памяти для дальнейшего показа и анализа
Частота выборки и продолжительность регистрации в режиме ScopeRecord™ Roll
Масштаб по оси времени от 4 мс/деление до 2 мин/деление
Продолжительность записи 4.8 с ~ 40 ч
Время/деление в режиме просмотр всех 0,4 с/дел ~ 4 ч/дел
Регистрация импульсных помех 8 нс
Частота выборки 125 Мвыб/с
Разрешение 160 мс ~ 4,8 с
Регистрация Trendplot™
Многоканальный электронный безбумажный регистратор. Графически представляет, сохраняет и показывает результаты четырех измерений или показаний мультиметра
Источник и отображение любая комбинация измерений осциллографа с любого из входных каналов или мультиметра (2-канальные приборы)
Объем памяти 19200 точек на измерение, каждая зарегистрированная точка содержит максимальное, минимальное и среднее значение, плюс метку даты и времени
Диапазоны стандартный вид 5 с/дел. – 30 мин/дел.
в режиме просмотра всех: 5 мин/дел. – 48 ч/дел. (обзор всей записи)
Продолжительность регистрации до 22 дней, с разрешением 102 с
Режим регистрации непрерывная регистрация от 5 с/дел. c автоматической компрессией
Скорость измерения 3 автоматических измерения в секунду или более
Горизонтальная шкала отметка времени от начала записи, текущее время суток
Масштабирование до 64x уменьшение для обзора всей записи, увеличение до 10 крат для просмотра деталей
Память 2 осциллограммы многоканального регистратора TrendPlot могут быть сохранены во внутренней памяти для дальнейшего отображения и анализа
Измерения с указателями - все режимы регистрации
Источник любая осциллограмма в режиме отображения осциллограммы (Scope, ScopeRecord или TrendPlot)
Две вертикальные линии с помощью курсоров можно идентифицировать минимальное, максимальное или среднее значение в любой точке записи, с временем между курсорами, временем от начала или абсолютным временем
Общие характеристики
Диапазон входного напряжения
Указанное максимальное плавающее напряжение CAT III 1000 В/CAT IV 600 В (максимальное напряжение между любыми контактами и потенциалом земли)
Входное напряжение на щупах VPS410 CAT III 1000 В/CAT IV 600 В (максимальное напряжение между 10:1 наконечником щупа и опорным выводом)
Входное напряжение на щупах VPS510 CAT III 300 В (максимальное напряжение между 10:1 наконечником щупа и опорным выводом)
Максимальное входное напряжение BNC CAT IV 300 В (максимальное напряжение непосредственно на входе BNC)
Макс. напряжение на входе прибора
Сохранение и чтение памяти
Ячейки памяти (внутренней) память 30 осциллограмм, плюс память 10 регистраций, плюс память 9 экранных копий
30 ячеек памяти для осциллограмм сохраняет данные осциллограмм (2 или 4 кривых в каждой) плюс копию экрана, плюс соответствующие настройки
10 ячеек памяти для регистраций каждая может содержать: 100 последовательностей экранных повторов, запись в роликовом режиме ScopeRecord (2 или 4 трассы) или запись TrendPlot до 4 измерений.
Внешнее хранилище данных на ПК с помощью программного обеспечения FlukeView ™ -2 или прямое сохранение на внешнем флэш-накопителе (максимум 32 ГБ) через USB-хост порт
Копии экрана на ПК с помощью программного обеспечения FlukeView ™ -2 или во внутренней памяти ( в приборе) с возможностью копирования на флэш-накопитель как файл .BMP, через USB-хост порт
Энергозависимость сохранение нестабильности выполняется в энергонезависимой флэш-памяти, и все данные защищены, независимо от состояния батареи или питания
Часы реального времени обеспечивают метку даты и времени для регистрации ScopeRecord, для последовательности из 100 экранов и для регистраций TrendPlot
Корпус
Конструкция встроенный ударопрочный с встроенным защитным футляром, ремень для подвешивания и ремень для переноски включены в стандартную комплектацию, возможно использование замка Kensington для фиксации прибора
Защита от пыли и брызг IP51 по IEC529
Защита от ударов и вибрации ударопрочность: 30 g, вибрация: 3 g в соответствии с MIL-PRF-28800F класса 2
Размер дисплея LCD 133 x 90 мм
Разрешение 1120 x 765 пикселов
Регулировка контрастности и яркости регулируется пользователем, с компенсацией температуры до 300 кд/м2
Питание
Сетевое питание универсальный сетевой адаптер / зарядное устройство BC190 / 830 в комплекте, со съемными двухпроводными шнурами питания от 100 до 240 В переменного тока, ± 10%, 50-60 Гц
Питание от батарей перезаряжаемый Li-Ion аккумулятор в комплекте, батарея заменяется через легко доступную крышку отсека на тыльной стороне прибора
Тип аккумулятора (в комплекте) BP291: 10.8 В, 5000 мАч
Индикатор заряда батареи аккумулятор имеет встроенный индикатор для использования с внешним зарядным устройством рядом с индикатором статуса аккумулятора на экране прибора
Время работы от аккумулятора (с низкой подсветкой) до 7 часов с BP291
Время заряда аккумулятора 5 часов для BP291
Функции экономии заряда аккумулятора автоотключение с регулируемым временем
автоотключение дисплея с регулируемым временем; индикатор аккумулятора на экране
Безопасность
Соответствие EN61010-1, уровень загрязнений 2
IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V
Условия эксплуатации
Рабочая температура
Разрядка аккумулятора от 0°C до 40°C (от 32°F до 104°F)
Зарядка аккумулятора от 0°C до 40°C (от 32°F до 104°F)
Температура хранения от -20°C до 60°C (от -4°F до 140°F)
Влажность 0 °C до 10 °C (32 °F до 50 °F): без конденсации
10°C до 30°C (50°F до 86°F): 95% (±5 %)
30°C до 40°C (86°F до 104°F): 75% (±5 %)
40°C до 50°C (104°F до 122°F): 45% (±5 %)
Максимальная высота над уровнем моря до 2000 м для CAT IV 600 В, CAT III 1000 В
до 4000 м для CAT IV 300 В, CAT III 600 В, CAT II 1000 В
Максимальная высота хранения 12 км
Электромагнитная совместимость (ЭМС) IEC 61326-1: промышленный; CISPR 11: группа 1, класс A; Корея (KCC): оборудование класса A (промышленное вещательное и коммуникационное оборудование); США (FCC): 47 CFR 15, подраздел C.
Интерфейсы 2 USB-порта, порты полностью изолированы от плавающих измерительных цепей, порт USB-хост служит для непосредственного подключения внешней флэш-памяти (до 32 ГБ) для сохранения данных осциллограмм полных наборов данных, включающих данные и настройки, настройки прибора и копии экрана, качестве альтернативы, этот порт USB-A можно использовать для подключения адаптера WiFi для беспроводного подключения к ПК, предусмотрен мини-USB-B, который позволяет подключаться к ПК для дистанционного управления и передачи данных под управлением ПК с помощью FlukeView-2
Выход для калибровки щупа специализированный выход для калибровки щупа с опорным контактом в комплекте, полностью изолирован от входных измерительных каналов
выход генератора: прямоугольная волна 1,225 Vpp / 500 Гц
Механические характеристики
Габариты 265 x 190 x 70 мм
Вес (с аккумулятором) 2,2 кг
1. Осциллограф-мультиметр цифровой FLUKE 190-504-III – 1 шт.;
2. Адаптер питания BC190/830 – 1 шт.;
3. Шнур питания – 1 шт.;
4. Литий-ионный аккумулятор BP291 – 1 шт.;
5. Набор тестовых проводов TL175 – 1 шт.;
6. Зонд VPS410-II – 4 шт.;
7. Ремешок для рук – 1 шт.;
8. Подвесной ремень – 1 шт.;
9. USB-кабель – 1 шт.;
10. Кабельный терминатор TRM5 – 4 шт.;
11. Печатные инструкции – 1 экз.
