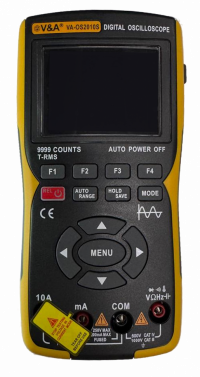

VA-OS2010S осциллограф-мультиметр

Код: 036715

Описание в PDF

Бренд: V&A Instrument
Страна бренда: Китай

Официальный дилер
Госреестр 96784-25
Межповерочный интервал 24 месяца
Гарантия 1 год

VA-OS2010S измеряет разные характеристики электричества: силу и время сигналов, напряжение и ток (постоянный, переменный), сопротивление и ёмкость, а также позволяет замерять температуру различных сред (при помощи подключаемого выносного датчика). Позволяет проводить автоматические и курсорные измерения с выводом результатов на дисплей, а также осуществлять их запоминание.

VA-OS2010S изготовлен по технологии двойного литья под давлением, отличается элегантным дизайном и компактностью, что обеспечивает его удобную транспортировку и простоту использования. Интерфейс меню функциональных клавиш интуитивно понятен.

Прибор оснащен 2,8-дюймовым цветным IPS-дисплеем с широким углом обзора и имеет 9 999 ячеек памяти для хранения результатов измерений в режиме мультиметра. Его высокий уровень производительности позволяет удовлетворить различные потребности пользователей в измерениях.

Характеристика		Описание
Полоса пропускания	10MHZ
Дискретизация	Способ дискретизации	дискретизация в реальном времени
Дискретизация	Скорость дискретизации в реальном времени	48 МВыб/с
Количество каналов	1
Входные характеристики	Входное электропитание	постоянный ток, переменный ток
	Входное сопротивление	1 МОм при 16 пФ
	Значение краткости затухания	X1, X10
	Максимальное входное напряжение	до 150 В в диапазоне X1, до 300 В в диапазоне X10 (пиковое напряжение постоянного и переменного тока)
Горизонтальная ось	Диапазон скорости дискретизации	от 1,5 Выб/с до 48 МВыб/с
	Интерполяция	(sinx)x
	Диапазон развертки	от 100 нс/дел до 20 с/дел
	Точность временной развертки	20 млн-1
	Длина записи	до 64 Кбайт
Вертикальная ось	Чувствительность	от 20 мВ/дел до 10 В/дел
	Диапазон смещения	4 сетки (положительное и отрицательное значение)
	Полоса пропускания аналогового сигнала	10 МГц
	Низкочастотный сигнал	более 10 Гц
	Время нарастания	менее 10 нс
	Точность усиления по постоянному току	±3 %
Измерение	Автоматическое измерение	период, частота, пиковое значение, максимальное значение, минимальное значение, среднеквадратичное значение
Синхронизация запуска	Режимы синхронизации запуска	автоматическая синхронизация запуска, обычная синхронизация запуска, однократная синхронизация запуска
Синхронизация запуска	Синхронизация запуска по фронтам	по нарастающему или спадающему фронту

Технические характеристики МУЛЬТИМЕТРА

Функция	Диапазон	Разрешение	Погрешность
Напряжение постоянного тока (В)	999,9 мВ	0,1 мВ	±(0,005•Uизм+3•к)
	9,999 В	0,001 В
	99,99 В	0,01 В
	750,0 В	0,1 В
Напряжение постоянного тока (мВ)	9,999 мВ	0,001 мВ
Напряжение постоянного тока (мВ)	99,99 мВ	0,01 мВ
Напряжение переменного тока (В)	999,9 мВ	0,1 мВ	±(0,01•Uизм+3•к)
	9,999 В	0,001 В
	99,99 В	0,01 В
	750,0 В	0,1 В
Напряжение переменного тока (мВ)	9,999 мВ	0,001 мВ
Напряжение переменного тока (мВ)	99,99 мВ	0,01 мВ
АЧХ при вольтамперометрии переменного тока: 40 Гц – 1 кГц
Сила постоянного тока (А/мА)	9,999 А	0,001 А	±(0,001•Iизм+3•к)
Сила постоянного тока (А/мА)	999,9 мА	0,1 мА	±(0,001•Iизм+3•к)
Сила постоянного тока (мкА/мА)	99,99 мА	0,01 мА	±(0,008•Iизм+3•к)
Сила постоянного тока (мкА/мА)	9999 мкА	1 мкА	±(0,008•Iизм+3•к)
Сила постоянного тока (А)	9,999 А	0,001 А	±(0,012•Iизм+3•к)
Сила постоянного тока (А)	999,9 мА	0,1 мА	±(0,012•Iизм+3•к)
Сила переменного тока (мкА/мА)	99,99 мА	0,01 мА	±(0,01•Iизм+3•к)
Сила переменного тока (мкА/мА)	9999 мкА	1 мкА	±(0,01•Iизм+3•к)
АЧХ при измерении силы переменного тока: 40 Гц – 1 кГц
Сопротивление	99,99 Ом	0,01 Ом	±(0,01•Rизм+3•к)
	999,9 Ом	0,1 Ом
	9,999 кОм	0,001 кОм	±(0,005•Rизм+3•к)
	99,99 кОм	0,01 кОм
	999,9 кОм	0,1 кОм
	9,999 МОм	0,001 МОм	±(0,015•Rизм+3•к)
	99,99 МОм	0,01 МОм	±(0,03•Rизм+5•к)
Емкость	9,999 нФ	0,001 нФ	±(0,01•Сизм+20•к)
	99,99 нФ	0,01 нФ	±(0,02•Сизм+5•к)
	999,9 нФ	0,1 нФ
	9,999 мкФ	0,001 мкФ
	99,99 мкФ	0,01 мкФ
	999,9 мкФ	0,1 мкФ
	9,999 мФ	0,001 мФ	±(0,05•Сизм+5•к)
	99,99 мФ	0,01 мФ	±(0,05•Сизм+5•к)
Частота (измеряется только до 100 кГц при настройке вольтамперометрии переменного тока)	99,99 Гц	0,01 Гц	±(0,001•Fизм+2•к)
	999,9 Гц	0,1 Гц
	9,999 кГц	0,01 кГц
	99,99 кГц	0,01 кГц
Температура	От -20 до +200 °C	1 °C	±5%
Проверка диодов	V
Проверка целостности цепи	V

Общие технические характеристики
Дисплей (ЖК)		9999
Режим работы		Автоматический/ручной режим
Материал		АБС-пластик и термопластический эластомер
Скорость обновления		3 раза/секунду
Истинное среднеквадратичное значение		V
Удержание данных		V
Подсветка		V
Индикация низкого заряда батареи		V
Автоматическое отключение питания		V
Механические характеристики
Размеры (без укаковки)	177 × 89 × 40 мм
Вес (без батареи)	345 г
Тип батареи	18650, 1 шт.
Гарантийный срок	Один год
Климатические характеристики
Эксплуатация	Температура		От 0 до 40 °C
	Влажность		<75%
Хранение	Температура		От -20 до +40 °C
	Влажность		<80%

1. Осциллограф-мультиметр VA-OS2010S - 1 шт.;
2. USB-кабель - 1 шт.;
3. Пассивный щуп - 1 шт.;
4. Кабель с зажимом «крокодил» - 1 шт.;
5. Набор щупов к мультиметру - 2 шт.;
6. Инструмент для регулировки щупов - 1 шт.;
7. Выносной датчик температуры - 1 шт.;
8. Сумка для переноски - 1 шт.;
9. Руководство по эксплуатации (в электронном виде) - 1 шт.;
10. Паспорт - 1 шт.
