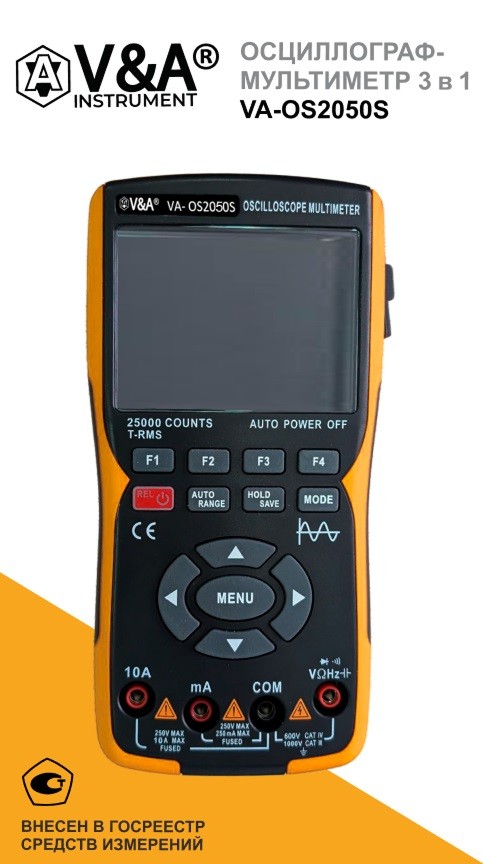

VA-OS2050S осциллограф-мультиметр

Код: 030075

Описание в PDF

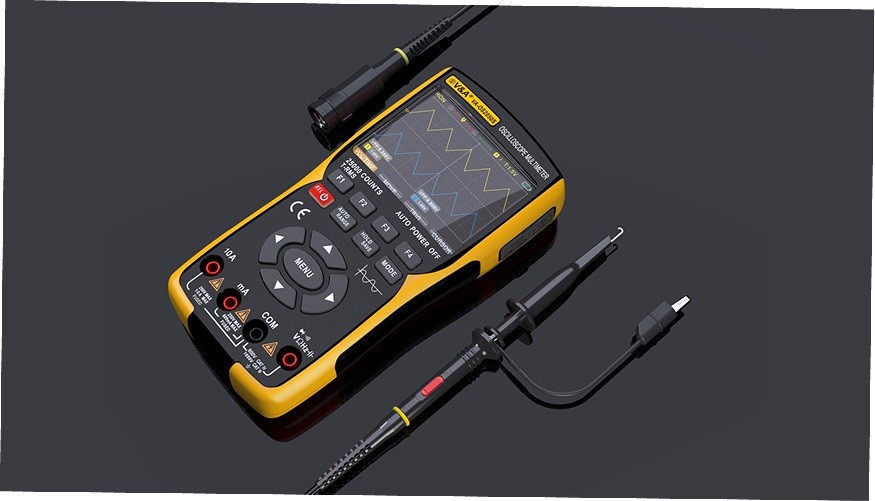

Осциллограф-мультиметр VA-OS2050S - со щупами

Бренд: V&A Instrument
Страна бренда: Китай
Госреестр 96784-25
Межповерочный интервал 24 месяца
Гарантия 1 год

Прибор совмещает функции осциллографа, мультиметра и генератора функциональных каналов в виде единого многофункционального устройства с высоким уровнем производительности. Измеряет разные характеристики электричества: силу и время сигналов, напряжение и ток (постоянный, переменный), сопротивление и ёмкость - а также позволяет создавать электрические сигналы заданной формы, амплитуды и частоты. Предназначен для проведения автоматических и курсорных измерений с выводом результатов на дисплей, а также осуществлять их запоминание.

VA-OS2050S изготовлен с использованием технологии двойного литья под давлением, отличается элегантным дизайном, компактными размерами, что обеспечивает удобную транспортировку и простоту использования. Интерфейс меню функциональных клавиш интуитивно понятен.

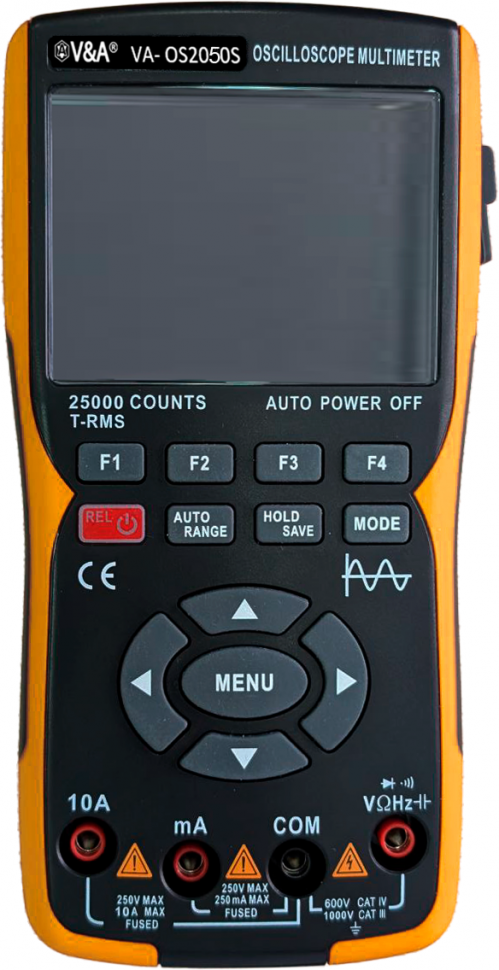

Прибор оснащен 3,5-дюймовым цветным IPS-дисплеем с широким углом обзора и имеет 25 000 ячеек памяти для хранения результатов измерений в режиме мультиметра.

Характеристика		Описание
Полоса пропускания	50 МГц	двойной канал
Дискретизация	Способ дискретизации	дискретизация в реальном времени
Дискретизация	Частота дискретизации	200/280 МВыб/с
Количество каналов	2	двойной канал
Входные характеристики	Входное электропитание	постоянный ток, переменный ток
	Входной импеданс	1 МОм при 16 пФ
	Значение краткости затухания	X1, X10
	Максимальное входное напряжение	до 150 В в диапазоне X1, до 300 В в диапазоне X10 (пиковое напряжение постоянного и переменного тока)
Горизонтальная ось	Диапазон скорости дискретизации	от 1,5 Выб/с до 280 МВыб/с
	Интерполяция	(sinx)x
	Диапазон развертки Диапазон смещения	от 10 нс/дел до 20 с/дел
	Точность временной развертки	20 млн^-1
	Длина записи	до 128 Кбайт
Вертикальная ось	Чувствительность	от 20 мВ/дел до 10 В/дел
	Диапазон смещения	4 сетки (положительное и отрицательное значение)
	Полоса пропускания аналогового сигнала	50 МГц
	Низкочастотный сигнал	более 10 Гц
	Время нарастания	менее 10 нс
	Точность усиления по постоянному току	±3%
Измерение	Автоматическое измерение	период, частота, пиковое значение, максимальное значение, минимальное значение, среднеквадратичное значение, частоту, рабочий цикл, частотомер
Синхронизация запуска	Режимы синхронизации запуска	автоматическая синхронизация запуска, обычная синхронизация запуска, однократная синхронизация запуска
Синхронизация запуска	Синхронизация запуска по фронтам	по нарастающему или спадающему фронту
Форма выходного сигнала генератора сигналов		синусоидальная, прямоугольная, треугольная, полуволновая, полноволновая или пилообразная
Режимы работы		обычный режим (200 МВыб/с), высокоскоростной режим (280 МВыб/с)
Режимы отображения		YT, XY, прокрутка
Время удержания		минимум, 500 мс, 1 с, 10 с, без ограничения времени

Технические характеристики МУЛЬТИМЕТРА

Функция	Диапазон	Разрешение	Погрешность
Напряжение постоянного тока (В)	2,5000 В	0,0001 В	±(0,005•Uизм+3•к)
	25,000 В	0,001 В
	250,00 В	0,01 В
	1000,0 В	0,1 В
Напряжение постоянного тока (мВ)	25,000 мВ	0,001 мВ
Напряжение постоянного тока (мВ)	250,00 мВ	0,01 мВ
Напряжение переменного тока (В)	2,5000 В	0,0001 В	±(0,005•Uизм+3•к)
	25,000 В	0,001 В
	250,00 В	0,01 В
	750,0 В	0,1 В
Напряжение переменного тока (мВ)	25,000 мВ	0,001 мВ
Напряжение переменного тока (мВ)	250,00 мВ	0,01 мВ
АЧХ при вольтамперометрии переменного тока: 40 Гц – 1 кГц
Сила постоянного тока (А/мА)	2,5000 A	0,0001 A	±(0,005•Iизм+3•к)
Сила постоянного тока (А/мА)	10,000 A	0,001 A
Сила постоянного тока (мкА/мА)	25,000 мА	0,001 мА
Сила постоянного тока (мкА/мА)	250,00 мА	0,01 мА
Сила постоянного тока (А)	2,5000 A	0,0001 A	±(0,008•Iизм+3•к)
Сила постоянного тока (А)	10,000 A	0,001 A
Сила переменного тока (мкА/мА)	25,000 мА	0,001 мА
Сила переменного тока (мкА/мА)	250,00 мА	0,01 мА
АЧХ при измерении силы переменного тока: 40 Гц – 1 кГц
Сопротивление	250,00 Ом	0,01 Ом	±(0,005•Rизм+3•к)
	2,5000 кОм	0,0001 кОм	±(0,002•Rизм+3•к)
	25,000 кОм	0,001 кОм
	250,00 кОм	0,01 кОм
	2,5000 МОм	0,0001 МОм	±(0,01•Rизм+3•к)
	25,00 МОм	0,01 МОм	±(0,01•Rизм+3•к)
	250,0 МОм	0,1 МОм	±(0,05•Rизм+5•к)
Емкость	9,999 нФ	0,001 нФ	±(0,05•Сизм+20•к)
	99,99 нФ	0,01 нФ	±(0,02•Сизм+5•к)
	999,9 нФ	0,1 нФ
	9,999 мкФ	0,001 мкФ
	99,99 мкФ	0,01 мкФ
	999,9 мкФ	0,1 мкФ
	9,999 мФ	0,001 мФ	±(0,05•Сизм+5•к)
	99,99 мФ	0,01 мФ	±(0,05•Сизм+5•к)
Частота (измеряется только до 100 кГц при настройке вольтамперометрии переменного тока)	9,999 Гц	0,001 Гц	±(0,02•Fизм+2•к)
	99,99 Гц	0,01 Гц	±(0,001•Fизм+2•к)
	999,9 Гц	0,1 Гц
	9,999 кГц	0,001 кГц
	99,99 кГц	0,01 кГц
Проверка диодов	V
Проверка целостности цепи	V

Общие технические характеристики
Дисплей (IPS)		25 000 ячеек памяти для хранения результатов измерений
Режим работы		Автоматический/ручной режим
Материал		АБС-пластик и термопластический эластомер
Скорость обновления		3 раза/секунду
Истинное среднеквадратичное значение		V
Удержание данных		V
Подсветка		V
Индикация низкого заряда батареи		V
Автоматическое отключение питания		V
Механические характеристики
Размеры	177 × 89 × 40 мм
Вес	340 г (без батареи)
Тип батареи	18650, 1 шт.
Гарантийный срок	Один год
Климатические характеристики
Эксплуатация	Температура		От 0 до +40 °C
	Влажность		<75%
Хранение	Температура		От -20 до +40 °C
	Влажность		<80%

1. Осциллограф-мультиметр – 1 шт.;
2. USB-кабель – 1 шт.;
3. Пассивный щуп – 1 шт.;
4. Кабель с зажимом «крокодил» - 1 шт.;
5. Набор щупов к мультиметру – 2 шт.;
6. Инструмент для регулировки щупов – 1 шт.;
7. Сумка для переноски – 1 шт.;
8. Руководство по эксплуатации (в электронном виде)
9. Паспорт – 1 экз.;
10. Гарантийный талон – 1 экз.
