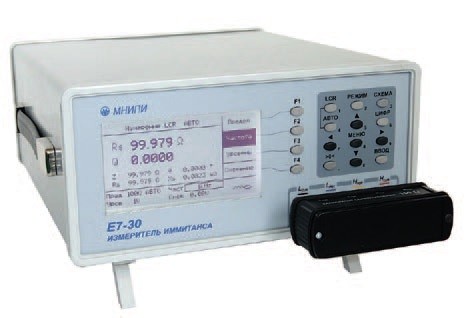

Назначение анализатора иммитанса Е7-30:
Анализатор иммитанса широкополосный Е7-30 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Особенности анализатора иммитанса Е7-30:
- Интерфейс USB 2.0 и RS-232;
- Портативное питание;
- Жесткие условия эксплуатации.
Параметры измеряемые анализатором иммитанса Е7-30:
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
- Сp, Cs - емкость в параллельной, последовательной схеме замещения;
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
- Х - реактивное сопротивление в последовательной схеме замещения;
- G - активная проводимость в параллельной схеме замещения;
- В - реактивная проводимость в параллельной схеме замещения;
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
- Q - добротность;
- |Z| - модуль комплексного сопротивления;
- |Y|- модуль комплексной проводимости;
- δ - угол фазового сдвига комплексного сопротивления.
