- Бренд: РИТМ НПК
Страна бренда: Россия
- Госреестр 17762-04
- Межповерочный интервал
24 месяца
- Гарантия 1 год

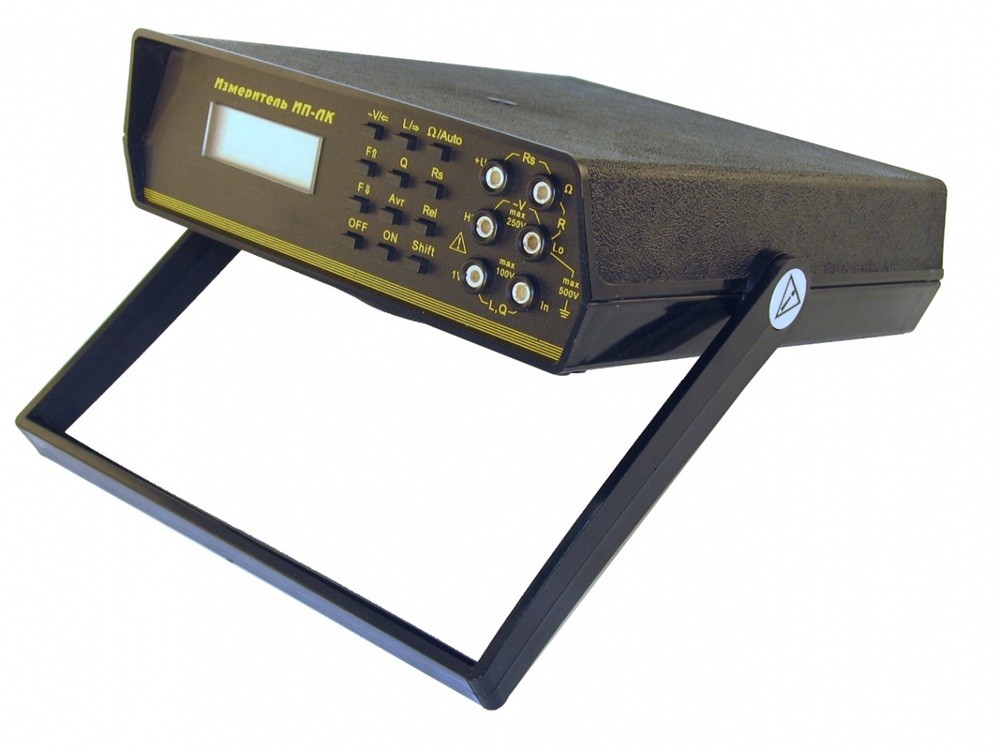

Назначение измерителя параметров локомотивных катушек ИП-ЛК
Измеритель параметров локомотивных катушек ИП-ЛК предназначен для контроля аппаратуры автоматической локомотивной сигнализации (АЛС) на локомотиве и в условиях железнодорожного депо.
Особенности измерителя параметров локомотивных катушек ИП-ЛК
- Вычисление абсолютного отклонения (Rel) относительно опорного уровня.
- Усреднение по алгоритму цифрового фильтра низких частот первого порядка с постояной времени 2 с.
| Режим измерения |
Диапазоны измерения и отображаемой шкалы |
Предел допускаемой основной погрешности, ±(% + ед.мл.р.) |
Примечание |
~V
Среднеквадратическое значение напряжения переменного тока (селективно) |
10 мВ - 30 В
отображаемые шкалы:
000.0 - 430.0 мВ
0.300 - 4.300 В
03.00 - 43.00 В |
6 + 4 |
Частоты селекции 25, 50, 75, 175 и 375 Гц
Типовое подавление соседнего канала не менее 26 дБ |
L
Индуктивность |
2 - 15 Гн
1.60 - 19.99 Гн
20.0 - 50.0 Гн |
4 + (4 + 0.4 L2)
4 + (4 + 0.04 L2) |
На частоте 75 Гц и напряжении 1 В |
Q
Добротность |
2 - 10
0.00 - 19.99
20.0 - 50.0 |
4 + (4 + Q2)
4 + (4 + 0.1 Q2) |
На частоте 75 Гц и напряжении 1 В |
R
Сопротивление постоянному току |
до 2 кОм
00.0 - 199.9 Ом
200 - 2400 Ом |
0.5 + 2
0.5 + 2 |
Измерительный ток 1 мА |
Rs
Сопротивление изоляции |
1 - 200 Мом
000.0 - 511.9 МОм |
4 + (2 + 0,25% R) |
Измерительное напряжение 5 В |
Примечание. Отображаемая шкала включает все значения измеряемого параметра, выводимые на индикатор, и шире нормируемого диапазона измерения. Ед.мл.р. - единица младшего разряда.
Рабочие условия эксплуатации:
- температура окружающего воздуха от 5 до 40 оС;
- относительная влажность до 90 % при температуре до 25 оС;
- атмосферное давление 630-800 мм рт.ст.;
- напряжение питающей сети (220 ±44) В частотой (50 ±1) Гц.
Питание прибора может осуществляется от встроенного аккумулятора.
Прибор оснащен системой автоматического заряда аккумулятора с защитой от перезарядки при питании от сети.
В приборе осуществляется автоматическое отключение питания при разряде аккумулятора.
Мощность, потребляемая прибором, не превышает 6 ВА.
Масса прибора не превышает 2 кг.
Габаритные размеры прибора (ширина х высота х глубина) - 220 х 65 х 260 мм.
1. Измеритель параметров локомотивных катушек ИП-ЛК - 1 шт.
Отзывы ИП-ЛК:
Пока нет отзывов.
Цена по запросу
поверкa включена в стоимость
