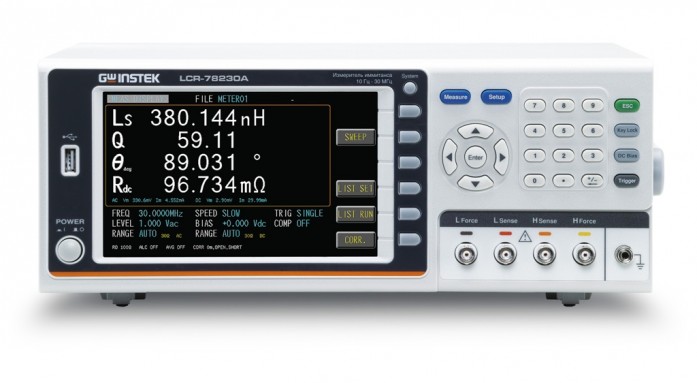

Измеритель иммитанса LCR-78230A

  • Гарантия 1 год
  • Производитель GW Instek
  • Производство: Тайвань

Характеристики Измерителя иммитанса LCR-78230A:

  • Серия в составе 5 модификаций LCR-измерителей
  • Диапазон частот тест-сигнала: 10 Гц…30 МГц
  • Базовая погрешность ±0,08 %
  • Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
  • Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (до 2,5 мс)
  • Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±)
  • Выбор 7 типов эквивалентных схем (схемы сочетания компонентов)
  • Параллельная/ последовательная схема замещения при измерениях
  • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
  • Допусковый тест компонентов (Pass/Fail) в режимах: «абс. знач./ -изм./ %»
  • Выходной импеданс: 25 Ом/ 100 Ом (переключаемый)
  • Источник внутреннего пост. смещения: ± 12В (DCoffset)
  • Табличные измерения (профиль теста из 15 шагов)
  • Графический режим, качание частоты по 300 точкам
  • Параметры для выбора качания (Sweep): частота/ напряжение/ ток/ смещение
  • Большой цветной, графический ЖК-дисплей (разрешение 6 разрядов)
  • Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host
  • Широкий перечень доп. аксессуаров (в т.ч. площадка подачи внешнего напряжения пост. смещения до ± 200 В)
Характеристики Значения
Измеряемые параметры импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) | Погрешность
Электрическое сопротивление (от) 10 мОм
Электрическое сопротивление (до) 100 МОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 50 фФ
Электрическая емкость (до)
Разрешение (C) 0,01 пФ
Индуктивность (от) 10 нГн
Индуктивность (до) 100 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 10 Гц - 30 МГц
Диапазон частот Не фиксированный
Интерфейс GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала Перем. напряжение (АС) 10 мВ…2 В (≤1 МГц), 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Перем. ток (АС) 100 мкА…20 мА (Rвых=100 Ом) / 200 мкА…40 мА (Rвых=25 Ом). Уровень пост. тест-сигнала (DC) до 1 Впост. (40 мА). Разрешение установки 1 мВ/ 10 мкА
1. Измеритель LCR-78230A – 1 шт.;
2. Шнур питания – 1 шт.;
3. РЭ – CD-диск – 1 шт.;
4. 4 пр. измерительный провод LCR-06B (1, «4пр.х 2 крокодила»- тип Kelvin, диапазон до 1 МГц) – 1 компл.

Документы LCR-78230A:
