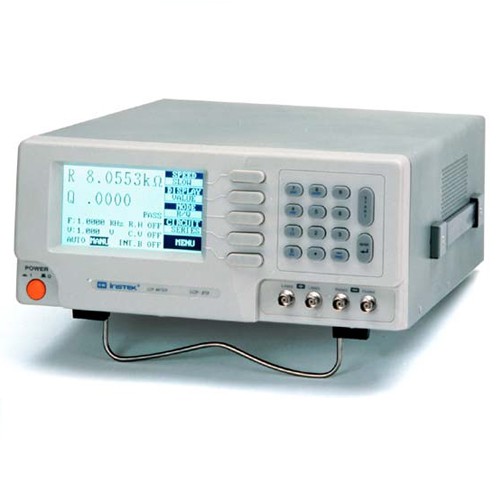

Прецизионный измеритель RLC параметров цифровой LCR-7816
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
- Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
- Базовая погрешность 0,1%
- Тест-сигнал 100 Гц - 2 кГц (16 частот)
- Последовательная/параллельная схема замещения
- Внутренне смещение 2 В, внешнее смещения до 30 В
- Запись/считывание до 100 профилей
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, Δ-измерения
- Усреднение результатов измерения (1 – 255)
- Программная компенсация начальной емкости и сопротивления
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Опция: интерфейс RS-232 (LCR-7816)
Технические данные:
|
Характеристики
|
Параметры
|
Значения
|
|
Измерение RLC
|
Сопротивление (R, ESR)
|
0,05…6,25 Ом – 410 кОм…40 МОм
|
|
Емкость (C)
|
2…200 пФ –250 мкФ…25000мкФ
|
|
Индуктивность (L)
|
5 мкГн…500 мкГн – 650 Гн
|
|
Добротность (Q)
|
0,0001 – 9999
|
|
Тангенс угла потерь (D)
|
0,0001 – 9999
|
|
Погрешность
|
± 0,2% в основном диапазоне
|
|
Время измерения
|
68 мс
|
|
Режимы измерения
|
R/Q, C/D, C/R, L/Q
|
|
Запуск измерений
|
Автоматический или ручной
|
|
Схема измерения
|
Параллельная/последовательная (ручной выбор)
|
|
Тест сигнала
|
Частота тест-сигнала
|
100 Гц – 2 кГц 16 фиксированных установок
|
|
Уровень тест-сигнала.
|
100 мВ - 1275 мВ (шаг 5 мВ)
|
|
Постоянное
смещение
|
Внутренний источник
|
2 В
|
|
Внешний источник
|
0 В - 30 В (максимальный ток 200 мА)
|
|
Память
|
Функции
|
Запись/считывание установленных параметров измерения
|
|
Объём памяти
|
100 ячеек
|
|
Дополнительные функции
|
Режим индикации измерений
|
Абсолютное значение, ∆-измерение, ∆--измерение в %
|
|
Режим усреднения
|
1…255 измерений
|
|
Дисплей
|
Тип индикатора
|
ЖКИ матрица (240x128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив., ∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
|
|
Формат индикации
|
5 разрядов на основной шкале
4 разряда на дополнительной шкале
|
|
Общие данные
|
Условия эксплуатации
|
10°С…50°С и относительная влажность до 85%
|
|
Напряжение питания
|
100 В…240 В, 50/60 Гц
|
|
Опция
|
интерфейс RS-232
|
Комплектация:
|
Измеритель RLC параметров LCR-7816
|
1 шт.
|
|
Шнур питания
|
1 шт.
|
|
измерительный 4-проводный кабель LCR-06A
|
1 шт.
|
Физические Характеристики:
Габаритные размеры, мм: 330 х 149 х 437
Масса, кг: 5,5
