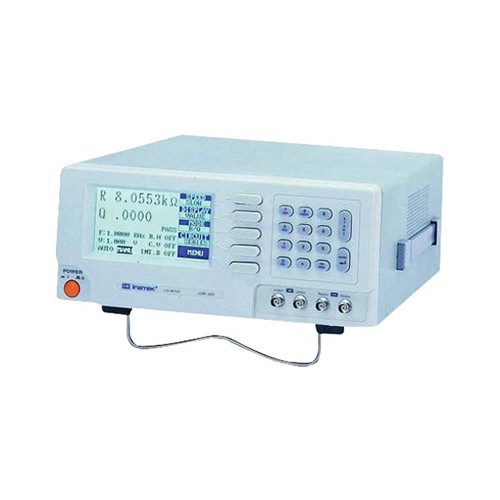

Измеритель RLC LCR-829

  • Производитель GW Instek
  • Производство: Тайвань

Измеритель RLC прецизионный LCR-829

Возможности и преимущества
  • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
  • Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
  • Базовая погрешность 0,05% (817/819), 0,1% (827/829)
  • Тест-сигнала: 12 Гц - 100 кГц (819/829) и 10 кГц (817/827)
  • Последовательная/параллельная схема замещения
  • Внутренне смещение 2 В, внешнее смещения до 30 В
  • Запись/считывание до 100 профилей
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, -измерения
  • Усреднение результатов измерения (1 - 255)
  • Программная компенсация начальной емкости и сопротивления
  • Большой высококонтрастный ЖК-дисплей с подсветкой
  • Интерфейс для сортировки компонентов (827/829)
  • Опция: интерфейс RS-232 (817/819)



Технические характеристики
Измеряемые параметры

Сопротивление
6,25 Ом – 410 кОм
Ёмкость (C)
20 пФ –2,083 мФ
Индуктивность (L)
5мкГн – 5417 Гн
Добротность (Q)
0,0001 – 9999
Тангенс угла потерь (D)
0,0001 - 9999
Время измерения
34мс
Базовая погрешность
± 0,1%
Режимы измерения
R/Q, C/D, C/R, L/Q
Запуск измерений
Автоматический или ручной
Схема измерений
Параллельная/последовательная (ручной выбор)
Тест сигнал

Частота тест-сигнала
12 Гц… 10кГц
Уровень тест-сигнала
5 мВ… 1275 мВ (шаг 5 мВ)
Память

Функции
Запись/считывание установленных параметров измерения
Объем памяти
100 ячеек
Постоянное смещение

Внутренний источник
Внешний источник
0В-30В
Дисплей

Тип индикатора
ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив . ,∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
Формат индикации
5 разрядов на основной шкале
4 разряда на дополнительной шкале
Общие данные

Напряжение питания
100 В…240 В, 50/60 Гц
Условия эксплуатации
10°С…50°С и относительная влажность до 85%

Комплект поставки
Измеритель LCR-829
1 шт.
Измерительный 4-проводной кабель LCR-06 A
1 шт.
Сетевой шнур
1 шт.
Руководство по эксплуатации
1 шт.

Вес и габариты
Габаритные размеры мм: 330х149х437
Масса кг: 5,5
Снят с производства
