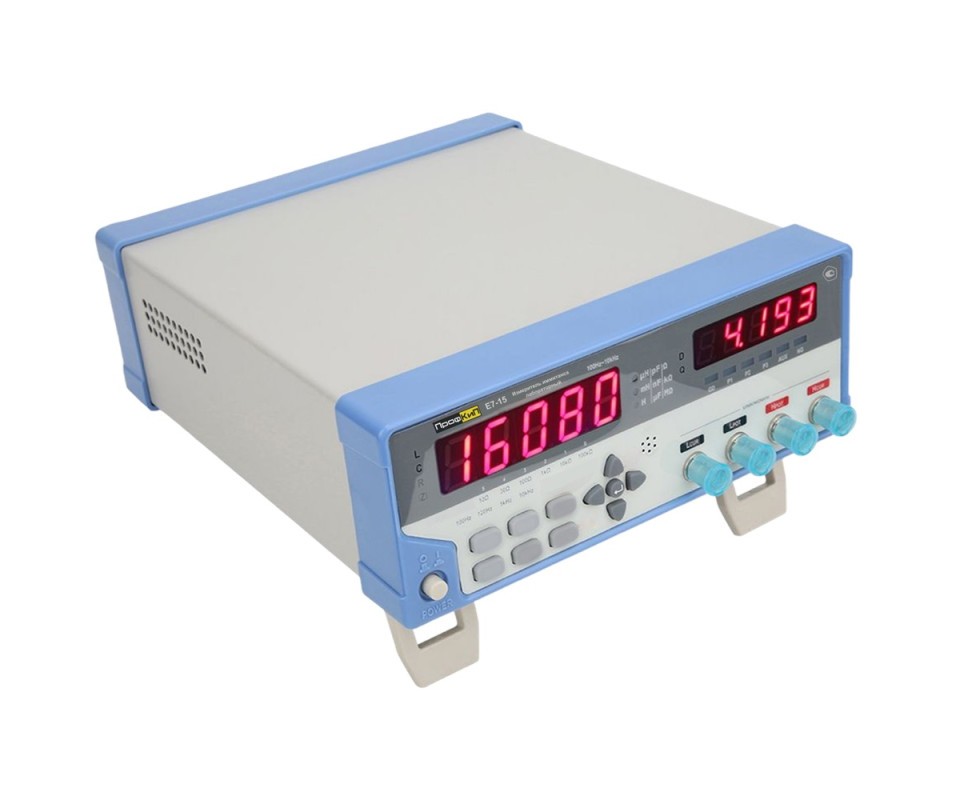

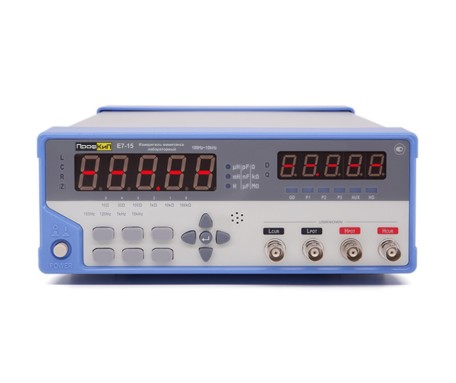

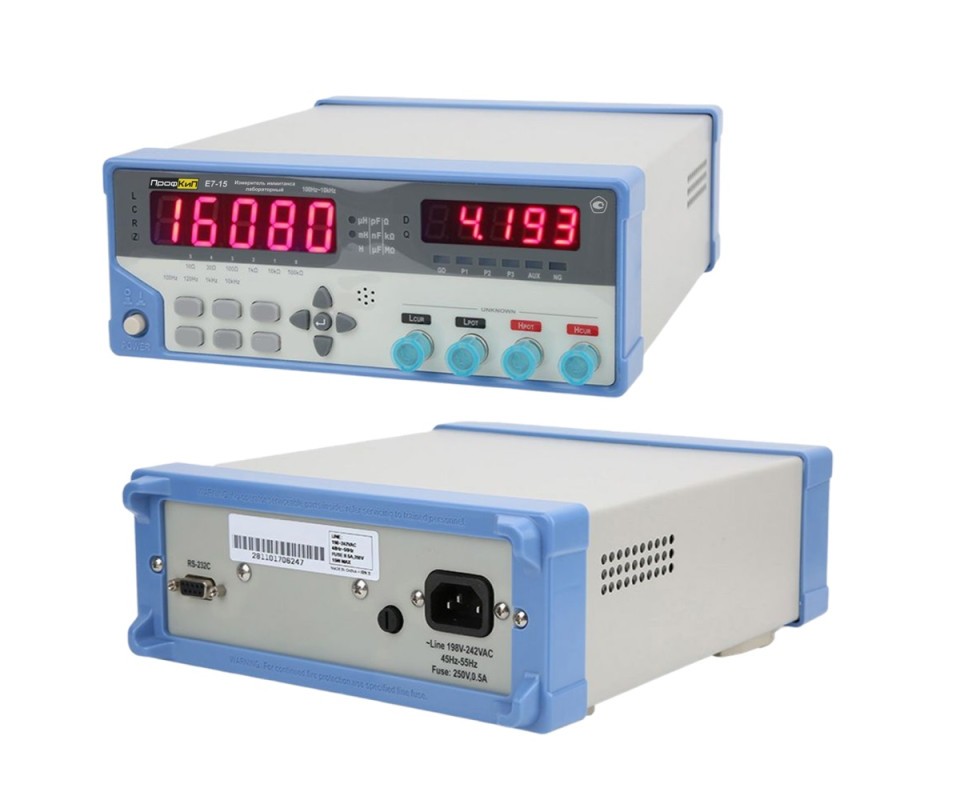

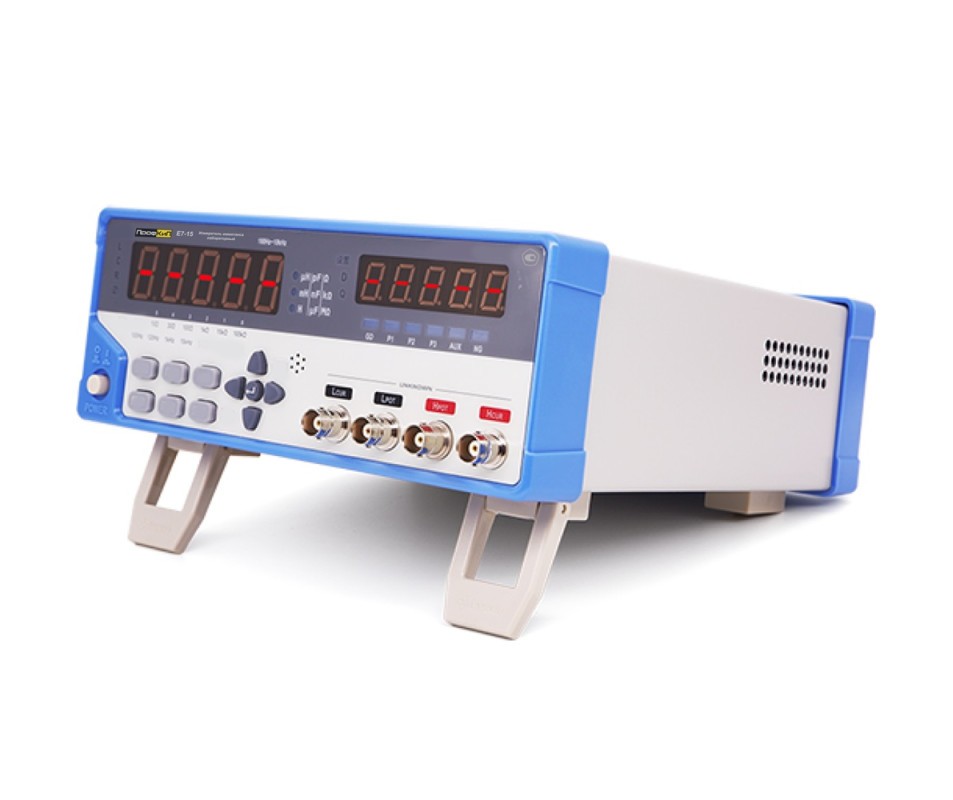

ПрофКиП Е7-15 измеритель иммитанса (RLC) лабораторный

Код: 033784

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия

Официальный дилер
Госреестр 98822-26
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение измерителя иммитанса лабораторного ПрофКиП Е7-15

Измерители иммитанса лабораторные ПрофКиП Е7-15 предназначены для измерений параметров пассивных элементов электрической цепи (полное электрическое сопротивление, активное и реактивное электрическое сопротивления, электрическая емкость, индуктивность, угол фазового сдвига, тангенс угла потерь, электрическая добротность) в лабораторных, цеховых условиях, ремонтных мастерских. Измерители могут обеспечивать автоматическую и ручную установку пределов измерения, а также автоматический и ручной выбор вида эквивалентной схемы с выводом результатов измерения на цифровые пятиразрядные индикаторы. Индикация осуществляется на двух дисплеях – основном и дисплее, отображающем значение дополнительного параметра. Приборы имеют возможность работы в режиме компаратора/сортировки (отбраковки элементов) в заводских условиях по нескольким условиям и ранее заданным допустимым значениям параметров.

Особенности измерителя иммитанса лабораторного ПрофКиП Е7-15

Частота тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц
Базовая точность: 0,25%
Измеряемые параметры: L, C, R, |Z|, D, Q
Автоматический и ручной режим выбора диапазона
Возможность калибровки по холостому ходу и короткому замыканию
Индикация световых сигналов в режиме отбраковки
Выходной импеданс 30 Ом, 100 Ом
Функция калибровки
Уровень тестового сигнала: 0,1 В, 0,3 В, 1 В (среднекв.)
Скорость измерения: медленная: 3 изм/с, быстрая: 10 изм/с
Дисплей: светодиодный, максимальное значение 99999

Принцип действия измерителя иммитанса лабораторного ПрофКиП Е7-15

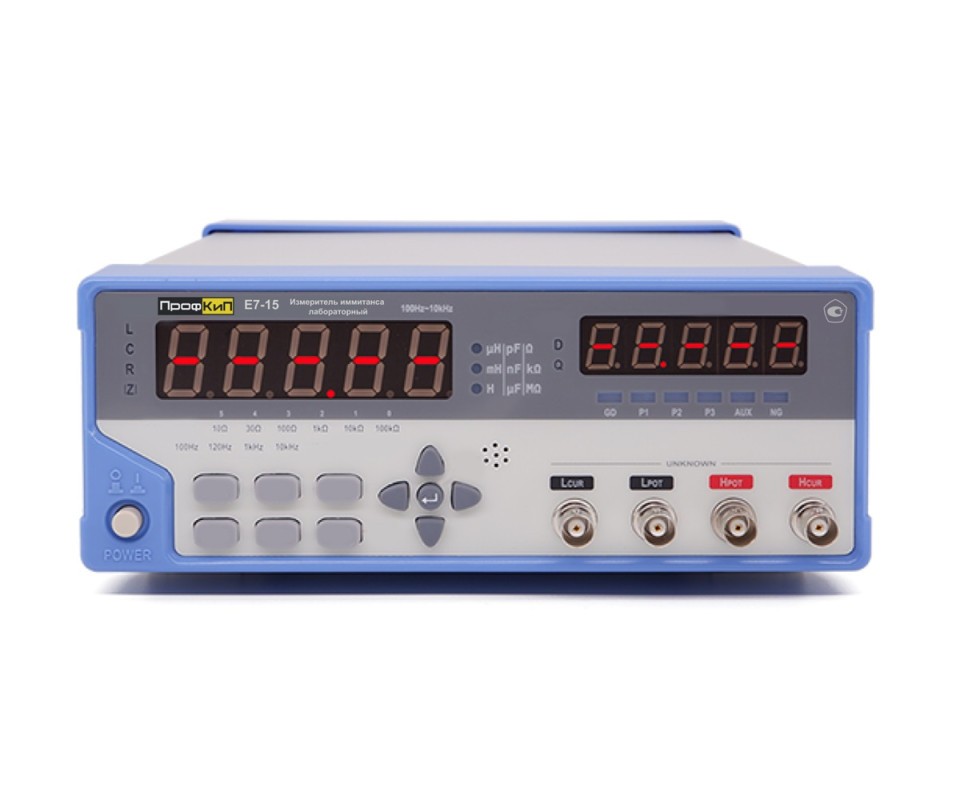

Измерители выполнены на основе встроенного микроконтроллера, аналого-цифрового преобразователя и аналоговых схем измерений. На передней панели расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция измерителей рассчитана на их эксплуатацию в промышленных и лабораторных условиях. Принцип действия измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением измеряемых величин на основании вносимых изменений в тестовый сигнал объектом измерения.

Наименование характеристики	Значение
Рабочие частоты	100 Гц, 120 Гц, 1 кГц, 10 кГц
Пределы допускаемой относительной погрешности установки частоты, %	±0,02
Диапазон измерений:
- электрического сопротивления переменного тока, Ом	от 1 до 1∙10⁶
- электрической емкости, Ф	от 1∙10^-12 до 9,999∙10^-3
- индуктивности, Гн	от 1∙10^-6 до 9,999∙10³
- тангенса угла потерь	от 0,0001 до 9,99
- электрической добротности	от 1 до 300
Пределы допускаемой относительной погрешности измерений, %:
- электрического сопротивления переменного тока	±0,25∙(1 + R_x/R_max + R_min/R_x)∙(1 + Q_x)∙(2 + K_f)·K
- электрической емкости	±0,25∙(1 + C_x/C_max + C_min/C_x)∙(1 + D_x)∙(2 + K_f)·K_c
- индуктивности	±0,25∙(1 + L_x/L_max + L_min/L_x)∙(1 + 1/Q_x)∙(2 + K_f)·K_c
- импеданса	±0,25∙(1 + Z_x/Z_max + Z_min/Z_x)∙(2 + K_f )·K_c
Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь	±0,0025∙(1 + Z_x/Z_max+ Z_min/Z_x)∙(1 + D_x+ D_x²)∙(2 + K_f)
Пределы допускаемой абсолютной погрешности измерений электрической добротности	±0,0030∙(1 + Z_x/Z_max + Z_min/Z_x )∙(Q_x + 1/Q_x)∙(2 + K_f )
Уровень тест-сигнала:
- напряжение переменного тока, В	0,1; 0,3; 1,0
Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В	±0,1·U_вых
Максимальные и минимальные значения измеренного параметра, влияющие на погрешность измерений
Параметр/Частота	100 Гц	120 Гц	1 кГц	10 кГц
C_max	800 мкФ	667 мкФ	80 мкФ	8 мкФ
C_min	1500 пФ	1250 пФ	150 пФ	15 пФ
L_max	1590 Гн	1325 Гн	159 Гн	15,9 Гн
L_min	3,2 мГн	2,6 мГн	0,32 мГн	0,032 мГн
Z_max/ R_max	1 МОм
Z_min/ R_min	1,59 Ом
Диапазон показаний:
- электрического сопротивления переменного тока, Ом	от 0,0001 до 99,99∙10⁶
- электрической емкости, Ф:
- на частоте 100/120 Гц	от 1∙10^-12 до 9,999∙10^-3
- на частоте 1 кГц	от 0,1∙10^-12 до 999,9∙10^-6
- на частоте 10 кГц	от 0,01∙10^-12 до 99,99∙10^-6
- индуктивности, Гн
- на частоте 100/120 Гц	от 1∙10^-6 до 9,999∙10³
- на частоте 1 кГц	от 0,1∙10^-6 до 999,9
- на частоте 10 кГц	от 0,01∙10^-6 до 99,99
- тангенса угла потерь электрической	от 0,0001 до 9999
- добротности	от 0,0001 до 9999
Технические характеристики
Габаритные размеры (ширина×высота×глубина), мм	220×85×259
Масса, кг, не более	2
Напряжение питающей сети для номинального значения частоты сети от 48,5 до 52,5 Гц, В	от 198 до 252
Нормальные условия измерений:
– температура окружающего воздуха, °С	от +18 до +28
– относительная влажность воздуха, %, не более	65
Условия эксплуатации:
– температура окружающего воздуха, °С	от +10 до +40
– относительная влажность воздуха, %, не более	80

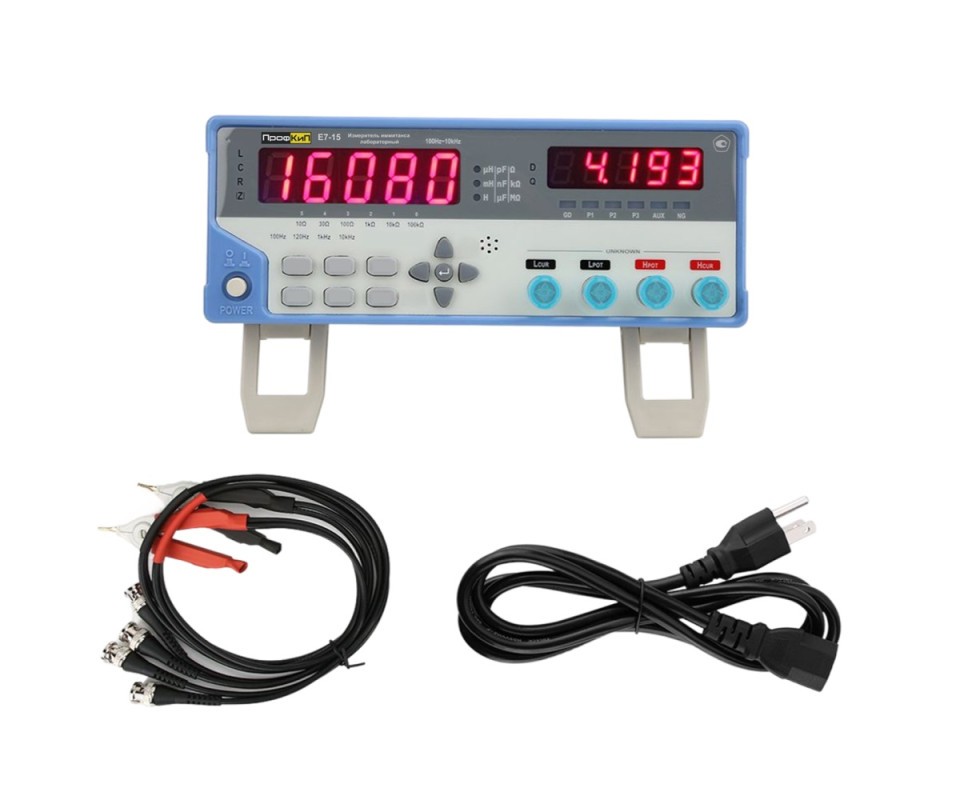

1. Измеритель иммитанса лабораторный - 1 шт.;

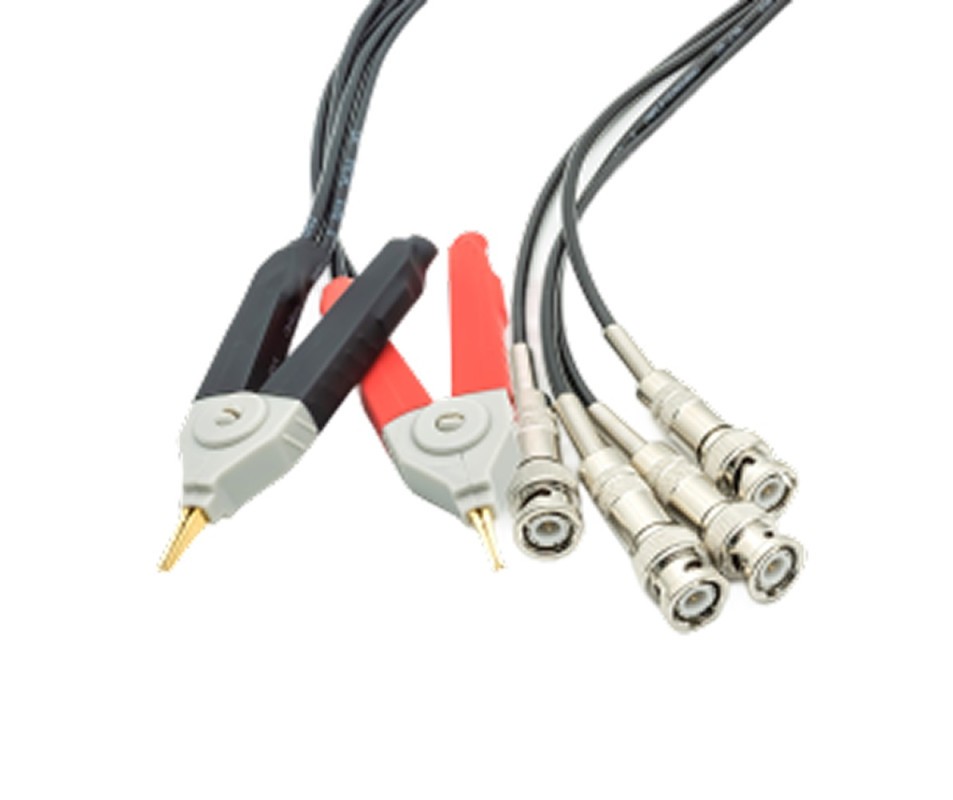

2. Тестовые провода с зажимами Кельвина - 1 шт.;
3. Кабель (шнур) питания - 1 шт.;
4. Руководство по эксплуатации - 1 шт.
