- Бренд: ПрофКИП
Страна бренда: Россия
- Госреестр 94413-25
- Межповерочный интервал
12 месяцев
- Гарантия 1 год

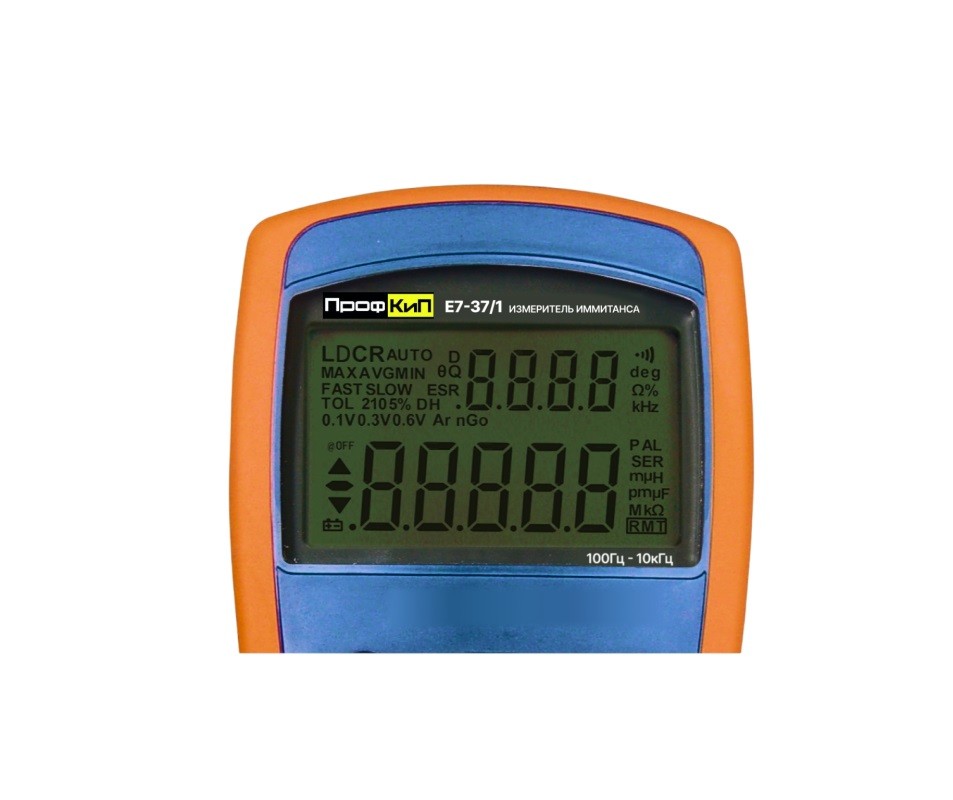

Назначение измерителя иммитанса портативного ПрофКиП Е7-37/1
Измерители иммитанса портативные ПрофКиП Е7-37/1 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.
Особенности измерителя иммитанса портативного ПрофКиП Е7-37/1
- Максимальная частота тестового сигнала: 10 кГц
- Базовая погрешность: 0,1%
- Типичное сверхнизкое энергопотребление: 25 мА
- Интеллектуальная функция автоматического измерения иммитанса
- Скорость тестирования переменного тока до 4 измерений в секунду
- Зарядка аккумулятора при запуске и остановке
- Функция защиты тестовых выводов
- Хранение данных, запись максимальных/минимальных/средних значений
- Программное обеспечение
- Яркий двухцветный литой корпус
| Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-37/1 |
| Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
| 100, 120 Гц |
20 мФ |
±(0,05·Сх+0,005) мФ |
| 4 мФ |
±(0,015·Сх+0,0003) мФ |
| 400 мкФ |
±(0,015·Сх+0,02) мкФ |
| 40 мкФ |
±(0,01·Сх+0,002) мкФ |
| 4 мкФ |
±(0,01·Сх+0,0002) мкФ |
| 400 нФ |
±(0,001·Сх+0,02) нФ |
| 40 нФ |
±(0,0035·Сх+0,003) нФ |
| 4 нФ |
±(0,0125·Сх+0,0005) нФ |
| 1 кГц |
1000 мкФ |
±(0,02·Сх+0,5) мкФ |
| 400 мкФ |
±(0,015·Сх+0,03) мкФ |
| 40 мкФ |
±(0,01·Сх+0,002) мкФ |
| 4 мкФ |
±(0,01·Сх+0,0002) мкФ |
| 400 нФ |
±(0,001·Сх+0,02) нФ |
| 40 нФ |
±(0,001·Сх+0,002) нФ |
| 4 нФ |
±(0,0035·Сх+0,0003) нФ |
| 400 пФ |
±(0,0125·Сх+0,05) пФ |
| 10 кГц |
100 мкФ |
±(0,03·Сх+0,05) мкФ |
| 40 мкФ |
±(0,015·Сх+0,003) мкФ |
| 4 мкФ |
±(0,01·Сх+0,0002) мкФ |
| 400 нФ |
±(0,001·Сх+0,02) нФ |
| 40 нФ |
±(0,001·Сх+0,002) нФ |
| 4 нФ |
±(0,001·Сх+0,0002) нФ |
| 400 пФ |
±(0,0035·Сх+0,03) пФ |
| 40 пФ |
±(0,0125·Сх+0,05) пФ |
| Сх – измеренное значение электрической емкости |
| Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-37/1 |
| 100, 120 Гц |
1000 Гн |
±(0,01·Lх+0,3) Гн |
| 400 Гн |
±(0,0035·Lх+0,02) Гн |
| 40 Гн |
±(0,001·Lх+0,002) Гн |
| 4 Гн |
±(0,001·Lх+0,0002) Гн |
| 400 мГн |
±(0,001·Lх+0,02) мГн |
| 40 мГн |
±(0,0045·Lх+0,002) мГн |
| 4 мГн |
±(0,014·Lх+0,0005) мГн |
| 1 кГц |
100 Гн |
±(0,01·Lх+0,03) Гн |
| 40 Гн |
±(0,0035·Lх+0,002) Гн |
| 4 Гн |
±(0,001·Lх+0,0002) Гн |
| 400 мГн |
±(0,001·Lх+0,02) мГн |
| 40 мГн |
±(0,001·Lх+0,002) мГн |
| 4 мГн |
±(0,0045·Lх+0,0002) мГн |
| 400 мкГн |
±(0,014·Lх+0,5) мкГн |
| 10 кГц |
1000 мГн |
±(0,008·Lх+0,3) мГн |
| 400 мГн |
±(0,0035·Lх+0,02) мГн |
| 40 мГн |
±(0,001·Lх+0,002) мГн |
| 4 мГн |
±(0,003·Lх+0,0002) мГн |
| 400 мкГн |
±(0,0045·Lх+0,02) мкГн |
| 40 мкГн |
±(0,014·Lх+0,05) мкГн |
| Lх – измеренное значение индуктивности |
| Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-37/1 |
100, 120 Гц, 1 кГц,
10 кГц |
10 МОм |
±(0,03·Rх+0,005) МОм |
| 4 МОм |
±(0,0125·Rх+0,0003) МОм |
| 400 кОм |
±(0,0035·Rх+0,02) кОм |
| 40 кОм |
±(0,001·Rх+0,002) кОм |
| 4 кОм |
±(0,001·Rх+0,0002) кОм |
| 400 Ом |
±(0,001·Rх+0,02) Ом |
| 40 Ом |
±(0,0035·Rх+0,002) Ом |
| 4 Ом |
±(0,01·Rх+0,0003) Ом |
| 0,4 Ом |
±(0,03·Rх+0,0005) Ом |
| Rх – измеренное значение электрического сопротивления переменного тока |
| Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-37/1 |
| Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
| 10 МОм |
±(0,02·RDCх+0,020) МОм |
| 4 МОм |
±(0,01·RDCх+0,0010) МОм |
| 400 кОм |
±(0,005·RDCх+0,05) кОм |
| 40 кОм |
±(0,001·RDCх+0,002) кОм |
| 4 кОм |
±(0,001·RDCх+0,0002) кОм |
| 400 Ом |
±(0,001·RDCх+0,02) Ом |
| 40 Ом |
±(0,001·RDCх+0,002) Ом |
| 4 Ом |
±(0,005·RDCх+0,0010) Ом |
| 0,4 Ом |
±(0,02·RDCх+0,0020) Ом |
| RDCх – измеренное значение электрического сопротивления постоянного тока |
| Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-37/1 |
| Напряжение питания, В: |
8,4 |
Нормальные условия измерений:
температура окружающей среды, °С
относительная влажность, %, не более |
от +18 до +28
75 |
Условия эксплуатации:
температура окружающей среды, °С
относительная влажность при +40 °C, %, не более |
от 0 до +40
76 |
| Габаритные размеры (длина × ширина × высота), мм, не более |
190 × 90 × 41 |
| Масса, кг, не более |
0.4 |
1. Измеритель иммитанса портативный ПрофКиП Е7-37/1 - 1 шт.;
2. Короткие провода со штекерами и зажимами типа «крокодил» - 2 шт.;
3. 5-ти проводной измерительный кабель с зажимами Кельвина - 1 шт.;
4. Пинцет-адаптер для SMD компонентов - 1 шт.;
5. Сетевой адаптер DC 12 В - 1 шт.;
6. Аккумулятор типа LH-200H7C, Ni-MH - 1 шт.;
7. Кабель USB - 1 шт.;
8. Руководство по эксплуатации - 1 шт.
Документы ПрофКиП Е7-37/1:
Отзывы ПрофКиП Е7-37/1:
Пока нет отзывов.
76 800 ₽
поверкa включена в стоимость
