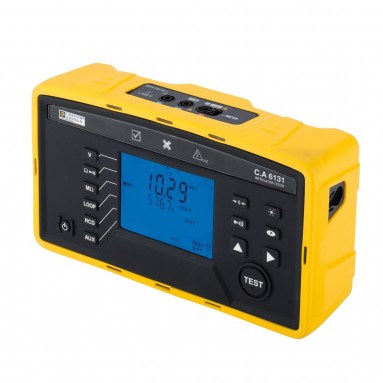

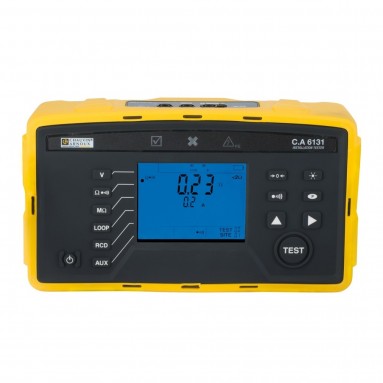

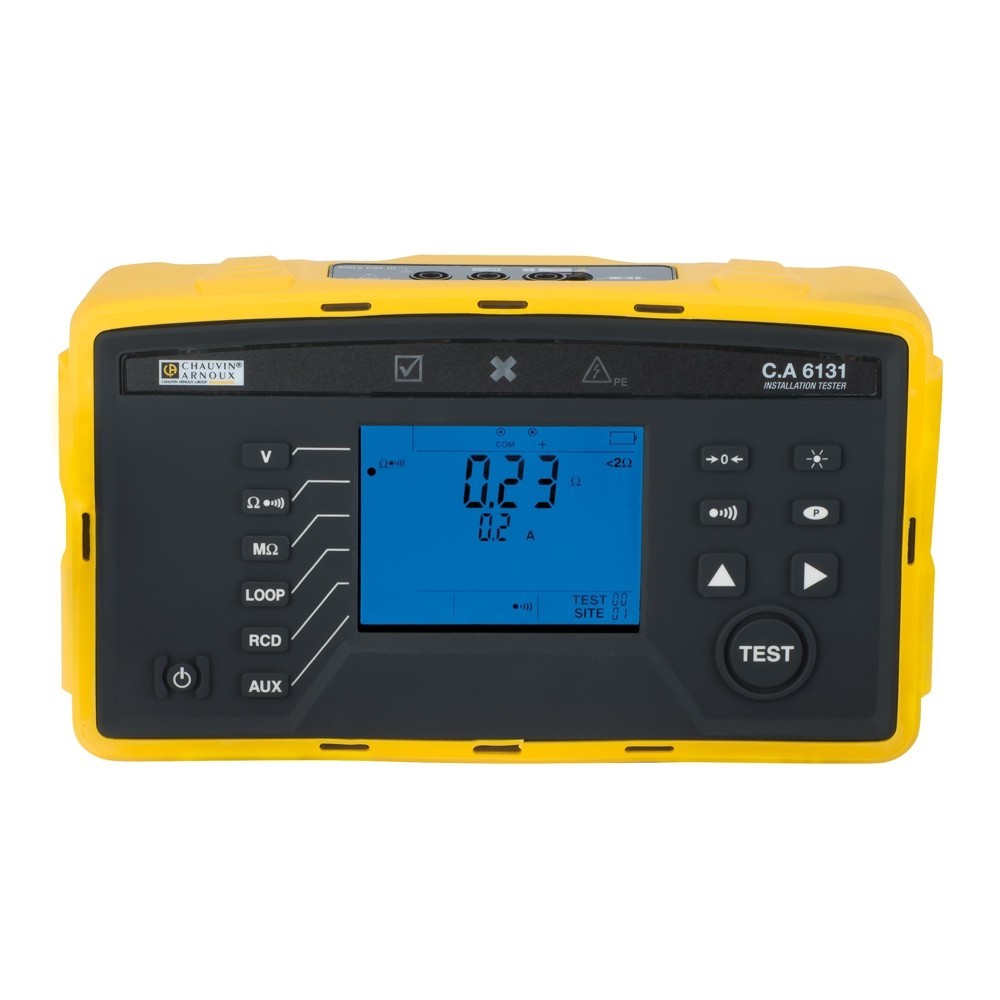

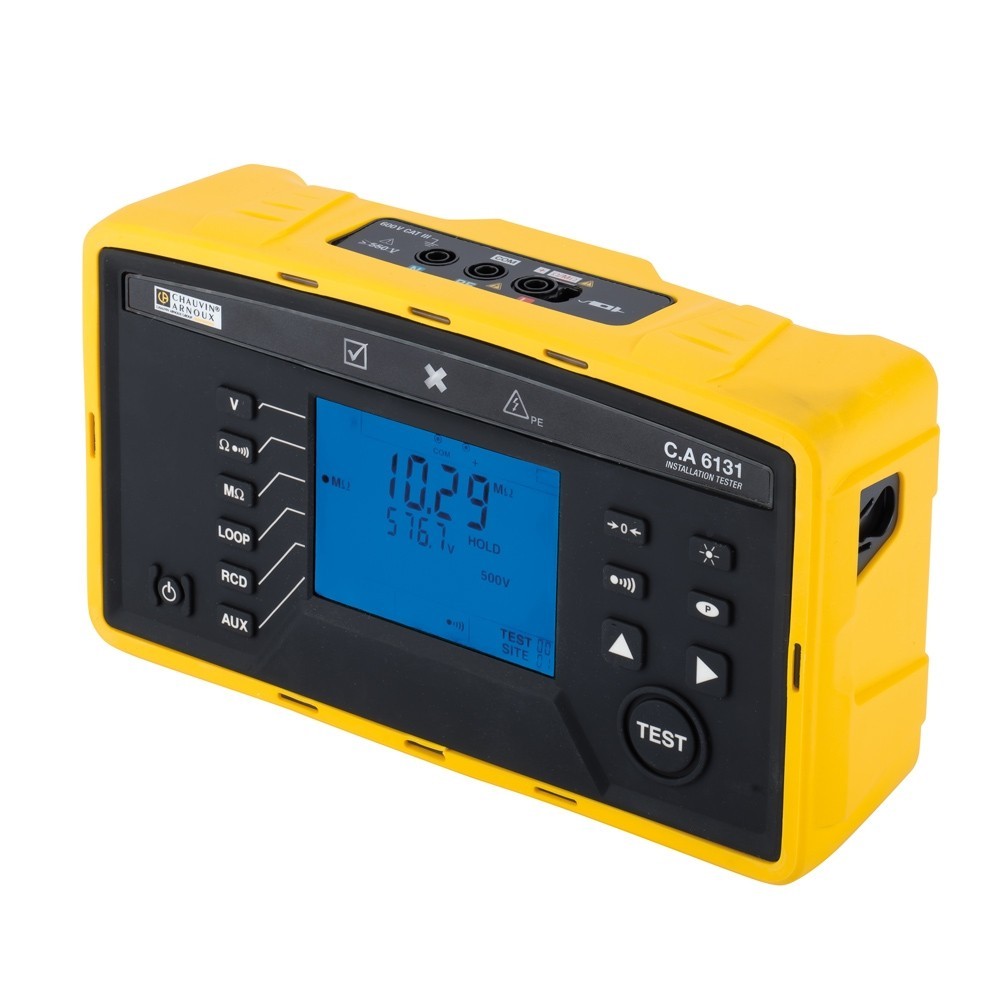

Измеритель параметров безопасности электроустановок Chauvin Arnoux CA6131

Описание:

Принцип действия измерителя C.A 6131 заключается в измерении встроенным цифровым мультиметром электрических величин, выбранных переключателем режимов. Испытательные сигналы, необходимые для измерений сопротивлений и параметров срабатывания УЗО формируются встроенными устройствами прибора. Управление измерением выполняется согласно программам, заложенным во внутреннем микропроцессоре.

Измеритель C.A 6131 содержит: мультиметр, микропроцессор, импульсный источник питания, генератор периодических импульсов, жидкокристаллический дисплей с подсветкой, поворотный переключатель режимов и кнопки управления. Для измерения силы тока используются токовые клещи (опция). Для связи с компьютером и распечатки результатов измерений прибор снабжен интерфейсом USB.

Конфигурация измерителя C.A 6131 позволяет его использование без предварительного ввода значений параметров измерений. Для большинства типов измерения достаточно выбрать переключателем режимов тип измерения и нажать клавишу TEST.

Выбор измеряемых величин может быть задан кнопками выбора функций или через меню в положении переключателя режимов SET-UP (Установка).

Измеритель C.A 6131 имеет подсказки по подключениям и операциям проведения измерений, сообщения об ошибках подключения, установках параметров, выхода значений за пределы диапазона измерения, определенных неисправностях электроустановок, а также указания способа устранения ошибки.

Назначение:

Основное назначение измерителя C.A 6131 измерение параметров электрических установок, необходимых при монтаже и периодической проверке электробезопасности:

• измерение напряжения постоянного и переменного тока;
• контроль целостности и измерение сопротивления цепи;
• измерение сопротивления изоляции;
• измерение сопротивления заземления (с тремя заземляющими стержнями);
• измерение полного сопротивления контура (Zs) и линии (ZI);
• измерение параметров заземления линии под напряжением (дополнительным датчиком);
• выборочное измерение сопротивления заземления (с дополнительным датчиком и дополнительными токовыми клещами);
• тест устройств защитного отключения (УЗО) в ступенчатом и импульсном режимах;

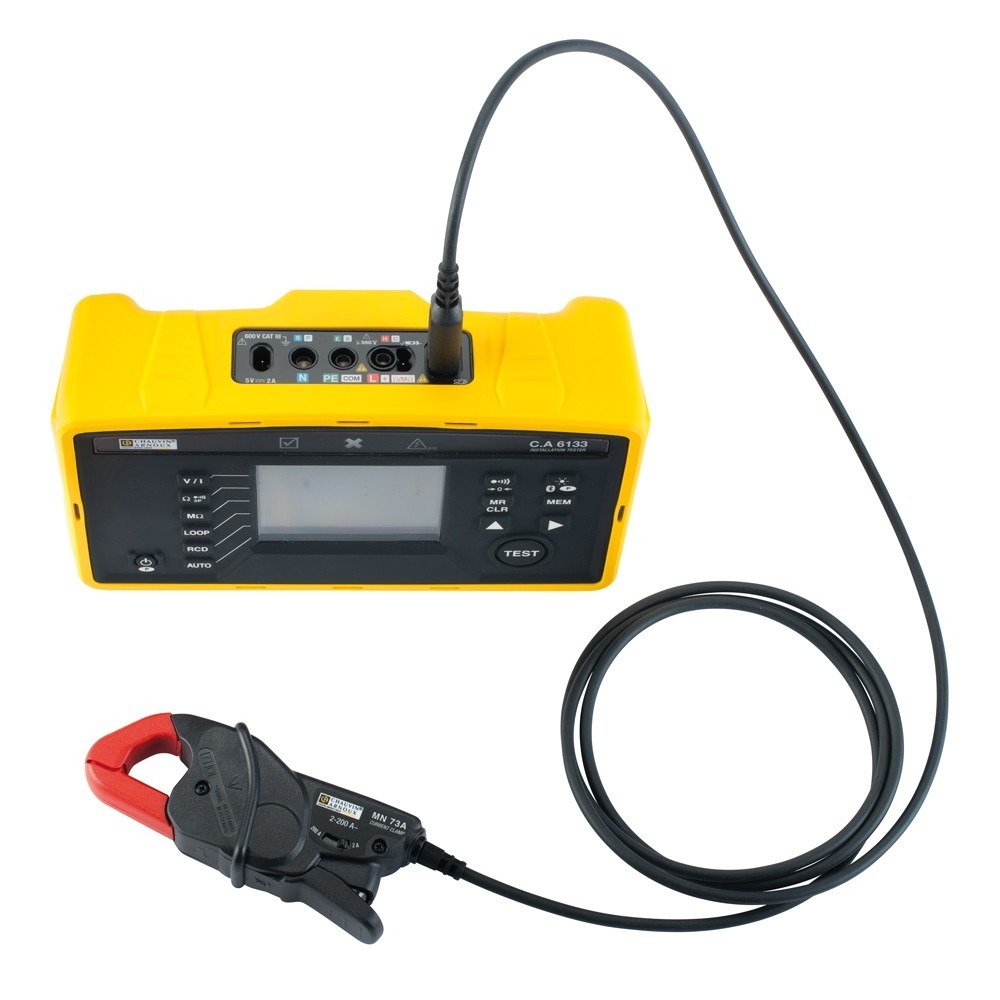

• измерение силы переменного тока (с дополнительными токовыми клещами);
• определение направления следования фаз;
• измерение мощности (однофазных или сбалансированных трехфазных систем переменного тока) с отображением кривых напряжения и/или тока;
• гармонический анализ напряжения и тока (с дополнительными токовыми клещами).
