Указатель напряжения двухполюсный универсальный УНН "Комби"

Указатель напряжения

Указатель напряжения двухполюсный универсальный УНН "Комби" со звуковой и световой индикацией предназначен для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках.


УНН "Комби" может быть использован в качестве однополюсного для определения фазных проводов.

Указатель напряжения универсальный УНН "Комби" позволяет проводить следующие операции:

  • определение фазного и нулевого проводов;
  • оценку уровня переменного напряжения (12, 220, 380 В);
  • определение наличия и полярности постоянного напряжения;
  • проверку целостности ("прозвонку") электрической цепи,
  • проверку диодов.

Особенности применения

УНН "Комби" не имеет переключателей режимов работы, оснащён устройством самоконтроля работоспособности. При отсутствии элемента питания УНН "Комби" сохраняет функции проверки наличия напряжения, определения рода тока, нахождения фазного провода.
Наличие и уровень напряжения или его отсутствие с помощью УНН "Комби" определяется по свечению индикаторов уровня напряжения "~12 В", "~220 В", "~380 В" и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.
Индикаторы, обозначенные знаками "+" и "-", позволяют определить род тока и полярность постоянного напряжения. Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.
При использовании указателя УНН "Комби" в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода, а палец руки оператора следует расположить на металлическом контакте, находящемся на боковой поверхности корпуса указателя.
При "прозвонке" электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.
При работе с указателем необходимо руководствоваться настоящим РЭ и документом "Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним".

Указатель напряжения - характеристики:

Напряжение индикации не более, В
12
При определении фазного провода, не более, В
90
Питание указателя, один элемент
10 +- 0,5
R6-UM-3 AA, В
1,5
Масса указателя не более, кг
0,2
Длина соединительного провода
0,9
не менее, м
1,0
Индикация режимов работы
световая, звуковая
Температурный диапазон, °С
0 ... +40
Срок службы, год, не менее
6

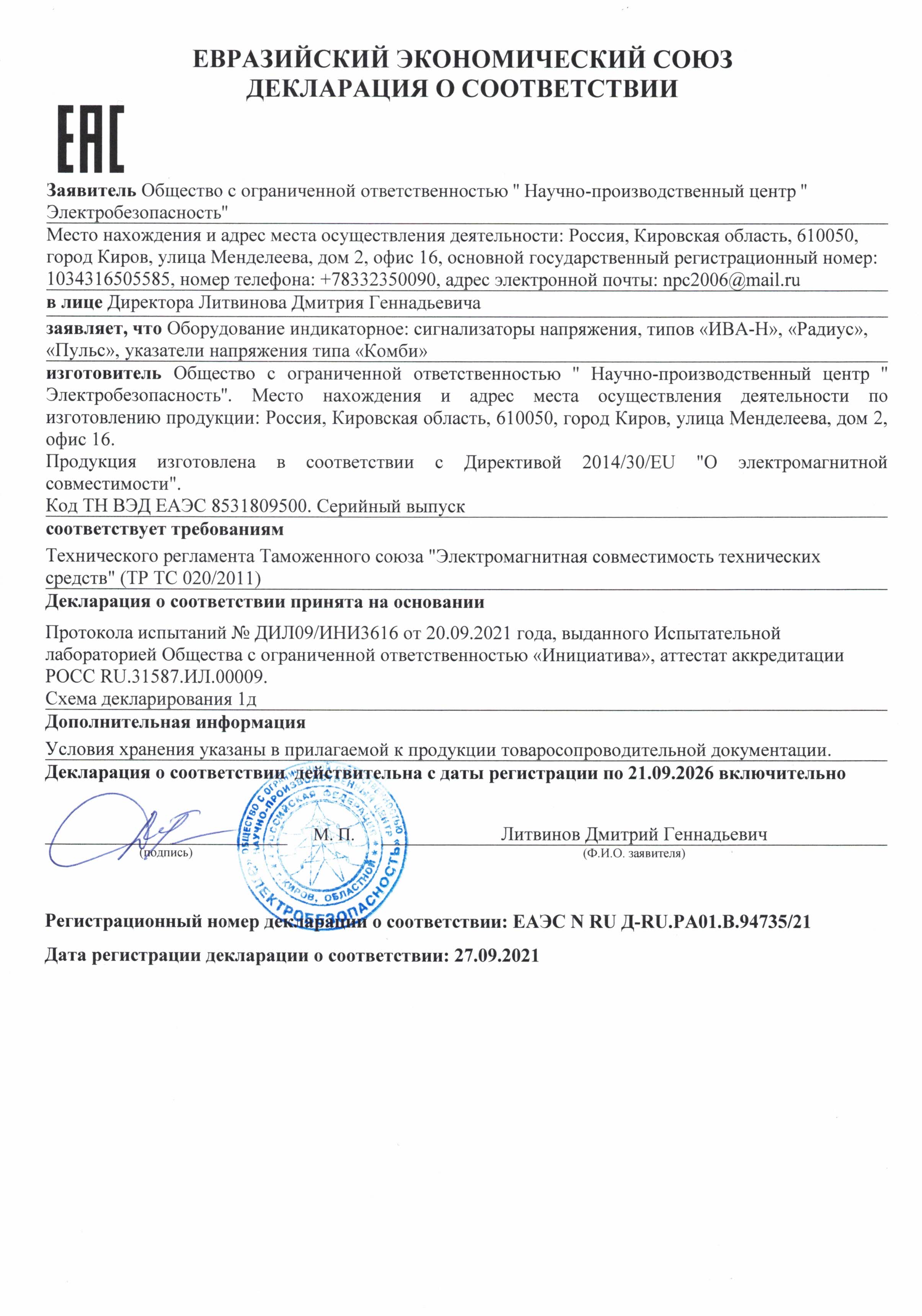

Документы Указатель напряжения двухполюсный универсальный УНН "Комби":
