Назначение устройства для поиска повреждений (с курсовым фонарем VONATEX) УПП-10:
Устройство для поиска повреждений УПП-10 предназначено для применения в воздушных и кабельных электрических сетях 6−10 кВ оперативно-выездными бригадами для ускорения выявления аварийных линий или их участков при наличии замыканий «на землю».
Описание устройства для поиска повреждений (с курсовым фонарем VONATEX) УПП-10:

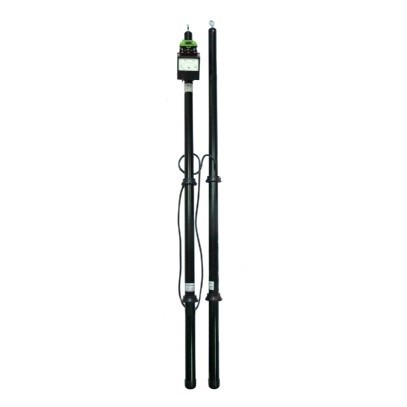

Устройство УПП-10 (рис. 1) состоит из двух полых штанг из стеклотекстолита.
По принципу действия устройство УПП-10 — это миллиамперметр выпрямительной системы для измерения тока до 150 мА при напряжении 6 или 10 кВ.
Устройство для поиска повреждений УПП-10 позволяет исключить пробные включения на возможное короткое замыкание, опасные для оборудования и персонала, особенно в сетях с большими токами коротких замыканий (кабельные сети крупных городов, предприятий).
Дополнительно устройство может использоваться при фазировке сети 6−10 кВ, при проверке исправности высоковольтных предохранителей и при необходимости отличить рабочее напряжение от наведенного.
Поиск поврежденных линий выполняет оператор в диэлектрических перчатках, на изолирующем коврике и в защитной каске с лицевым щитком. В процессе работы лишнюю часть провода УПП-10 наматывают на рабочую часть штанги выше разделительного кольца.
Электроизолированный курсовой фонарь VONATEX™ облегчает работу в условиях недостаточной освещенности. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря. Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.
Устройство может поставляться со специальной заземляющей штангой, что позволяет выявлять поврежденные линии с междуфазными замыканиями без коротких замыканий на землю, а также обрывы фаз как с включенными, так и с отключенными силовыми трансформаторами на различных трансформаторных подстанциях. Специальная заземляющая штанга представляет собой полую трубу из стеклопластика с токоограничивающими резисторами, контактным выводом, проводом и заземляющим зажимом.
