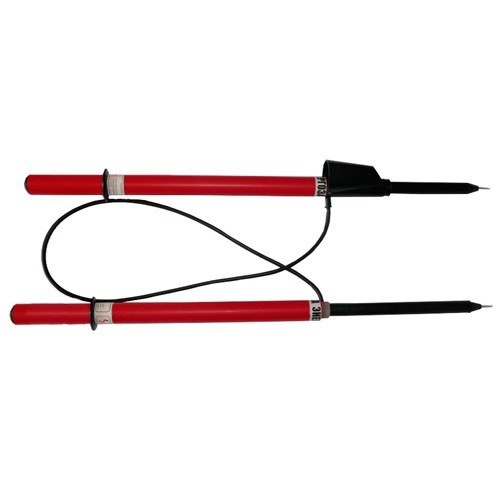

УВНУ-2М ТФ указатель напряжения

Код: 11525

Описание в PDF

Бренд: Энергобезопасность
Гарантия 1 год

Указатель высокого напряжения с трубкой фазировки 6-10 кВ типа УВНУ-2М ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока частотой 50 и 60 Гц, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98% (при температуре 25°С).

Указатель УВНУ-2М ТФ работает без заземления. При работе на деревянных опорах допускается заземление рабочей части.

Порог срабатывания указателя
Напряжение электроустановки кВ	Схема согласного вкючения	Схемы встречного включения
	Порог срабатывания В, не ниже	Порог срабатывания В, не выше
6 10	7600 12700	1500 2500
Общие характеристики
Параметр	Значение
Габаритные размеры указателя в собранном виде	Ф 72 x 745 мм
Габаритные размеры трубки фазировки	Ф 52 x 745 мм
Масса указателя, не более	0,8
Длина провода для фазировки не менее	1000 мм
