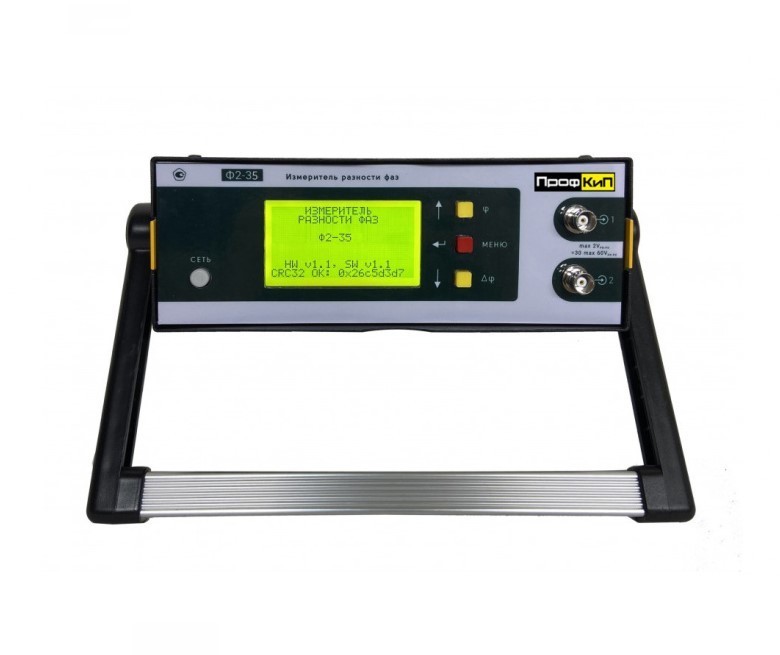

ПрофКиП Ф2-35 измеритель разности фаз

Код: 003130

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 80535-20
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение измерителя разности фаз ПрофКиП Ф2-35

Измеритель разности фаз ПрофКиП Ф2-35 предназначен для измерения разности фаз между двумя синхронными синусоидальными сигналами с цифровым отображением информации. Прибор может быть использован для снятия фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т.д. Прибор предназначен для работы в цеховых и лабораторных условиях при температуре окружающей среды от +5 до +45 °С и относительной влажности не более 95%. Приборы разработаны и выпускаются компанией ПрофКиП для замены устаревших моделей измерителей Ф2-1, Ф2-3, Ф2-4, Ф2-7, Ф2-13, Ф2-16, Ф2-28, Ф2-34 (г.Краснодар).

Особенности и преимущества измерителя разности фаз ПрофКиП Ф2-35

Диапазон частот: от 0,5 Гц до 5 МГц
Диапазон измерения углов фазового сдвига: от 0 до 360°
Разрешающая способность 0,01°
Современный ЖК-дисплей
Страна производства Россия
Включены в Госреестр средств измерений РФ
Поверка включена в стоимость изделия

Метрологические и технические характеристики измерителя разности фаз ПрофКиП Ф2-35
Диапазон измерений углов фазового сдвига сигналов, градус	от 0,1 до 359,99
Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус	±(0,25/U+10^-7·f)
Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1 В, градус	±(0,05+10^-7·f)
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус	±0,02·А
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус	±0,03·А
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус	±0,05·А
Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В	от 0,001 до 1
Диапазон входных напряжений со встроенным делителем 1:30, В	от 0,1 до 30
Диапазон входных напряжений с внешним делителем 1:200, В	от 0,5 до 200
Общие характеристики характеристики измерителя разности фаз ПрофКиП Ф2-35
Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц	от 200 до 240 от 47 до 63 Гц
Максимальная потребляемая мощность, не более, В·А	30
Входное активное сопротивление измерителя, не менее, МОм	1
Габаритные размеры, мм, не более (ВхШхГ)	90х270х390
Масса, кг, не более	4,8
Условия эксплуатации:
– температура окружающей среды, °C – относительная влажность, не более, %	от +18 до +28 80

1. Измеритель разности фаз ПрофКиП Ф2-35 - 1 шт.;
2. Шнур питания SCZ-1 - 1 шт.;
3. Вставка плавкая 1 А (установлены в приборе) - 250 В - 2 шт.;
4. Руководство по эксплуатации - 1 шт.;
5. Формуляр - 1 шт.
