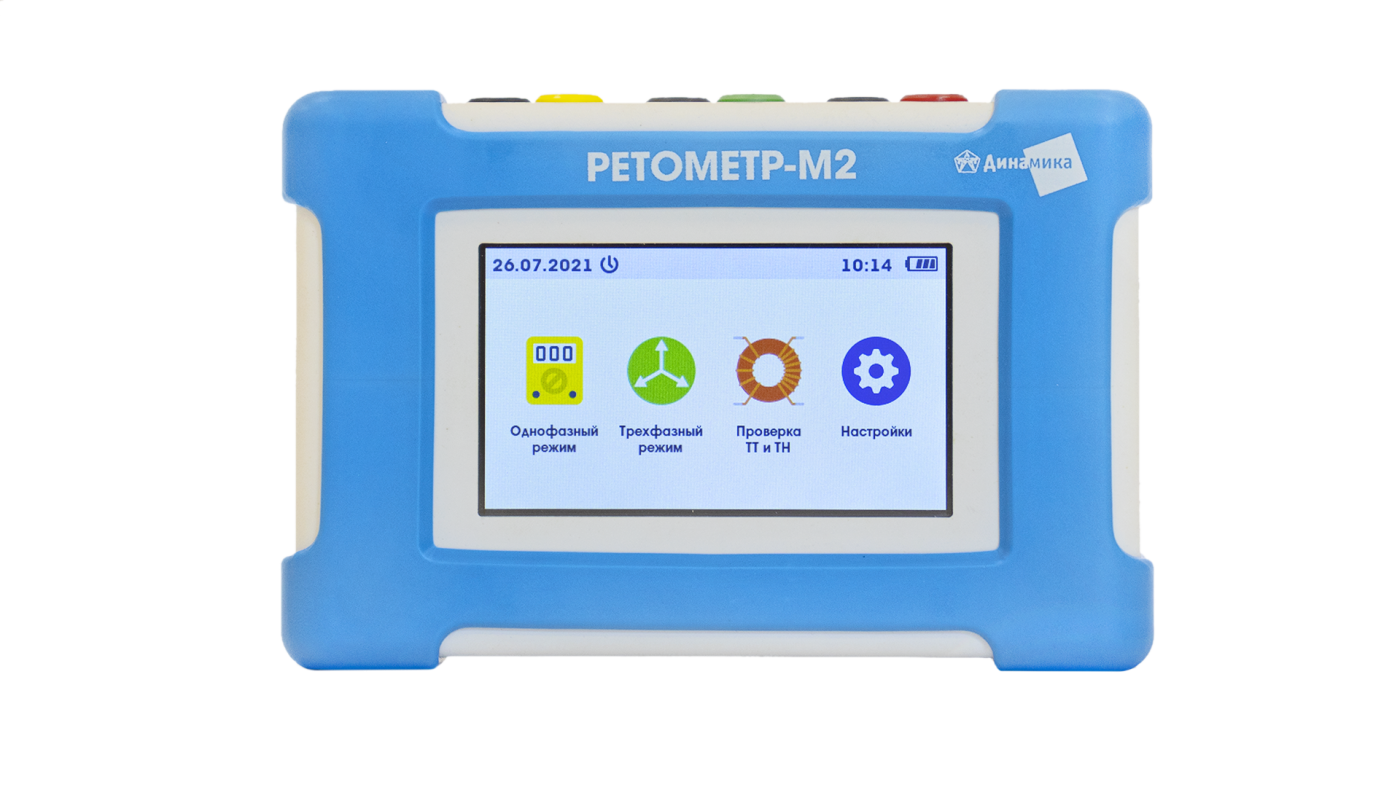

РЕТОМЕТР-М2 – трехфазный многофункциональный и полностью автоматизированный прибор нового поколения, предназначенный для измерения параметров в трехфазных и однофазных электрических цепях с рабочей частотой 50 Гц, и позволяющий осуществлять поиск источника искажений без применения дорогих устройств анализа сети.
Прибор является незаменимым помощником для персонала служб релейной защиты и автоматики энергопредприятий, служб главного энергетика, промышленных предприятий и многих других специалистов, занятых эксплуатацией электроустановок.
Преимущества нового РЕТОМЕТРа-М2
- трехфазный и однофазный режимы измерения с возможностью вывода на экране в текстовом и графическом виде измеряемых параметров;
- измерение силы переменного тока до 40 А с возможностью расширения до 30 кА при использовании токовых клещей РЕТ-ДТ;
- измерение напряжения до 750 В, что позволяет работать в сетях 660 В;
- измерение всех параметров однофазной и трехфазной систем: измерение тока и напряжения с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, а также полного, активного и реактивного сопротивления контролируемой цепи;
- анализ трехфазной системы: измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения с расчетом их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
- сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
- режим «Полярность ТТ и ТН»: определение полярности обмоток у трансформаторов тока и напряжения;
- режим «Прозвонка»: безопасная проверка целостности соединений в цепи;
- малогабаритные токовые клещи дают возможность измерения тока в самых труднодоступных местах;
- фиксация на экране измеряемых параметров;
- встроенный аккумулятор, обеспечивающий быстрый заряд и отсутствие «эффекта памяти»;
- ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор как на металлической поверхности, так и на клапане сумки;
- контрастный цветной дисплей с сенсорным управлением;
- простой и понятный интерфейс для быстрого и удобного взаимодействия с прибором;
- наглядное построение трехфазной векторной диаграммы;
- удобный способ зарядки с помощью порта USB type-C;
- возможность сохранения и просмотра результатов измерений на ПК;
- возможность удаленного обновления прошивки прибора (через ПК).
Область применения
РЕТОМЕТР-М2 позволяет осуществлять:
- измерение тока и напряжения однофазной системы с расчетом полной, активной и реактивной мощности, к.п.д. – cosφ и потери – tgφ, а также полного, активного и реактивного сопротивления контролируемой цепи;
- снятие трехфазной векторной диаграммы напряжения и тока, измерение полной, активной и реактивной мощности, cosφ, в каждой фазе, а также трехфазной активной мощности и общего коэффициента мощности;
- измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения, их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
- выполнение полного комплекса измерений на основной, третьей, пятой, седьмой и девятой гармониках благодаря подключаемому входному цифровому фильтру на 50, 150, 250, 350, 450 ГЦ;
- сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
- контроль чередования фаз;
- одновременное измерение в двух гальванически развязанных цепях напряжения постоянного тока;
- проверку целостности проводов и соединений;
- проверку полярности обмоток трансформаторов тока и напряжения.
Удобство эксплуатации
Прибор очень удобен и прост в эксплуатации, может длительное время работать в автономном режиме от встроенного аккумулятора, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности.
Корпус прибора выполнен из ударопрочной пластмассы и поставляется в удобной сумке с ремнем, которая служит также и для хранения аксессуаров. Кроме этого, РЕТОМЕТР-М2 помещен в защитный чехол, позволяющий крепить прибор на верхнем клапане сумки или на металлической поверхности (шкаф, панель, реечная конструкция панели и т.д.)
