М3-111 ваттметр поглощаемой мощности

Описание в PDF

Бренд: Контрольно-измерительные приборы
Страна бренда: Россия
Гарантия 1 год

Область применения

Измеритель мощности ВЧ/СВЧ сигналов М3-111 предназначен для измерения мощности ВЧ/СВЧ сигналов с любым видом модуляции, в том числе, ИМ, измерительных генераторов и других источников в коаксиальных трактах 7,0/3,04 мм с импедансом 50 Ом, а также для поверки ваттметров более низкого класса, измерения затухания четырехполюсников, измерение уровня излучения с применением калибровочных антенн.

В основу работы ваттметра положен принцип преобразования мощности ВЧ/СВЧ сигналов в тепловую энергию с последующим измерением выделяемой тепловой мощности (калориметрический метод измерения).

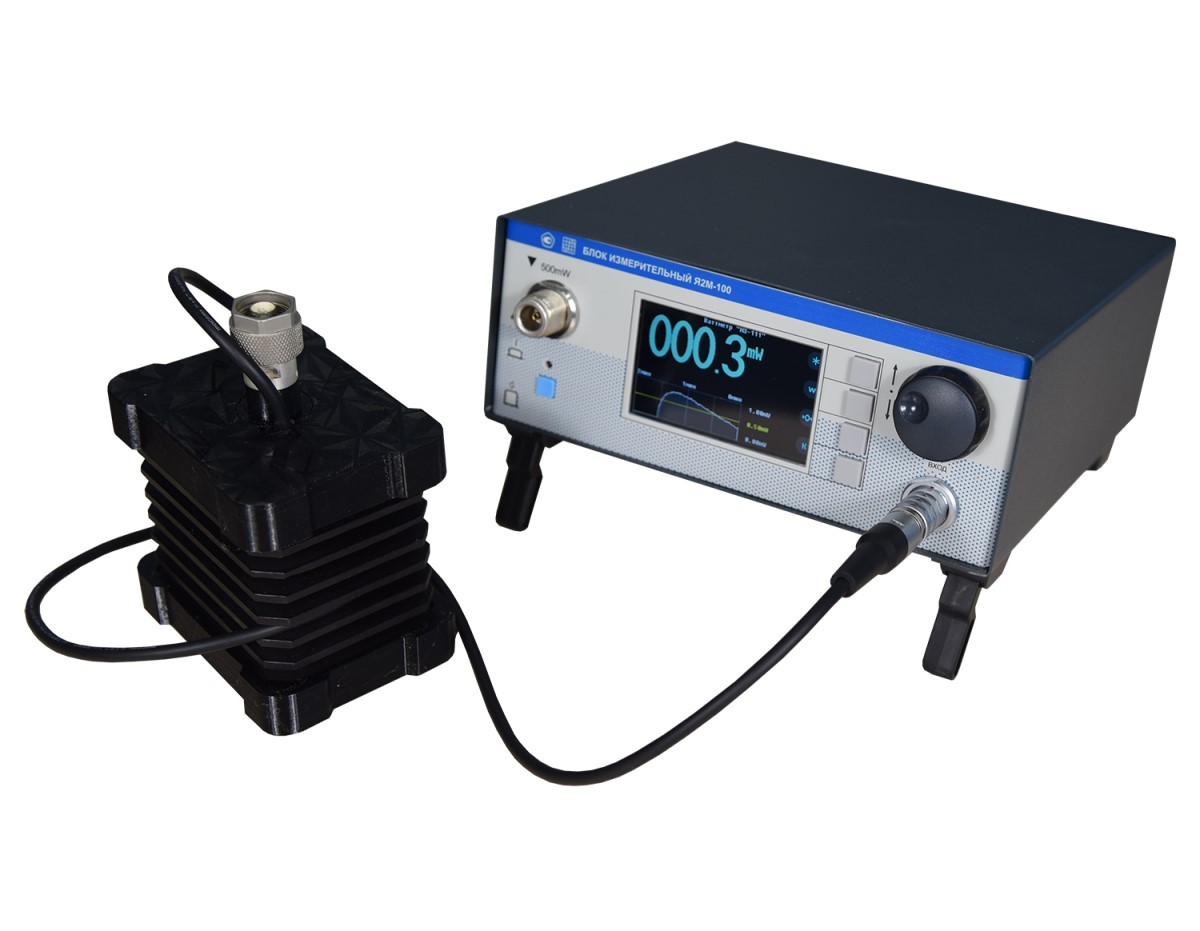

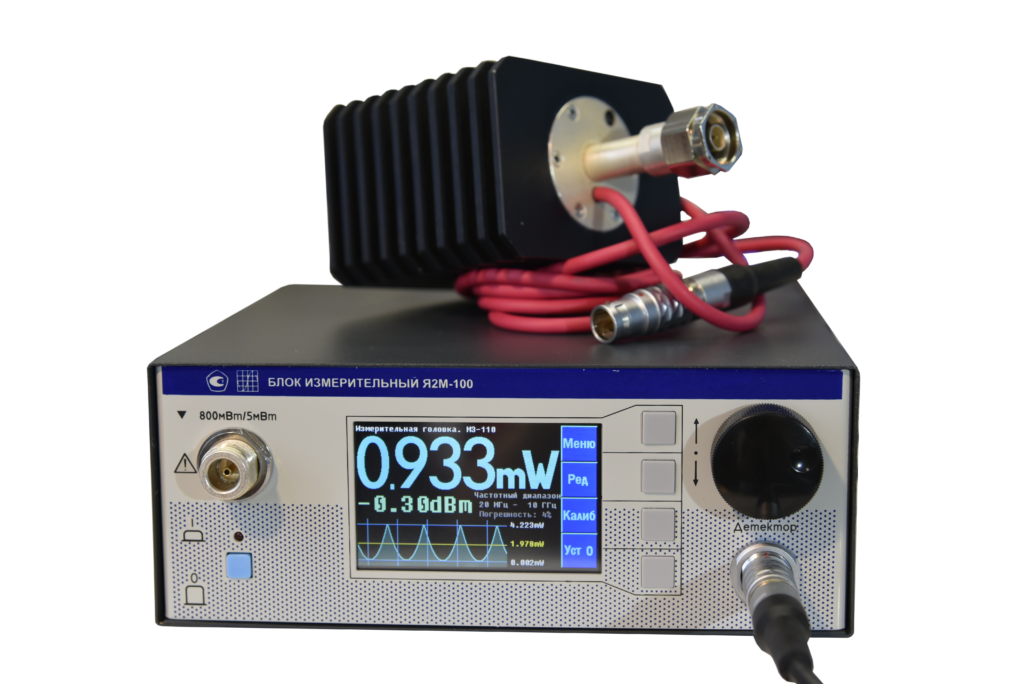

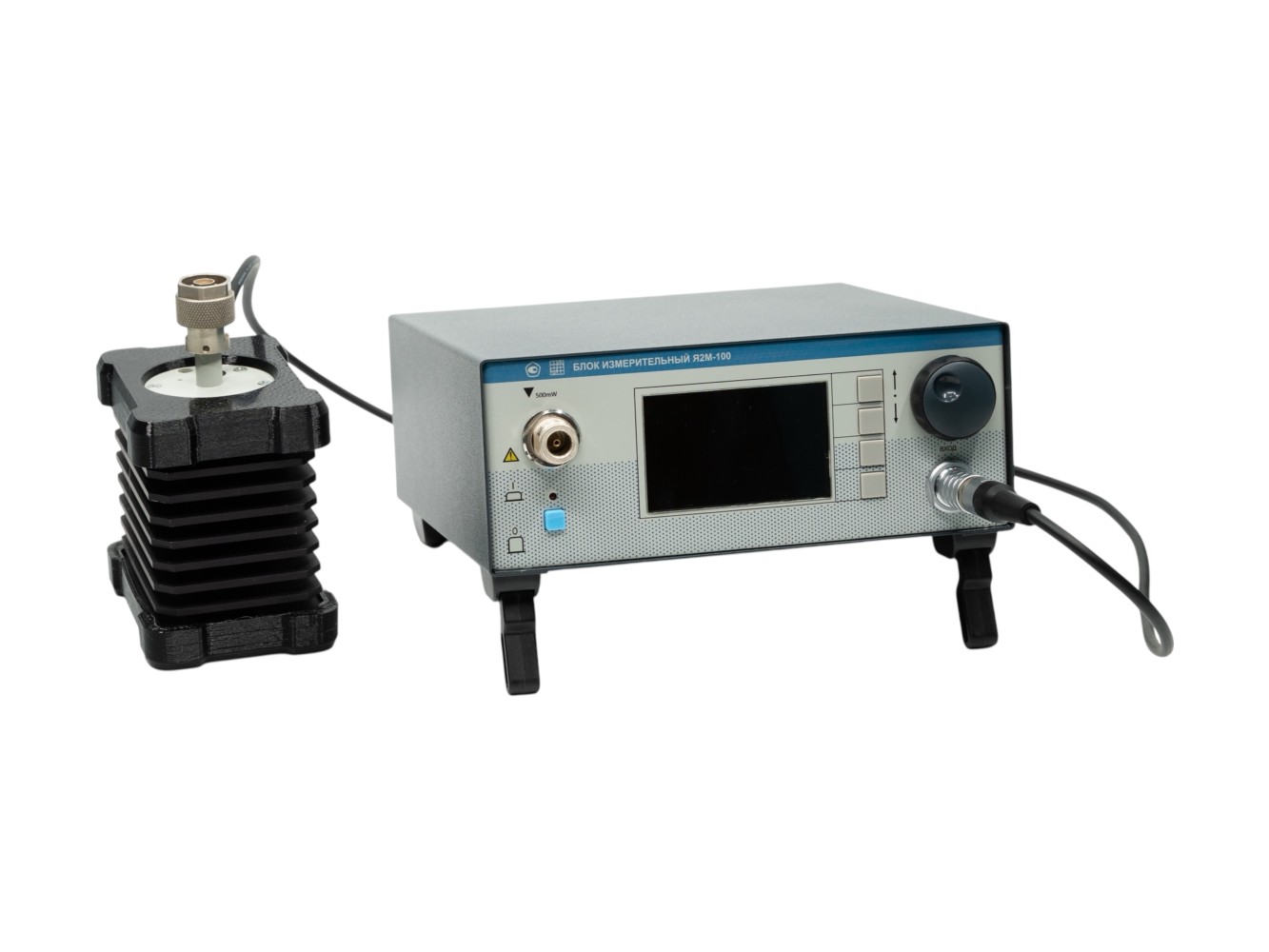

Ваттметр модификации МЗ-111 состоит из измерительного блока, в котором происходит обработка информации, полученной посредством выносных датчиков (преобразователей) и вывод её на графический дисплей.

Характеристики	Значения
Тип преобразования	Калориметрический
Частотный диапазон	0 МГц - 18 ГГц.
Диапазоны измерения мощности	10 мВт - 20 Вт.
Погрешность с учетом рассогласования	Не более 4%
КСВН	Не более 1,4
Питание от бортовой сети	(18 -36 В), 49 - 1000 Гц.
Питание от сети переменного тока	180 – 240 В, 49 - 1000 Гц.
Потребляемая мощность	Не более 20 Вт.
Габаритные размеры (ШхГхВ)	Не более 210х180х90 мм.
Масса	Не более 2,5 кг.

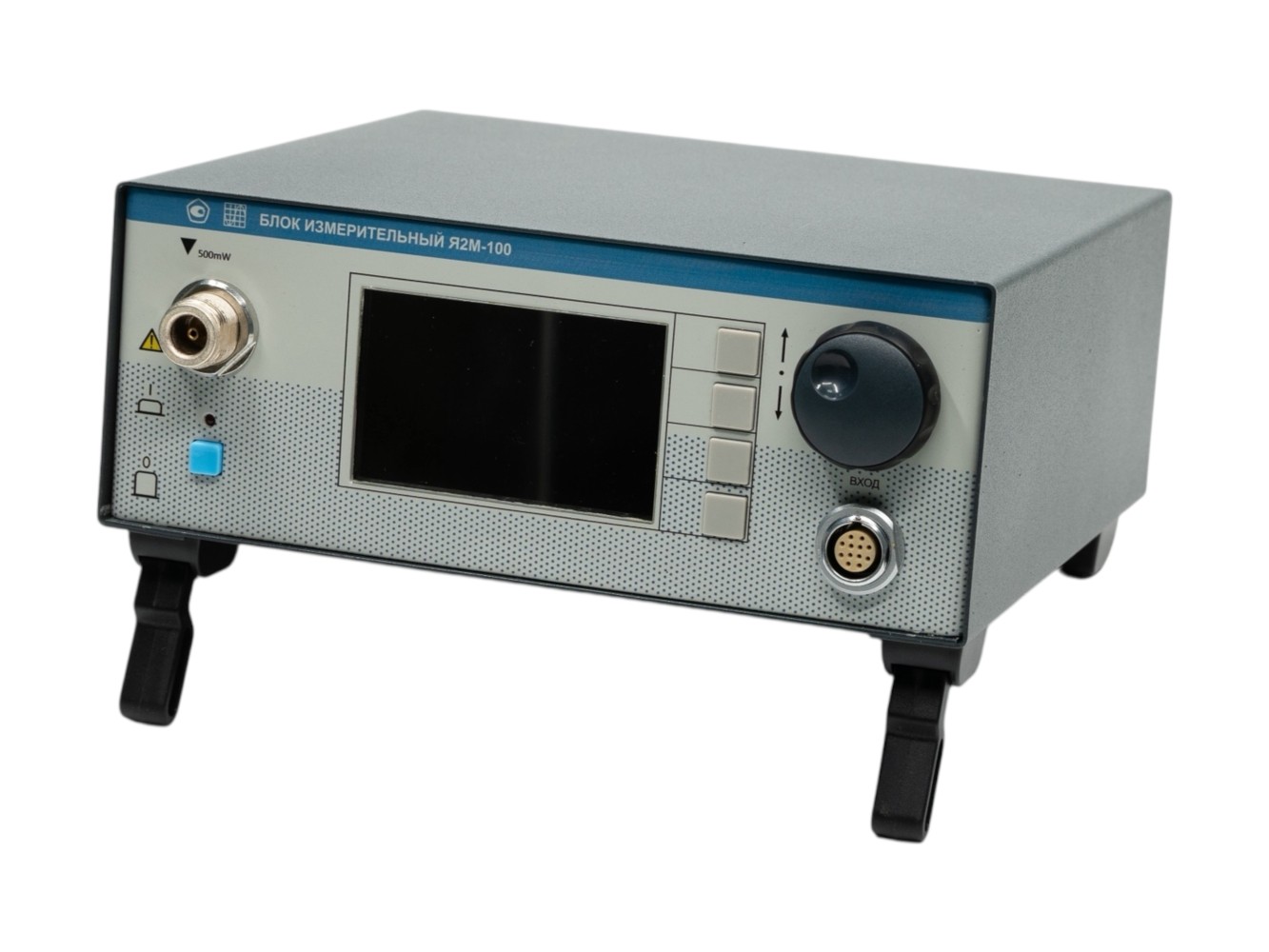

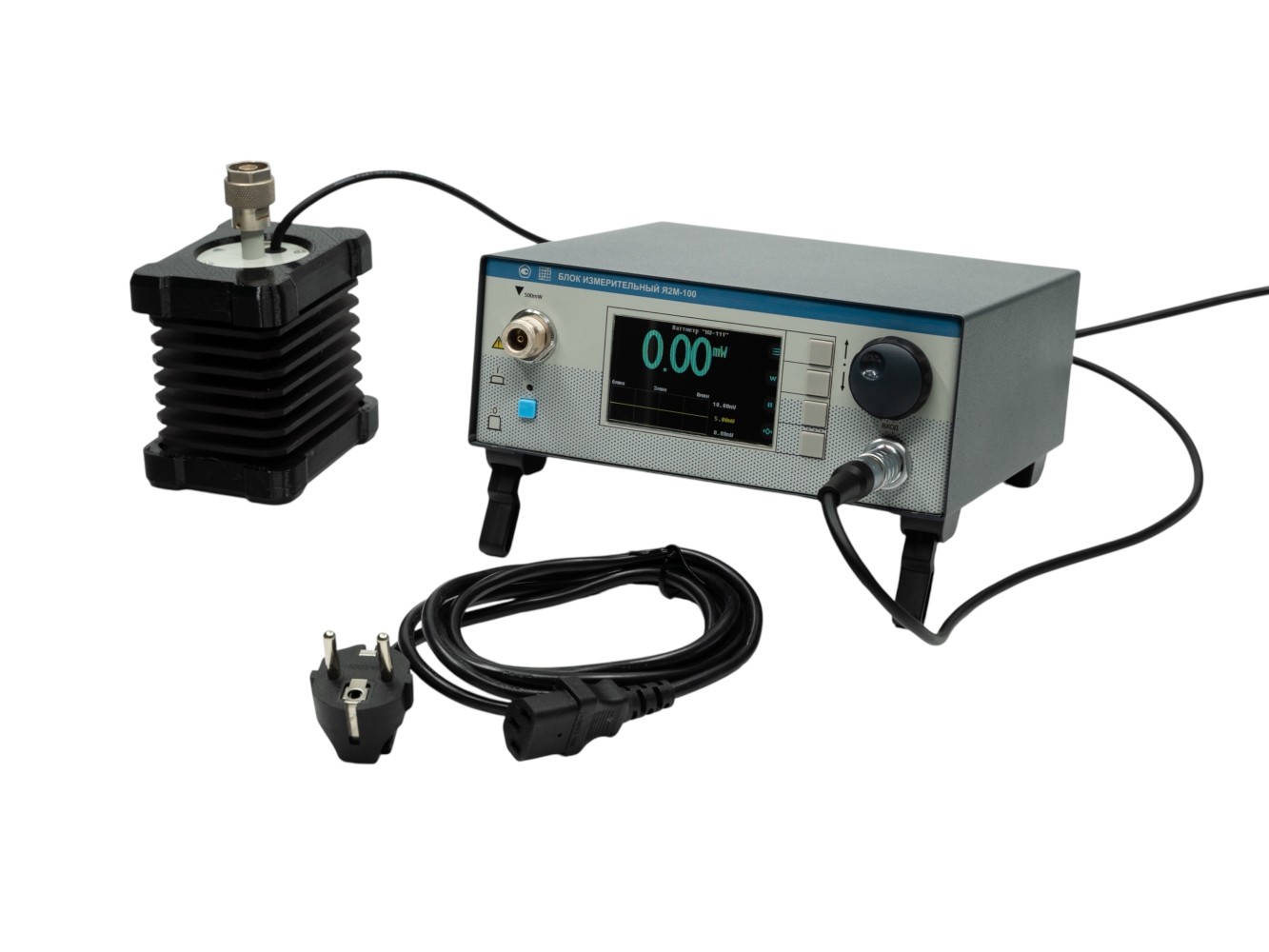

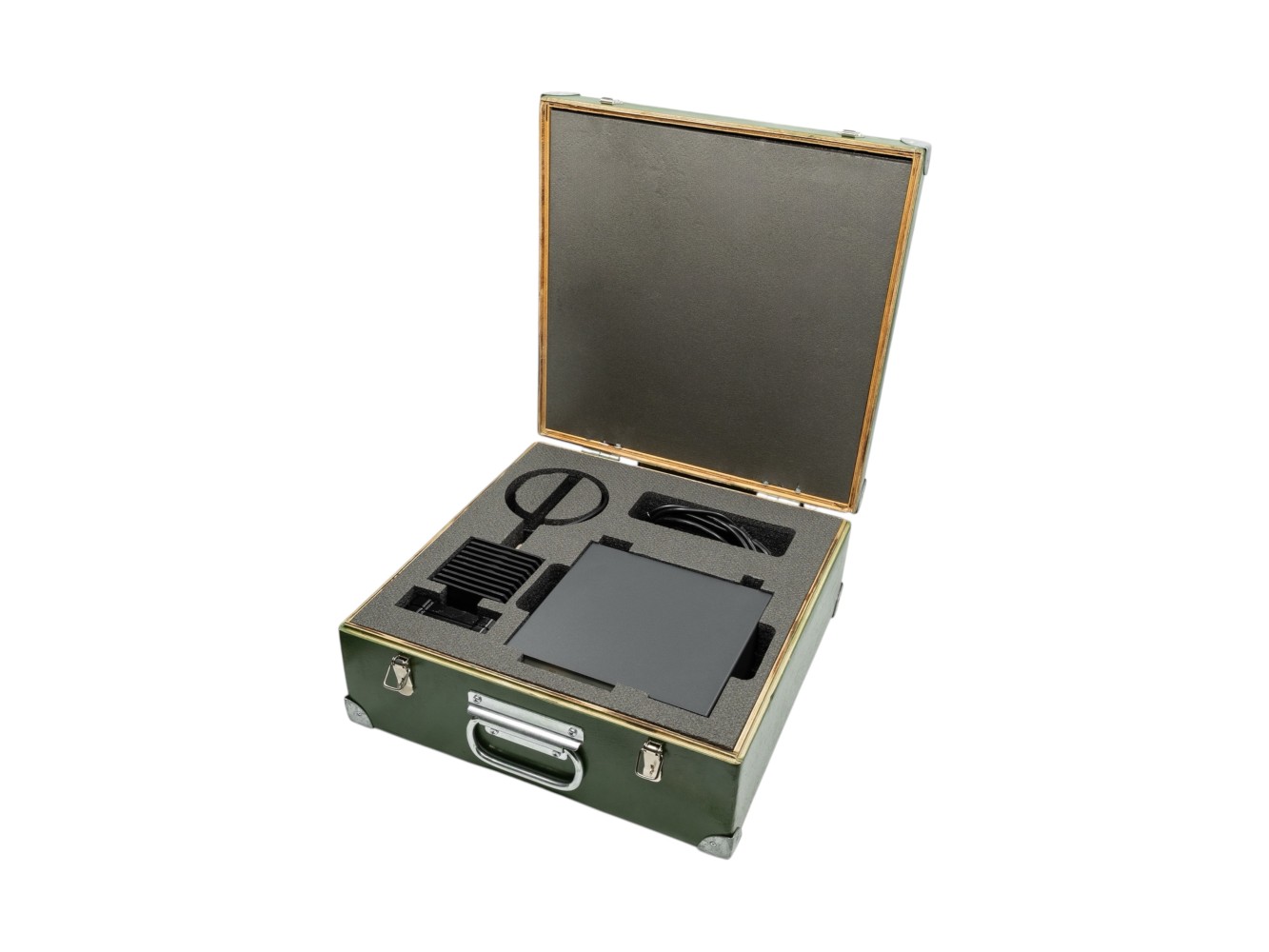

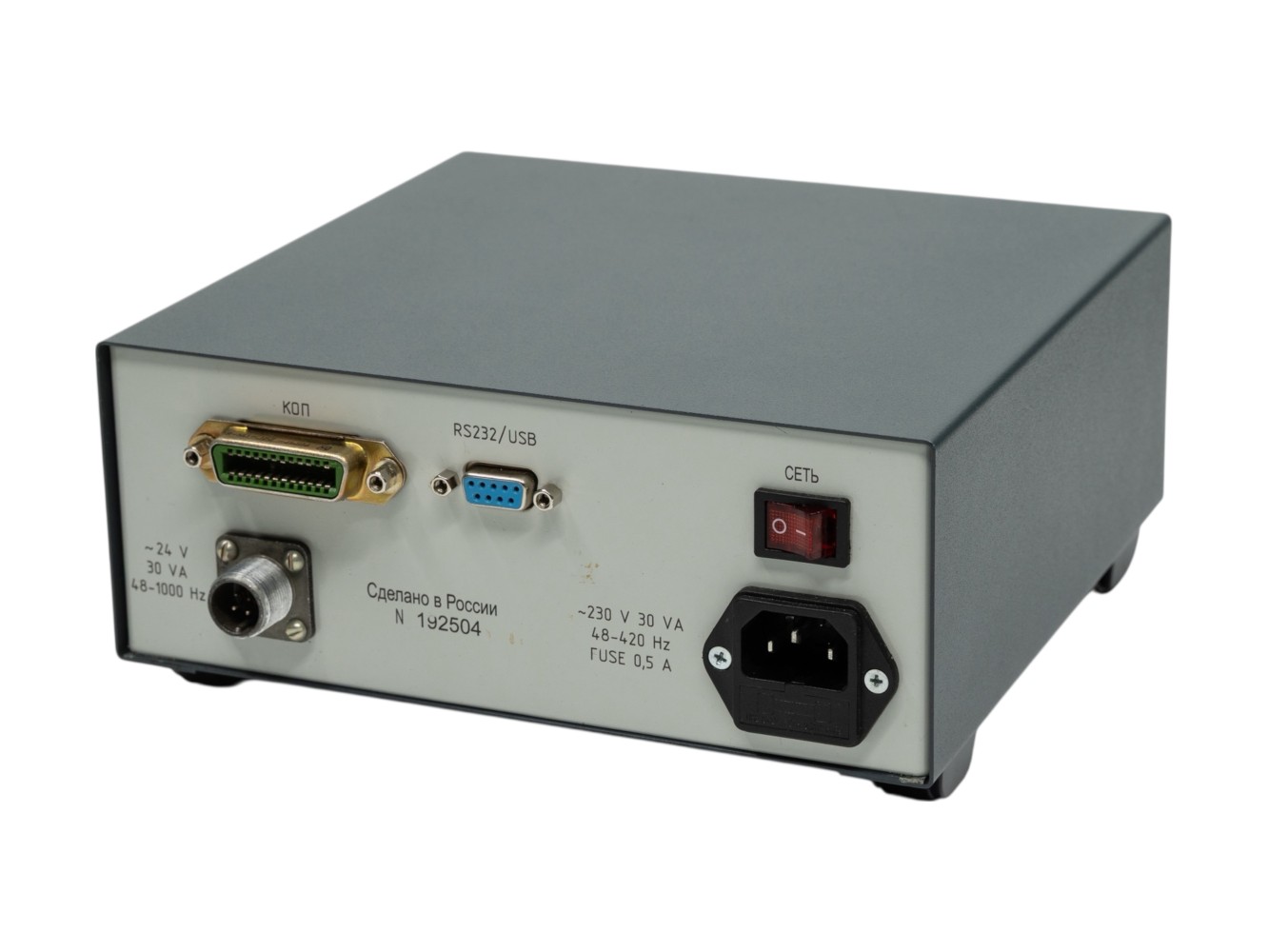

1. Блок измерительный Я2М-100 - 1 шт.;

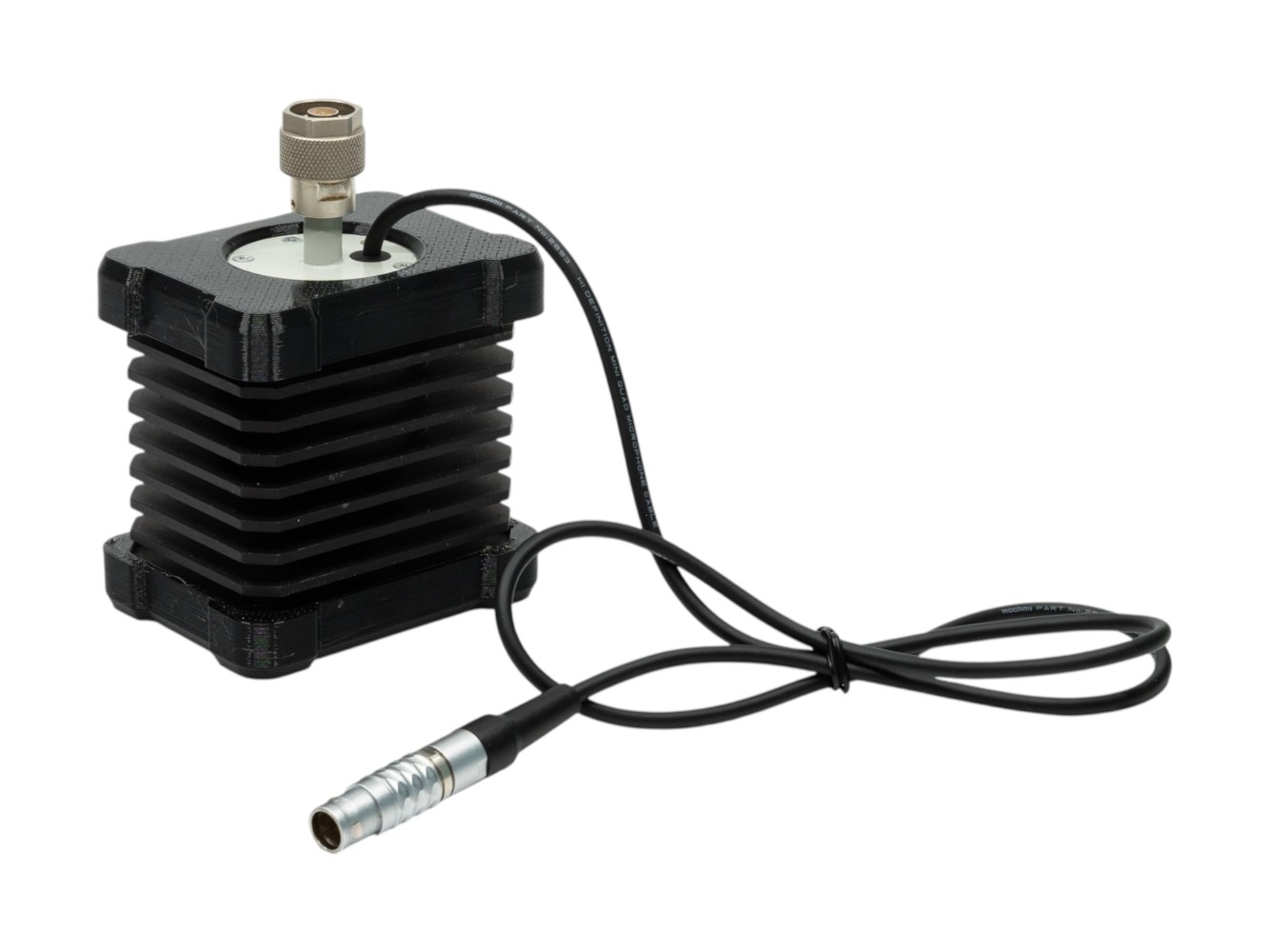

2. Измерительный калориметрический преобразователь - 1 шт.;
3. Кабель питания сетевой - 1 шт.;
4. Руководство по эксплуатации - 1 шт.;
5. Формуляр - 1 шт.;
6. Методика поверки - 1 шт.
