Назначение ваттметра поглощаемой мощности ПрофКиП М3-51

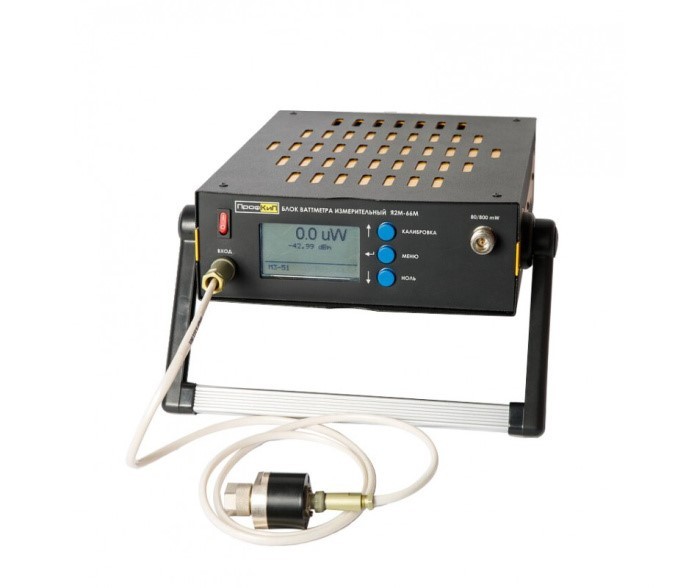

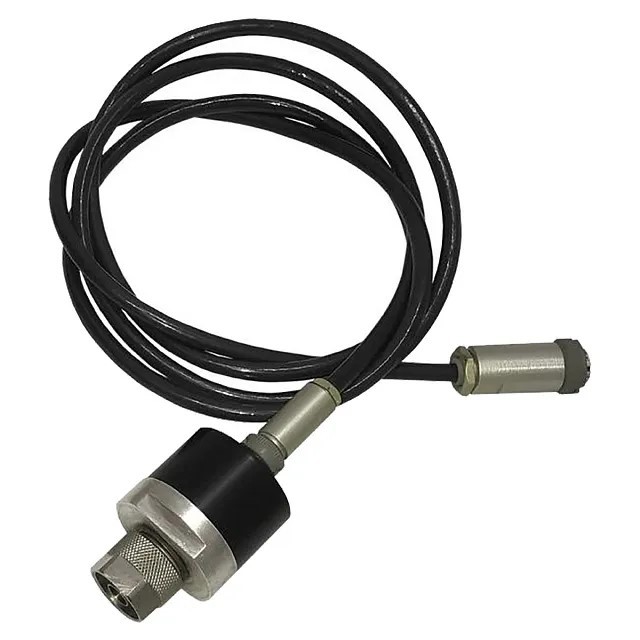

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-51
- Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц
- Диапазон измерения мощности: 1 мкВт … 10 мВт
- БИ выполнен на базе металлического несущего корпуса "Надел-75"
- Большой графический ЖК-дисплей
- Интуитивно понятное меню
- Измерение мощности в W и dBm
- Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
- Относительные измерения dB и %

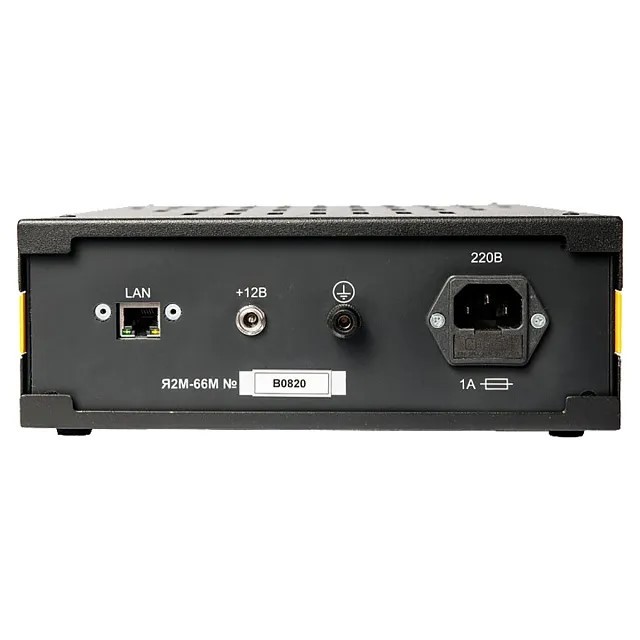

- Дистанционное управление (LAN)
Основные функции блока измерительного ПрофКиП Я2М-66М
- Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
- Выдача результатов измерений на экран и по сети Ethernet
- Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе
Основные программные функции блока измерительного ПрофКиП Я2М-66М
- "Аттенюатор": при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
- "Скважность": при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
- "Усреднение": при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
- "Коэффициент": частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).
Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-51
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
