| Характеристики |
Параметры |
Значения |
| Параметры выхода |
Выходные частоты |
5 и 10 МГц (синус), 1 Гц импульс длительностью 10 мкс |
| Амплитуда |
0,5 В ± 10% на нагрузке 50 Ом для частот 5 и 10 МГц
2,5 В на нагрузке 50 Ом для частоты 1 Гц |
| Фазовые шумы |
<-130 дБн/Гц (отстройка 10 Гц)
<-140 дБн/Гц (отстройка 100 Гц)
<-150 дБн/Гц (отстройка 1 кГц)
<-155 дБн/Гц (отстройка 10 кГц) |
| Гармонические искажения |
<-60 дБн |
| Негармонические искажения |
<-100 дБн (в полосе 100 кГц) |
| Погрешность |
Погрешность |
±5×10-11 (при выпуске из производства)
±5×10-11 (за месяц)
±5×10-10 (за 1 год)
±5×10-9 (за 20 лет, типично) |
| Кратковременная нестабильность |
<2×10-11 (за 1 с)
<1×10-11 (за 10 с)
<2×10-12 (за 100 с) |
| Воспроизводимость от включения к включению |
±5×10-11 |
| Диапазон подстройки |
±2×10-9 (внешним постоянным напряжением от 0 до 5 В)
±5×10-7 (по RS-232) |
| Время прогрева |
7 минут до достижения погрешности 1×10-9 |
| Панели управления |

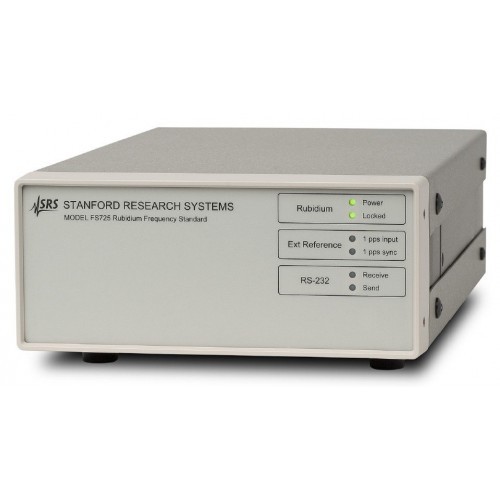

Индикация передней панели |
Питание, захват частоты по рубидиевому источнику, 1 Гц вход и выход, работа по RS-232 |

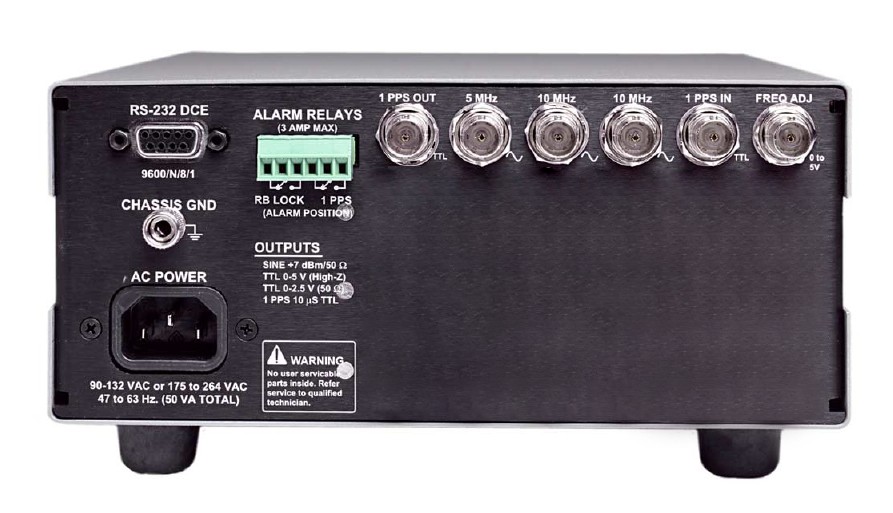

| Разъемы на задней панели |
Подстройка частоты, вход 1 Гц, выход 10 МГц (2 штуки), выход 5 МГц, выход 1 Гц, RS-232, реле ошибки, захвата внутренней частоты и внешней синхронизации |
| Дополнительные опциональные выходы |
Плата расширения:
4 выхода 10 МГц, 1 выход 5 МГц, 1 выход 1 Гц
Возможна одновременная установка до 3-х плат расширения |
| Общие данные |
Условия применения |
Температура от +10 до +40 °C |
| Напряжение питания |
115 / 230 В; 50 / 60 Гц |
| Габаритные размеры (Ш × В × Г) |
216 × 89 × 330 мм |
| Масса |
3,6 кг |
