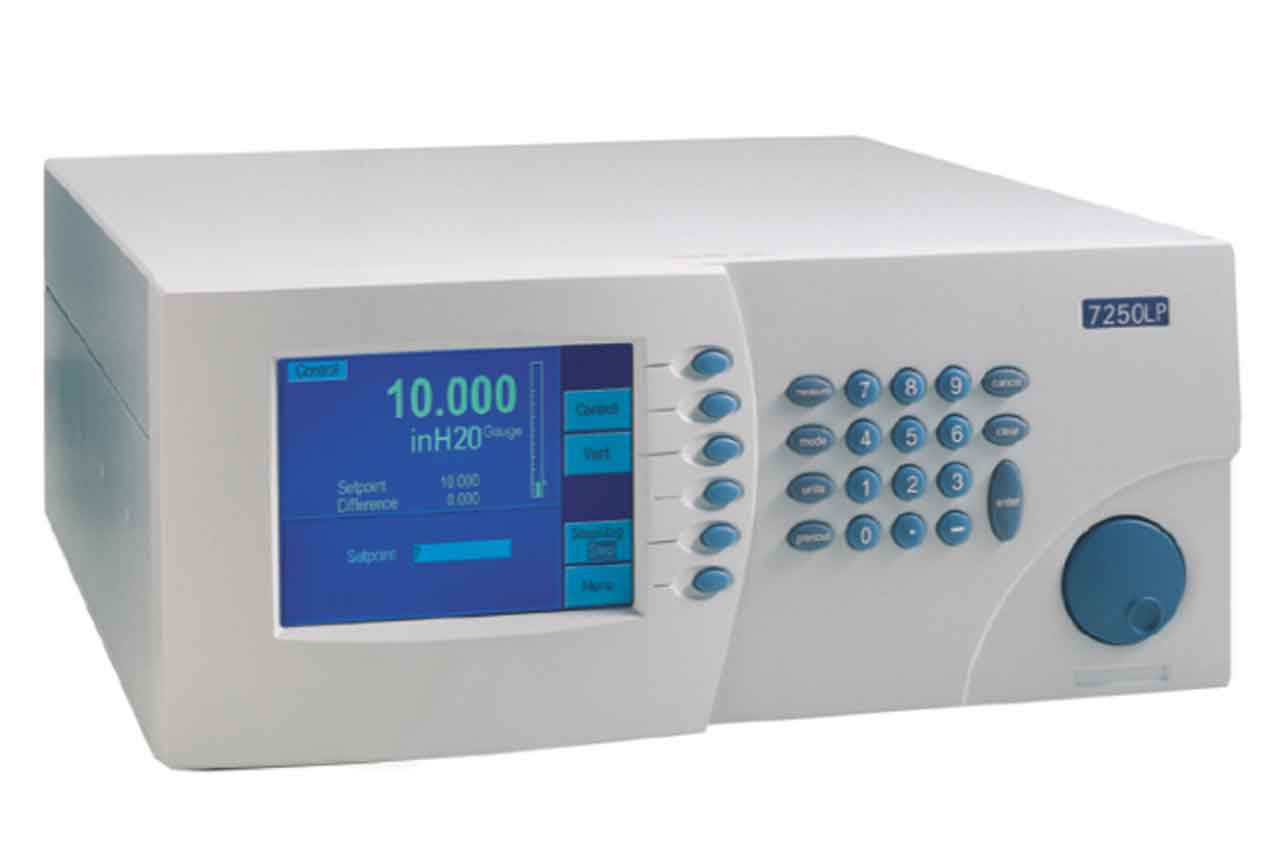

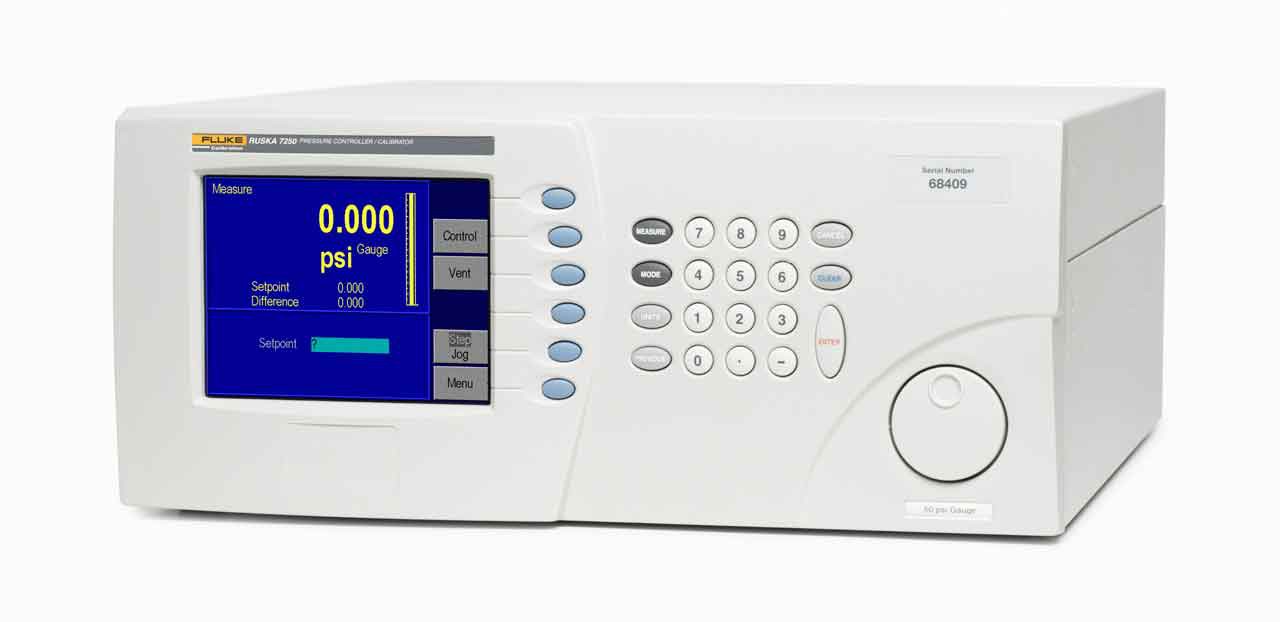

Многофункциональный калибратор Fluke 7250

Регуляторы-калибраторы давления 7250 Fluke Series Pressure Controller/Calibrators

Особенности 7250 Fluke

  • Диапазон давления от 0 до 35 кПа и от 0 до 21 МПа
  • Модели 7250xi и 7250i обеспечивают повышенную точность показаний на уровне 0,005 %
  • Модель 7250 обеспечивает точность 0,003 % на полную шкалу
  • Стабильность: 0,0075 % от показания в год
  • Время достижения заданной величины: 20 секунд без превышения
  • Стабильность управления: 10 миллионных долей
  • Цветной экран с активной матрицей и улучшенными навигационными меню
  • на английском, французском, китайском, немецком, японском, испанском и итальянском языках

Регуляторы/калибраторы давления 7250 Fluke  имеют уникальные рабочие характеристики, цветной экран с активной матрицей и улучшенную стабильность управления.

Благодаря внедрению нескольких датчиков для разных диапазонов в один прибор 7250 Fluke отличаются высокой точностью, стабильностью показаний, скоростью и доступностью.

Модели 7250xi, 7250i и 7250 с диапазоном до 17,2 МПа имеют уникальный кварцевый датчик – это самая точная технология для калибровки давления на сегодняшний день. Каждый кварцевый датчик производится и тестируется в соответствии с высокими требованиями компании Fluke Calibration по калибровке давления, обеспечивая клиентам высокое качество, точность и стабильность приборов.

Стандартная точность Модель 7250 Fluke предлагает экономичное решение для автоматического тестирования и калибровки давления с точностью 0,003 % всей шкалы для диапазонов до 17,2 МПа. Для шкалы до 21 МПа точность составляет 0,012 % от показания на диапазоне от 6,3 до 21 МПа.

Модели 7250xi и 7250i обеспечивают более высокий уровень точности показаний для повышения производительности одного прибора, что снижает затраты по калибровке большого количества устройств для измерения давления и диапазонов этих устройств.

Модель 7250xi обеспечивает точность 0,005 % от показания в диапазоне от 5 до 100 % диапазона прибора. Такая высокая точность достигается путем применения уникальной технологии – кварцевых датчиков для измерения давления – и использования нескольких кварцевых датчиков в одном приборе. Приборы доступны в нескольких диапазонах: от 0 до 140 кПа и от 0 до 17,2 МПа.

Модель 7250i обеспечивает 0,005 % от показания на диапазоне от 25 до 100 % диапазона, доступны диапазоны от 0 до 35 кПа и от 0 до 17,2 МПа.

Для значений давления ниже нижней границы (5 % для модели 7250xi и 25 % для 7250i) точность измерений составит 0,005 % минимального значения. Например, модель 7250xi с диапазоном до 7 МПа обеспечивает точность 0,005 % от показания на диапазоне от 0,035 до 7 МПа; точность измерения давления на диапазоне от 0 до 0,035 МПа составит 0,005 % от 0,035 МПа.

Высокоскоростное регулирование давления Все приборы 7250 Fluke с диапазоном до 17,2 МПа достигают установочного значения за 20 секунд или меньше с нулевым превышением до объема 245 см³, что позволяет очень быстро проводить тестирование и калибровку давления.

Двойные режимы управления В 7250 Fluke предусмотрено два режима управления (выбираются пользователем): активный и пассивный. В активном режиме модель 7250 постоянно удерживает установочное значение, небольшие изменения или утечки давления можно скомпенсировать изменением температуры. В пассивном режиме пользователь задает полосу управления, а модель 7250 отключает регулятор по достижении установочного значения в пределах полосы управления. В герметичных системах с постоянной температурой пассивный режим не приводит к дополнительному снижению точности показаний, обеспечивая оптимальный режим измерений.

Автоматическое тестирование и калибровка давления Модель 7250 Fluke проста в использовании, с ее помощью можно по-разному автоматизировать процесс калибровки:

Установка шага: для калибровок с фиксированными инкрементами введите нужное значение шага. 7250 Fluke позволяет повышать или понижать давление на величину шага с помощью поворотного выключателя, освобождая вас от необходимости программировать последовательности клавиш.

Метод качания: для выполнения простых задач, аналогично работе с двойными датчиками, введите начальное значение, предельное значение и количество повторов цикла. Модели 7250 Fluke автоматически начнут проверять тестируемое устройство до начала калибровки.

Встроенные программы: для самых востребованных или наиболее длительных калибровок модели 7250 Fluke могут сохранять во внутренней памяти до 20 пользовательских программ/профилей общим объемом не более 1000 шагов.

Компьютерный интерфейс: каждый продукт серии 7250 имеет интерфейс RS-232 и IEEE-488, а синтаксис в 7250 Fluke для упрощения программирования построен на основе протокола SCPI.  Драйвер LabVIEW® можно загрузить бесплатно.  Стандартная функция: ПО для приборов предыдущей серии 7215, 7010 и 6000 полностью подходит для приборов серии 7250. В продуктах серии 7250 можно установить режим эмуляции 510 и использовать ПО, предназначенное для DPI 510. Обновление встроенных программ можно провести через интерфейс RS-232 (обновления можно загрузить с веб-сайта). Продукты серии 7250 совместимы с ПО COMPASS.

Универсальный прибор для проведения любой калибровки давления воздуха Приборы 7250 Fluke достаточно универсальны для проведения любой калибровки давления воздуха.

Большой диапазон давления: предлагается ряд стандартных и настраиваемых диапазонов давления от 35 кПа до 21 МПа

Единицы измерения давления/шкалы: выбор из 12 стандартных единиц измерения, в том числе дюймы ртутного столба при 0 °C, кПа, бар, фунт/кв. дюйм, дюймы водяного столба при 4 °C и 20 °C и 60 °F, кг/см2, миллиметры ртутного столба при 0 °C, сантиметры ртутного столба при 0 °C и сантиметры водяного столба при 4 °C, а также две единицы измерения пользователя.

Напор: автоматическое выравнивание снижения напора

Режим абсолютного измерения: 7250 Fluke предлагает три метода измерения абсолютного давления. Барометрический эталон – это самый удобный способ, позволяющий проводить измерения давления 100 кПа (1,0 бар) и выше. Также можно использовать вакуумный эталон (кроме модели 7250хi), который позволяет соединить внешний вакуумный насос и эталонный порт прибора. Встроенный вакуумный датчик контролирует параметры эталонного вакуума и позволяет автоматически обнулять параметры в режиме абсолютного измерения. Использование этой опции позволяет проводить измерения с минимальной общей погрешностью, так как отсутствует дополнительная погрешность вторичного барометрического эталонного датчика. Доступны модели с постоянным режимом абсолютного измерения для работы с давлением до 400 кПа (4 бар).

Автовентиляция и автообнуление: нажав всего несколько клавиш, можно настроить приборы 7250 Fluke на автоматическую вентиляцию или автообнуление через контрольное отверстие (для моделей с постоянным режимом абсолютного измерения функция автовентиляции недоступна).

Защита тестируемых устройств: установите нижний и верхний пределы давления для защиты тестируемых устройств. ‘

Дополнительные возможности 7250 Fluke Приборы могут также работать в режиме датчика или совместно с одним из следующих режимов:

  • Дополнительный режим вакуума (отрицательное давление) для двухпоточных устройств
  • Дополнительный барометрический эталон для калибровок в режиме абсолютного измерения
  • Постоянный диапазон абсолютных значений до 400 кПа (4 бар) с функцией для работы в режиме датчика
  • Программа COMPASS® for Pressure



Технические характеристики 7250 Fluke

Диапазоны давления
Модель 7250
Любой полномасштабный диапазон давления от 35 кПа до 17,2 МПа. Диапазон постоянного абсолютного давления от 100 до 350 кПа. Доступен также диапазон 21 МПа.
Модель 7250i
Любой полномасштабный диапазон давления от 138 кПа до 17,2 МПа.
Модель 7250xi
Любой полномасштабный диапазон давления от 35 кПа до 17,2 МПа. Диапазон постоянного абсолютного давления от 100 до 350 кПа. Доступен также диапазон 21 МПа.
Дополнительные режимы
Режим абсолютного давления с использованием барометрического датчика для диапазонов от 100 кПа до 17,2 МПа Вакуум (отрицательное давление) для диапазонов от 35 кПа до 17,2 МПа Вакуумный датчик (требуется внешний вакуумный насос)
Эксплуатационные качества
Точность
Модель 7250 Диапазоны до 17,2 МПа: 0,003 % всей шкалы 21 МПа: 0,012 % от показания для 30–100 % всей шкалы. Менее 30 % шкалы: 0,00036 % всей шкалы
Модель 7250i От 25 до 100 % полной шкалы: 0,005 % от показания Менее 25 % полной шкалы: 0,005 % из 25 % полной шкалы
Модель 7250xi От 5 до 100 % полной шкалы: 0,005 % от показания Менее 5 % полной шкалы: 0,005 % на 5 % полной шкалы
Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем диапазоне рабочих температур. Выражение погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO.
Стабильность
Диапазоны до 17,2 МПа: 0,0075 % от показания в год Диапазон 21 МПа: 0,005 % от показания
Стабильность управления
Активный режим: 0,001 % полной шкалы (10 ppm). Пассивный режим: нет дополнительной погрешности
Разрешение отображаемых значений
Выбирается пользователем, до 1:1 000 000
Реакция на управление
20 секунд и менее с нулевым превышением до объема 245 см³ в диапазонах до 17,2 МПа 60 секунд для диапазона 21 МПа
Погрешность отрицательного эталона (опция)
Модель 7250 0,003 % полной шкалы
Модель 7250i 0,005 % на 25 % полной шкалы или 50 Па в зависимости от того, какое значение больше
Модель 7250xi 0,005 % на 5 % полной шкалы или 0,0005 кПа в зависимости от того, какое значение больше
Барометрический эталон (опция)
Максимальная ошибка в год–14 Па
Вакуумный эталон (по заказу)
Максимальная ошибка в год – 1,4 Па, только для моделей 7250i и 7250
Калибровка
Калибровка
Предоставляется стандартный отчет о проведении аккредитованной калибровки
Общая погрешность
Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт.
Модель 7250
Диапазон до 17,2 МПа 90 дней 0,003 % всей шкалы + 0,002 % отсчетного значения 1 год 0,003 % всей шкалы + 0,0075 % отсчетного значения
21 МПа От 30 до 100 % полной шкалы 90 дней: 0,012 % от показания 1 год: 0,013 % от показания
Модель 7250i
От 25 до 100 % полной шкалы 90 дней: 0,0055 % от показания 1 год: 0,009 % от показания
Модель 7250xi
От 5 до 100 % полной шкалы 90 дней: 0,0055 % от показания 1 год: 0,009 % от показания
Параметры управления
Объем
От 82 до 980 см³
Нижняя контрольная граница (абсолютное давление)
1 кПа
Соединения
Соединения
RS232 и IEEE-488, синтакс SCPI. Стандартом является эмуляция серии 7215, модель 7010, серии 6000 и DPI 510. Драйвер LabVIEW Драйвер MetCAL (по заказу) Обновления прошивки осуществляются через интерфейс RS232.
Языки
Меню и функции
Серия 7250 способна отображать меню и функции на: английском, французском, китайском, немецком, японском, испанском и итальянском языках.
Дополнительные возможности
Дополнительные возможности
  • Барометрический датчик (абсолютное давление и вакуум)
  • Режим вакуума (отрицательное давление)
  • Вакуумный датчик (требуется внешний вакуумный насос)
  • Программное обеспечение Intecal
  • Калибровка, аккредитованная NVLAP
  • Тройная шкала для 21 МПа абсолютного давления 7250
  • Комплект для монтажа в стойку
  • Отделитель жидкости
Общие характеристики
Дисплей
TFT, VGA, активная матрица, 162,5 мм, разрешение 640 x 480, 65,000 цветов
Температура
Эксплуатация: от 18 до 36 °C Хранение: от –20 до 70 °C
Влажность
Относительная влажность: от 5 до 95 % без конденсации
Габариты
(В х Ш х Г) Все версии: 178 x 419 x 483 мм
Масса
Модель 7250/7250i: 7,7 кг Модель 7250xi: 9 кг
Контрольный порт и подключение калибратора
Гнездо NPT 1/4 дюйма
Время прогрева
От 2 до 3 часов, можно оставлять на неопределенное время
Рабочая среда под давлением
Азот или чистый сухой воздух

Физические характеристики
Габариты           (В х Ш х Г) все версии: 178 x 419 x 483 мм
Масса
Модель 7250/7250i: 7,7 кг
Модель 7250xi: 9 кг
