РОДНИК-4М генератор влажного газа

Описание в PDF

Бренд: Ангарское ОКБА
Страна бренда: Россия
Госреестр 48286-11
Межповерочный интервал 12 месяцев
Гарантия 1 год

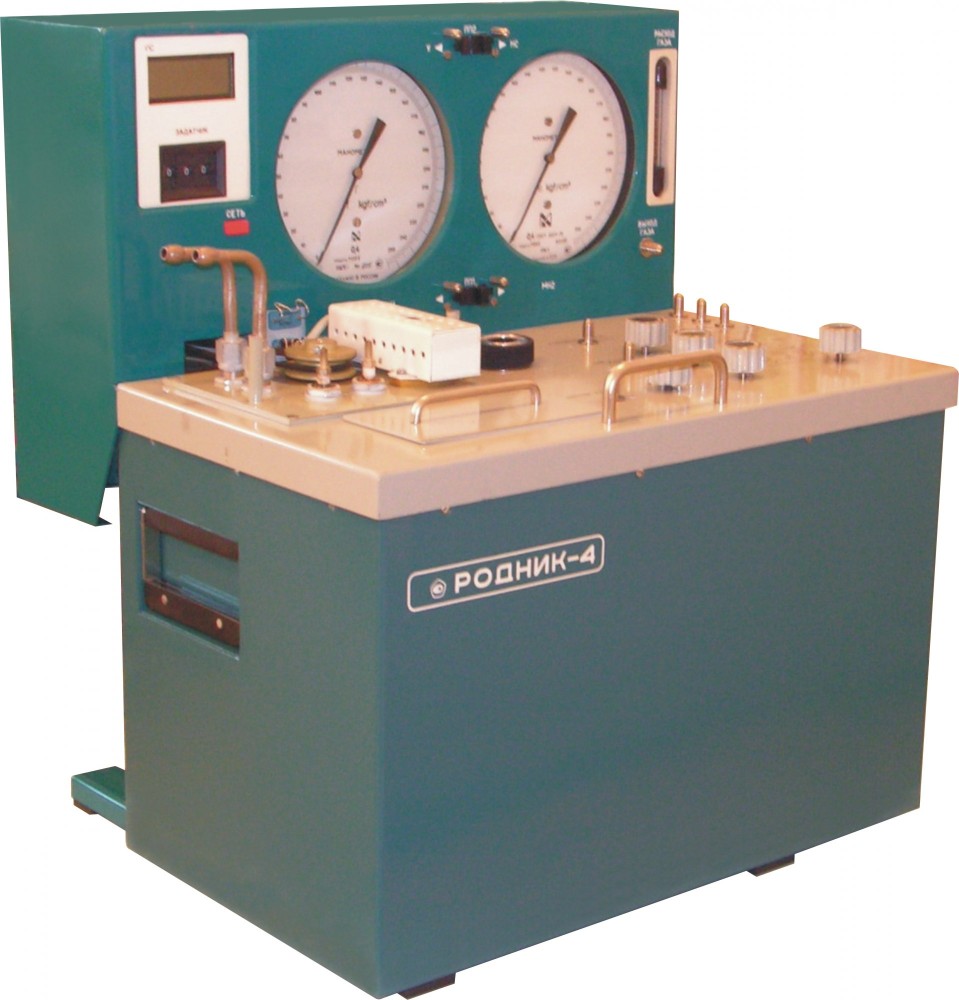

Родник-4 генератор влажного газа

Назначение генератора Родник-4

Генератор Родник-4 предназначен для градуировки и поверки гигрометров погружного и проточного типов на предприятиях, эксплуатирующих гигрометры, и в поверочных лабораториях. Генератор Родник-4 представляет собой лабораторное стационарное непрерывно действующее динамическое устройство для получения парогазовой смеси с заданной влажностью.

Принцип действия генератора основан на методе двух давлений. Генератор относится к рабочим эталонам второго разряда по ГОСТ 8.547-86.

Генератор применяется в государственных и ведомственных поверочных (калибровочных) лабораториях, а также при проведении научно-исследовательских работ, связанных с получением парогазовых смесей с заданной влажностью.

Технические характеристики генератора Родник 4

Общие данные
Диапазоны, воспроизводимые генератором:	относительной влажности парогазовой смеси при температуре от +15 до +80°С: 10...98%; объемной доли влаги парогазовой смеси 10...460000 млн -1
Пределы допускаемой абсолютной погрешности генератора при воспроизведении относительной влажности парогазовой смеси	±1%
Пределы допускаемой относительной погрешности генератора при воспроизведении объемной доли влаги парогазовой смеси:	в диапазоне 10...1700 млн -1: ±2,5%; в диапазоне 1700...460000 млн -1: ±1,5%
Температура окружающего воздуха	от +15 до +25°С
Потребляемая мощность, не более	1,2 кВт
Средняя наработка на отказ, не менее	10000 ч
Средний срок службы, не менее	10 лет
Габаритные размеры	550×480×410 мм
Масса, не более	40 кг

Физические характеристики

Размеры, мм: 550×480×410

Масса кг: 40

1. Генератор влажного газа РОДНИК-4М 5К2.844.100 - 1 шт.;
2. Руководство по эксплуатации 5К2.844.100 РЭ - 1 шт.;
3. Методика поверки 5К2.844.100 ДП - 1 шт.;
4. Паспорт «Термодат» - 1 шт.;
5. Приложение к паспорту СК 2.320.202 - 1 шт.

Комплект запасных частей 5К4.070.160:
1. Ремень приводной 5К8.390.007 - 1 шт.;
2. Прокладка 5К8.684.433 - 6 шт.;
3. Прокладка 5К8.684.433-01 - 2 шт.;
4. Кольцо уплотнительное 5К3.684.466 - 2 шт.;
5. Прокладка Н5К8.683.622-14 - 2 шт.;
6. Кольцо 009-012-19-2-6 ГОСТ 9833-73 Н5К8.684.346-13 - 4 шт.;
7. Вставка плавкая ВП1-1-5А АГО.481.303 ТУ - 4 шт.

Комплект принадлежностей 5К4.072.078:
1. Камера 5К5.887.090 - 1 шт.;
2. Термометр ТЛ4 № 2 ТУ25-2021.003-88 - 1 шт.;
3. Термометр ТЛ4 № 3 ТУ25-2021.003-88 - 1 шт.;
4. Гигрометр БАЙКАЛ-5Ц исп.2 5К1.550.130 ТУ - 1 шт.

Комплект монтажных частей 5К4.075.083:
1. Трубка длиной 1000 мм 5К6.452.296-20 - 4 шт.;
2. Кабель СЕТЬ 5К6.644.022 - 1 шт.
