- Бренд: Ангарское ОКБА
Страна бренда: Россия
- Госреестр 40135-08
- Межповерочный интервал 12 месяцев
- Гарантия 1 год

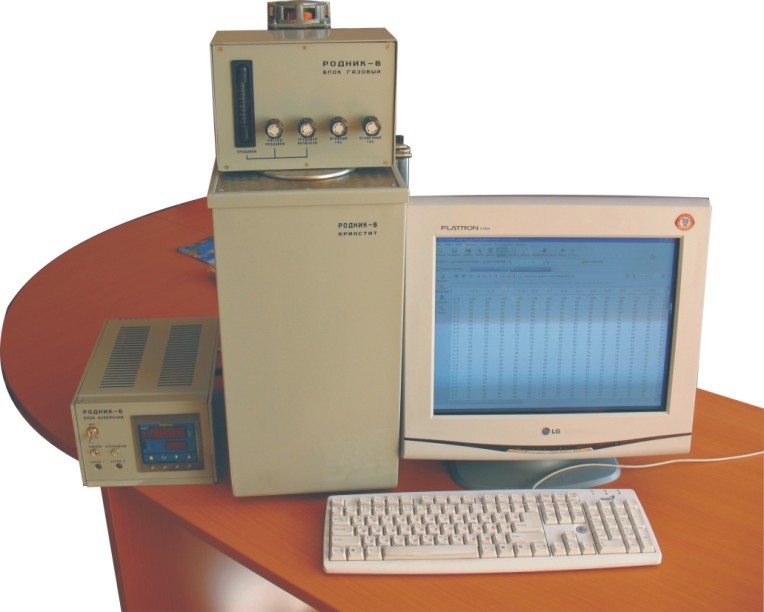

РОДНИК-6 – генератор влажного газа эталонный
Назначение генератора РОДНИК 6
Предназначен для получения паро-газовых смесей (ПГС) с заданной объёмной долей влаги при градуировке и поверке гигрометров проточного типа и представляет собой лабораторное стационарное непрерывнодействующее динамическое устройство для получения парогазовой смеси с заданной влажностью.
Принцип действия генератора основан на методе двух давлений и использовании справочных значений равновесных влажностей насыщения газа надо льдом. Генератор относится к рабочим эталонам второго разряда по ГОСТ 8.547-86.
Генератор применяется в государственных и ведомственных поверочных (калибровочных) лабораториях, а также при проведении научно-исследовательских работ, связанных с получением парогазовых смесей с заданной влажностью.
Для обеспечения работы генератора необходимо:
- баллон со сжатым азотом давлением более 10 МПа;
- два сосуда Дьюара обёмом 16 л с жидким азотом.
Особенности генератора РОДНИК6
- возможность градуировки и поверки проточных гигрометров в диапазоне микроконцентраций влаги;
- простота и оперативность расчёта воспроизводимых влажностей при помощи программного обеспечения с индикацией на мониторе персонального компьютера исходных и конечных параметров измерений;
- высокая производительность при проведении поверки;
- возможность быстрого получения газа с необходимым значением влажности.
Технические характеристики генератора РОДНИК-6
|
Общие данные
|
|
Диапазон воспроизводимых генератором
|
объёмной доли влаги (ОДВ) 0,3…2000 млн-1
температуры точки росы влаги (для нормальных условий) -83…-13 °С
|
|
Относительная погрешность при воспроизведении ОДВ
|
±2%
|
|
Абсолютная погрешность при воспроизведении температуры точки росы влаги
|
±0,2 °С
|
|
Температура термостатирования насытителя генератора
|
-1…-70 °С
|
|
Давление на выходе из генератора
|
0,2…1 МПа
|
|
Расход газа на выходе из генератора
|
0,3…2 л/мин
|
|
Температура окружающего воздуха
|
+15…+25 °С
|
|
Потребляемая мощность
|
не более 400 Вт
|
|
Средний срок службы
|
не менее 6 лет
|
|
Габаритные размеры
|
блок измерений 340×143×200 мм
криостат 670×353×370 мм
газовый блок 500×225×185
|
|
Масса
|
блок измерений 10 кг
криостат 20 кг
газовый блок 5 кг
|
Физические характеристики
Размеры, мм:
блок измерений 340×143×200
криостат 670×353×370
газовый блок 500×225×185
Масса кг:
блок измерений 10 кг
криостат 20 кг
газовый блок 5 кг
1. Блок газовый 5К5.150.173 - 1 шт.;
2. Блок измерений 5К5.427.105 - 1 шт.;
3. Криостат 5К5.868.072 - 1 шт.;
4. Руководство по эксплуатации - 1 шт.;
5. Методика поверки - 1 шт.;
6. Оптический диск CD-R "Комплект схем" - 1 шт.;
7. Оптический диск CD-R "ПО Родник-6" - 1 шт.;
8. Комплект документов к термометру сопротивления платиновому вибропрочному эталонному ПТСВ - 1 шт.;
9. Комплект принадлежностей и документов к преобразователю давления эталонному ПДЭ - 1 шт.;
10. Комплект документов к многоканальному регулятору температуры Термодат - 1 шт.
Комплект запасных частей 5К4.070.261:
1. Вставка плавкая ВП-1-1 5А АГ0.481.303ТУ - 1 шт.;
2. Вставка плавкая ВП-1-1 0,5А АГ0.481.303ТУ - 1 шт.
Комплект монтажных частей 5К4.075.138:
1. Соединитель 5К5.282.051-01 - 1 шт.;
2. Соединитель 5К5.282.224 - 1 шт.;
3. Кабель “СЕТЬ” 5К6.644.022 - 2 шт.;
4. Трубка 0,65 м 5К6.452.295-15 - 1 шт.;
5. Трубка 2 м 5К6.452.295-22 - 1 шт.;
6. Штуцер ввертной Н5К8.652.108 - 1 шт.;
7. Винт М4-6g×10.36.016 - 4 шт.;
8. Шайба 4.65Г.016 - 4 шт.;
9. Шайба 4.04.016 - 4 шт.;
10. Пружина 5К8.380.045 - 4 шт.;
11. Крючок 5К8.663.079 - 4 шт.;
Комплект принадлежностей 5К4.072.120:
1. Стабилизатор давления газа СДГ-100М 5К0.256.008 ТУ - 1 шт.;
2. Термометр цифровой эталонный ТЦЭ - 1 шт.;
3. Устройство подачи хладагента УПХ-12 - 2 шт.;
4. Осушитель 5К5.886.122 - 1 шт.;
5. Подставка 5К6.150.128 - 1 шт.;
6. Гайка-заглушка 5К6.433.036 - 4 шт.;
7. Соединитель 5К6.453.124 - 2 шт.;
