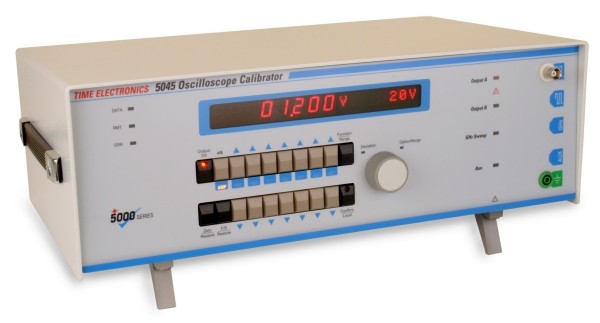

Калибратор осцилограф, управляемый с ПК ТЕ5045

  • Под заказ
  • Госреестр 45500-10
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Доставка по России
  • Производитель Time Electronics
  • Производство: Великобритания

Модель 5045 является высокоточным многоцелевым калибратором для калибровки различных типов осциллографов и таймеров/частотомеров. С его помощью можно создать спектр опорных (эталонных) сигналов по амплитуде, частоте, периоду и полосе частот. Калибровка амплитуды достигается посредством сигнала постоянного тока или прямоугольного колебания в 1 кГц в диапазоне 1мВ – 220В (для нагрузки в 50 Ом максимально 2В). Девиация до ±9.99% позволяет осуществлять регулирование амплитуды и прямое считывание погрешности.
Точность частоты формируется за счет контролируемого температурой кварцевого кристаллического осциллятора. Временная погрешность в 0.1ppm применяется для большинства осциллографов и таймеров. Точный прямоугольный выходной сигнал обеспечивает стойкий фронт менее 300псек, что позволяет осуществлять испытания полосы пропускания до 600МГц.

Простое управление

Доступ к функциям и диапазонам легко осуществляется с передней панели. Кнопки увеличения и уменьшения разряда используются для быстрой установки выходного значения. Режим девиации позволяет пользователю окончательно отрегулировать выходное значение в процентах (+/-9.999%). Вся информация отображается на четком и легко читаемом светодиодном дисплее.

Дистанционное программное обеспечение передней панели

В стандартную комплектацию входит интерфейс ‘Virtual Front Panel’ компании
Time Electronics’, установленный на базе Windows, который позволяет пользователю осуществлять управление моделью 5041 (5045) посредством ноутбука или ПК.

Опция нивелируемого синусоидального выходного сигнала 2 ГГц

Для повышения точности задания рабочей полосы частот и анализа частотного отклика дополнительно предлагается модуль выровненного по амплитуде синусоидального выходного сигнала 2ГГц. Способность колебания выхода частоты составляет 100 МГц ? 2 ГГц, а регулировка по амплитуде 0.5В, 1.0В и 1.5В от пика до пика обеспечивает точный анализ входных усилителей осциллографа.

Калибровка токового щупа

Для калибровки токовых щупов осциллографа применяются внешний адаптер, что позволяет преобразовывать амплитудный выход 5045 в ток и охватывать диапазон от 0.1 мА до 100 мА от пика до пика, погрешность 0.2%, постоянный ток или 1кГц.

Рубидиевый генератор опорной частоты

Улучшения временных характеристик можно достичь с помощью опции рубидиевого генератора опорной частоты (9762).
Данная опция необходима для повышения точности до степени, позволяющей работать с нагрузками такого рода, как таймеры/счетчики (частотомеры) с погрешностью 1 х 10-10.

Легкость калибровки

Для автоматизации процесса калибровки осциллографа управление калибратором 5045 может осуществляться с помощью калибровочного программного обеспечения EasyCal компании Time Electronics, что сокращает время калибровки, обеспечивает согласованные результаты и создает сертификаты в соответствии с международными стандартами качества.

Погрешность генерации напряжения постоянного тока,%0.00
Генерация напряжения постоянного тока0 В - 220 В
Время нарастания импульсов, нс0.30
Генерация напряжения переменного тока0 В - 220 В
Диапазон воспроизводимых частот, Гц0 Гц - 100 000 000 Гц
Воспроизведение сигнала прямоугольной формыЕсть
Калибровка осциллографаЕсть
Погрешность воспроизведения частоты,%0.00
Погрешность генерации напряжения переменного тока,%0.00
Вес7 кг
Длина447 мм
Ширина275 мм
Высота152 мм
1. Калибратор TE 5045 - 1 шт
2. Руководство по эксплуатации - 1 шт
3. Методика поверки - 1 шт
