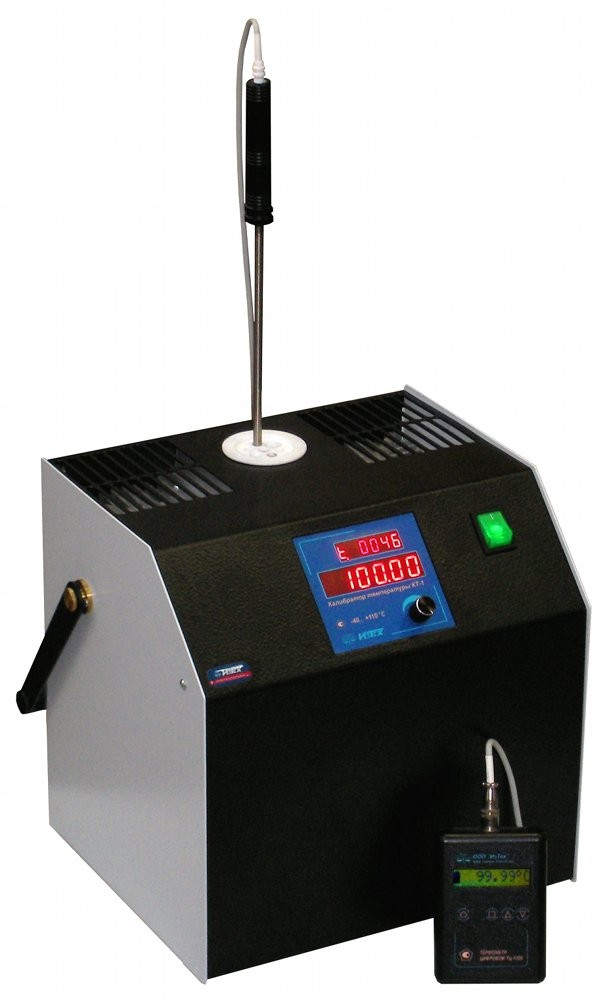

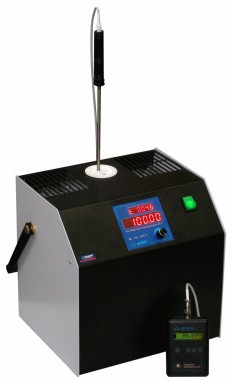

КТ-1 калибратор температуры

Назначение

• Поверка и калибровка термометров сопротивления (ТС).
• Поверка и калибровка термоэлектрических преобразователей (ТП).
• Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом и др.
• Поддержание холодных спаев термоэлектрических преобразователей при 0°С.

Свойства

• Высокая точность.
• Рабочая зона от дна отверстий в блоке - 60 мм.
• Сменные вставки.
• Высокая производительность.
• Отсутствие жидкого теплоносителя.
• Широкий диапазон воспроизводимых температур.
• Низкая цена.

Калибраторы температуры КТ-1 и КТ-1М предназначены для воспроизведения температуры в диапазонах -40...+150°С и -60...+160°С соответственно. КТ-1 и КТ-1М используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-1 и КТ-1М удовлетворяют требованиям к эталонам 3го разряда по приказу Росстандарта №3253 от 23.12.2022.

Калибраторы температуры КТ-1 и КТ-1М полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция КТ-1 и КТ-1М позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Совместно с калибраторами КТ-1 и КТ-1М при проведении поверки или калибровки термометров сопротивления, термоэлектрических преобразователей рекомендуется использовать один из многоканальных прецизионных измерителей температуры: МИТ 8.10М, МИТ 8.10М1, МИТ 8.15, МИТ 8.30, т.к. эти приборы имеют высокую точность измерений, возможность работы с любыми типами ТС и ТП, а также возможность компенсации холодного спая ТП. Для автоматизации поверки ТС совместно с калибраторами температуры КТ-1, КТ-1М и многоканальным прецизионным измерителем температуры МИТ 8 можно использовать программу АРМП-1 – «Автоматизированное рабочее место поверителя».

В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным платиновым термометром сопротивления. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка в калибраторах КТ-1 и КТ-1М сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье может быть либо воздушное, либо жидкостное (только в КТ-1М).

В КТ-1 и КТ-1М предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического (алюминиевого) блока и фторопластовой теплоизолирующей пробки. Максимальное количество каналов во вставке – 6, максимальный диаметр каналов – 13 мм.

Калибраторы снабжены последовательным интерфейсом RS-232C, который предназначен для настройки КТ-1 и КТ-1М, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать приборы для точного воспроизведения заданной температуры.

Установка температуры поддержания (уставки) в КТ-1 осуществляется при помощи ручки управления. В КТ-1М режим работы и уставки задаются при помощи двух ручек управления. Калибратор КТ-1М имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут. В калибраторах КТ-1 и КТ-1М уставка задается с точностью 0.01°С.

Дисплей в КТ-1 – светодиодный, а в КТ-1М – жидкокристаллический. На дисплее КТ-1 отображаются: текущая температура, уставка и время с момента выхода калибратора на уставку. На дисплее КТ-1М дополнительно отображаются: мощность, выделяемая в элементах Пельтье, скорость нагрева (охлаждения), количество фиксированных уставок, время нахождения на уставке до автоматического перехода к следующей, режим работы, а также шесть фиксированных уставок.
