РГ-ПТП.01 установка теплометрическая

Код: 45247

Описание в PDF

Бренд: СКБ Стройприбор

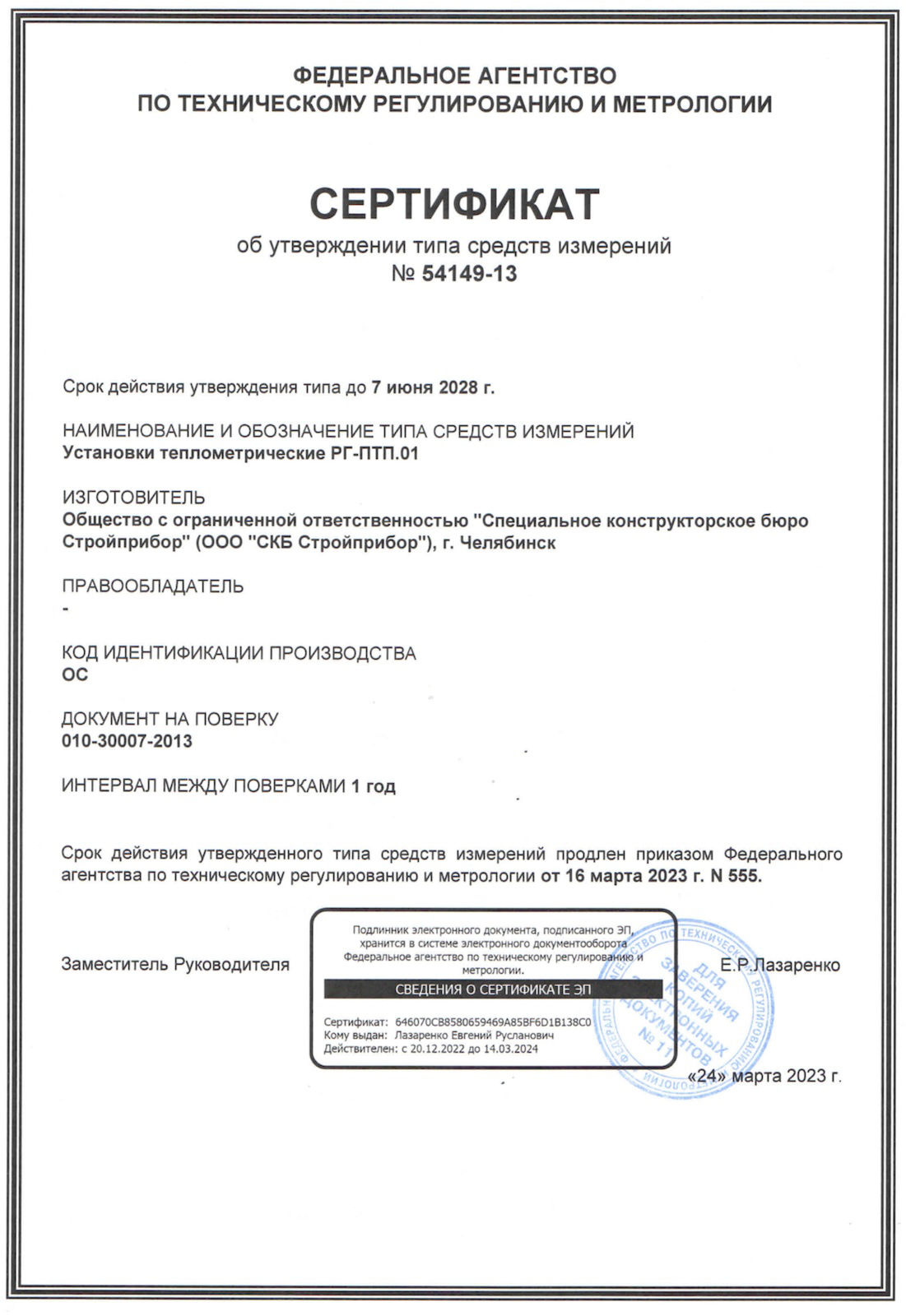

Госреестр 54149-13
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев

Установка предназначена для поверки (калибровки) датчиков и измерителей плотности теплового потока, работающих на принципе дополнительной (вспомогательной) стенки, методом прямых измерений теплового потока в условиях стационарного теплового режима.

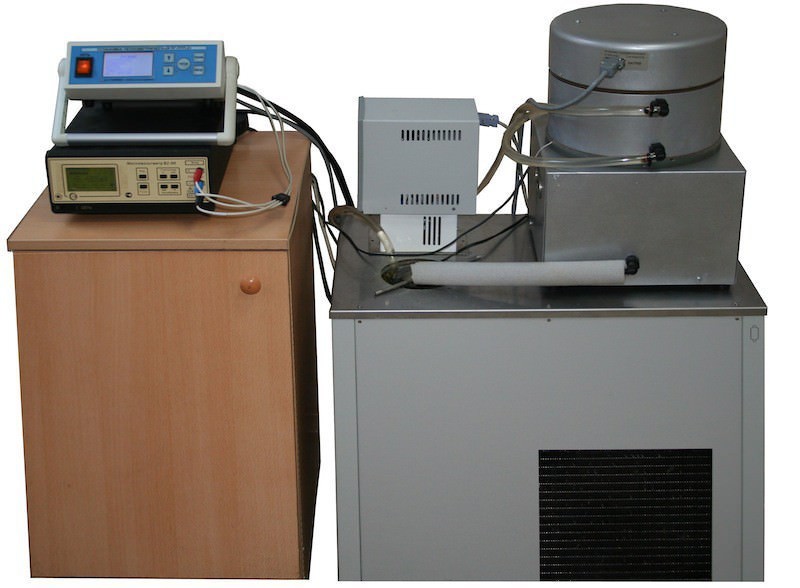

Создание и автоматическое поддержание стационарного и равномерного теплового потока заданной плотности в теплометрическом блоке обеспечивается за счет поддержания постоянной разницы температур верхнего нагревателя, температура которого задается и стабилизируется блоком управления, и нижнего холодильника, температура которого определяется теплоносителем, циркулирующим от термостата (поставляется по спецзаказу). Площадь рабочей зоны теплометрической камеры позволяет поверять одновременно до 18 датчиков теплового потока.

Рабочие условия эксплуатации:

температура окружающего воздуха (от 18 до 23°С);
верхнее значение относительной влажности 80 %;
диапазон атмосферного давления от 84,0 до 106,7 кПа.

С 2014 года теплометрические установки РГ-ПТП.01 успешно эксплуатируются в Центрах стандартизации и метрологии Челябинска, Новосибирска, Тюмени, Москвы (Ростест), Омска, Самары, Барановичей (Беларусь), РУП Белгим (Беларусь).

Наименование характеристик	РГ-ПТП.01
Цена, рублей	813 200
Диапазон задания и измерений поверхностной плотности теплового потока в теплометрической камере, Вт/м2	от 10 до 1000
Пределы допускаемой относительной погрешности задания и измерения плотности теплового потока в рабочей зоне теплометрической камеры, %, не более	± 3
Коэффициент преобразования датчиков ДТПВ, Вт/(м2·мВ), не более	40
Время выхода на заданное значение теплового потока, ч, не более	1
Температура тепловоспринимающей поверхности холодильника, °С	20 ± 2
Диаметр рабочей зоны холодильника теплометрического блока, мм, не более	150
Объем архивируемой информации, значений	100
Напряжение питания	220В (50Гц)
Потребляемая мощность установки, В·А, не более	200
Габаритные размеры, мм, не более:
– блока управления	270×230×100
– теплометрического блока	350×310×400
– датчика теплового потока	∅27×2
Масса, кг, не более:
– блока управления	2,8
– теплометрического блока	13

1. Блок управления - 1 шт.;
2. Теплометрический блок - 1 шт.;
3. Датчики теплового потока - 2 шт.;
4. Кабель управления - 2 шт.;
5. Гибкий шланг - 3 шт.;
6. Насос - 1 шт.;
7. Фильтр - 1 шт.;
8. Сетевой кабель - 1 шт.;
9. Комплект накладок из силиконовой резины - 1 шт.;
10. Руководство по эксплуатации - 1 шт.;
11. Паспорт - 1 шт.;
12. Методика поверки - 1 шт.;
13. Кабель связи с ПК - 1 шт.;
14. Программное обеспечение, упаковка - 1 шт.
