УППУ-МОНО-МЭ 1.120 установка поверочная универсальная

Описание в PDF

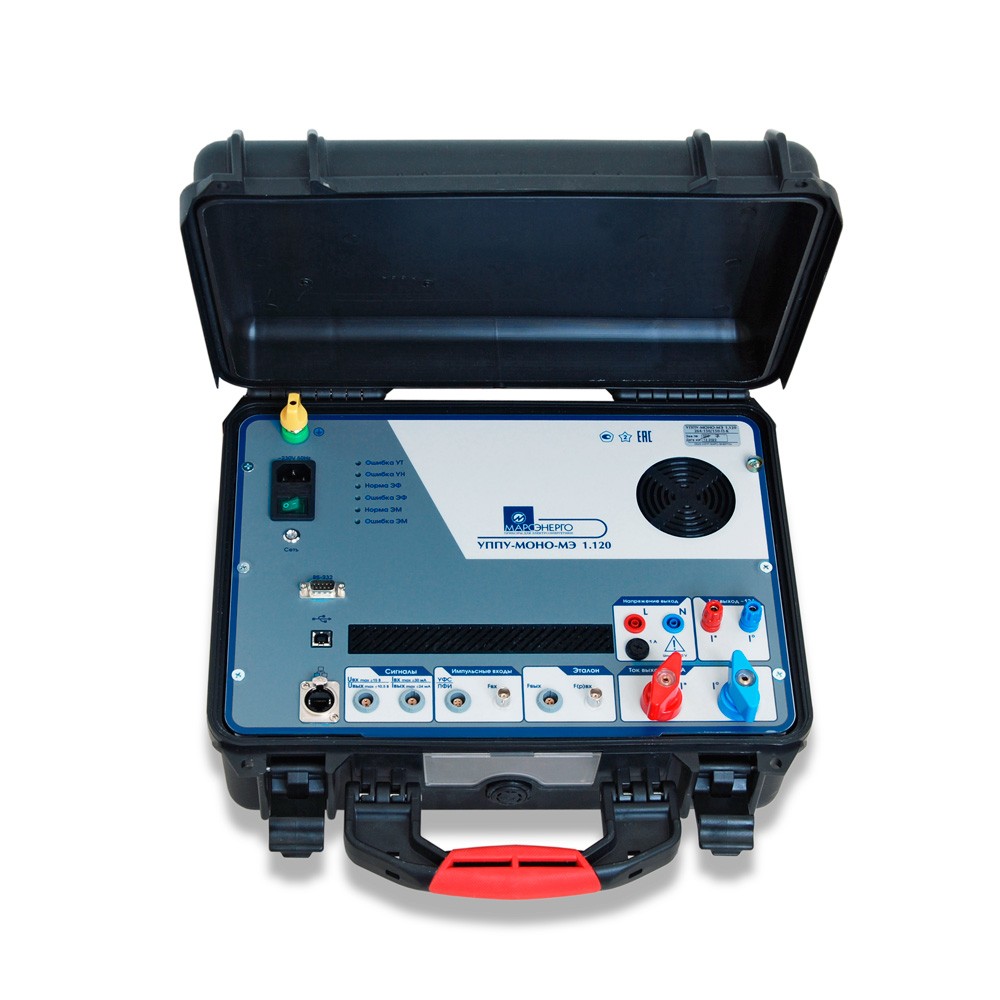

Установка поверочная универсальная УППУ-МОНО-МЭ 1.120

Бренд: Марс-Энерго
Страна бренда: Россия
Госреестр 89778-23
Межповерочный интервал 24 месяца
Гарантия 18 месяцев

Класс точности 0,05

Компактная переносная поверочная установка для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.

Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.

Назначение установки УППУ-МОНО-МЭ-1.120:

Установка «УППУ-МОНО-МЭ 1.120» предназначена для поверки и калибровки:

однофазных интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144
однофазных измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения

Применение установки УППУ-МОНО-МЭ-1.120:

«УППУ-МОНО-МЭ 1.120» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

Эталонный счетчик

Параметр	Диапазон	Значение погрешности
Напряжение Пределы: Uн = 60, 120, 240 В	6 ... 288 В	Относительная ±0.02 % + ∆
Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А	1 мА ... 120 А	Относительная ±0.02 % + ∆
Частота	40 ... 70 Гц	Абсолютная ±0.002 Гц
Угол	0° ... 360°	Абсолютная ±0.01°
Коэффициент мощности	0.1 ... +1.0	Абсолютная ±0.005
Мощность активная	0.1Uн ... 1.2Uн 0.1Iн ... 1.2Iн	Относительная ±0.05 % + ∆

∆ — дополнительная погрешность

Источник сигналов

Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (макс.)	3 ... 300 В	0.01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10 и 100 А Искажения Мощность на фазу (макс.)	0,0025 ... 120 А	0,0001 А	≤1 % 60 ВА
Частота	45 ... 70 Гц	0.01 Гц	-
Регулирование угла фазы	–180° ... +180°	±0.01°	-
Спектр сигнала напряжения и тока Гармоники Интергармоники	2 ... 50 0.5 ... 50.5	-	-

Измеритель-калибратор

Параметр	Диапазон	Значение погрешности
Входное постоянное		Приведенная
Напряжение	–15...+15 В 0...15 В	±0.03 %
Ток	–7.5...+7.5 мА От 0 до 30 мА	±0.05 %
Выходное постоянное		Абсолютная
Напряжение	–10.5...+10.5 В	±0.002 В
Ток	–24...+24 мА	±0.005 мА

Импульсный вход/выход

Параметр	Значение
Уровень	5 ... 15 В
Частота (макс.)	36 кГц
Длительность	>14 мкс
Постоянная	1 ... 999 999 999 имп./(кВт · ч)

Общие технические характеристики

Характеристики	Значения
Потребляемая мощность по цепи переменного тока	не более 400 ВА
Электропитание от сети переменного тока	195 ... 253 В, 47 ... 63 Гц
Диапазон рабочих температур	от +10 до +35 °С
Масса	не более 12 кг

1. Установка поверочная универсальная УППУ-МОНО-МЭ 1.120 - 1 шт.;
2. Кабель для связи по интерфейсу USB - 1 шт.;
3. Кабель Ethernet 2 м (RJ-45 – RJ-45) - 1 шт.;
4. Программное обеспечение ("Энергоформа УППУ", "Энергоформа", "Калибровка генератора", «ПТНЧ», «Энергия») на USB-drive - 1 шт.;
5. Кабель питания - 1 шт.;
6. Кабель напряжения УППУ - 2 шт.;
7. Кабель тока 3 (12А) - 2 шт.;
8. Кабель тока 4 (12А) - 2 шт.;
9. Кабель тока 4 (100А) - 2 шт.;
10. Устройство фотосчитывающее УФС - 1 комплект;
11. Пульт формирования импульсов ПФИ - 1 комплект;
12. Кабель для подключения к входу "FВХ" - 1 шт.;
13. Кабель для подключения к входам "UВХ/UВЫХ" и "IВХ/IВЫХ" - 1 шт.;
14. Упаковка - 1 комплект;
15. Руководство по эксплуатации - 1 экз.;
16. Формуляр - 1 экз.
