- Бренд: Марс-Энерго
Страна бренда: Россия
- Госреестр 89778-23
- Межповерочный интервал 24 месяца
- Гарантия 18 месяцев
Класс точности 0,05

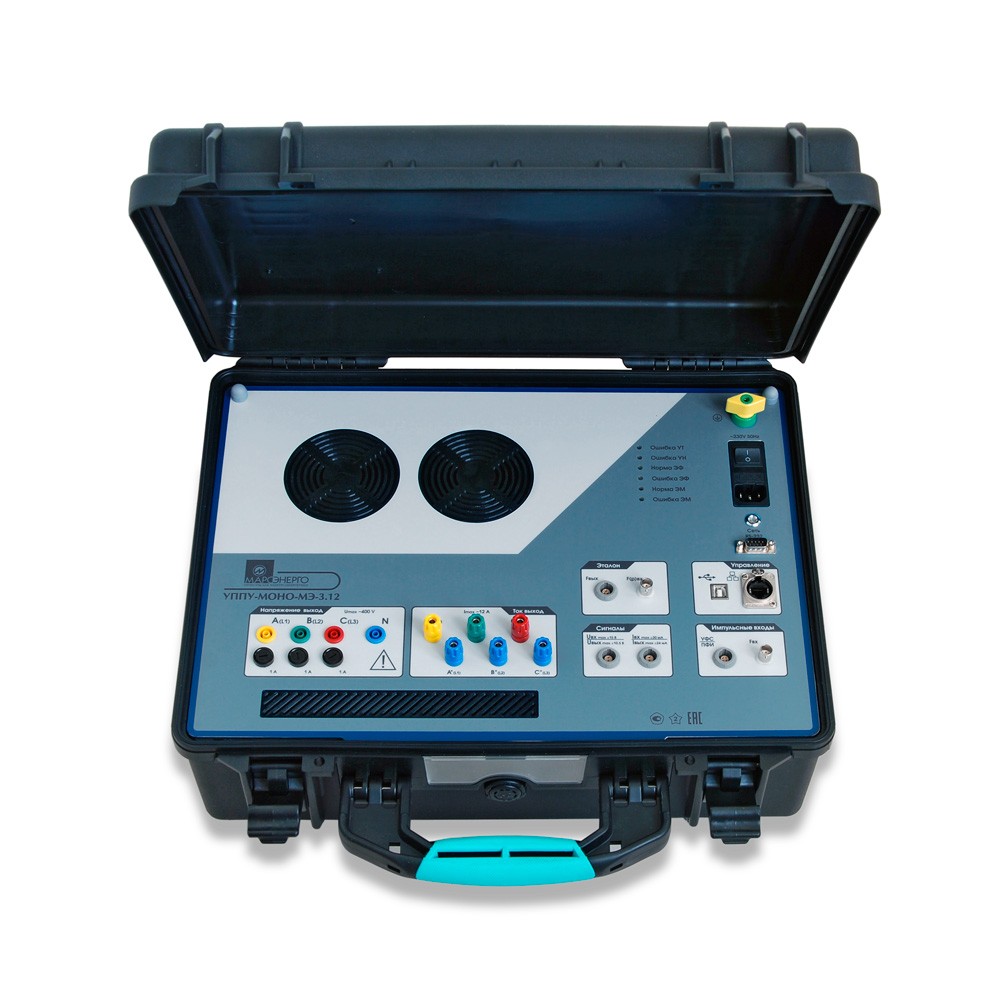

Компактная переносная поверочная установка для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.
Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.
Назначение установки УППУ-МОНО-МЭ-3.12:
- интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144
- измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения
Применение установки УППУ-МОНО-МЭ-3.12:
«УППУ-МОНО-МЭ 3.12» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.
Преимущества установки УППУ-МОНО-МЭ-3.12:
- Компактность (в одном корпусе объединены три прибора)
- Автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки)
- Сокращение времени поверки за счет быстрого подключения и минимума коммутации
Эталонный счетчик
Параметр |
Диапазон |
Значение погрешности |
Напряжение
Пределы: Uн = 60, 120, 240 В |
6 ... 288 В |
Относительная
±0.03 % + ∆ |
Ток
Пределы: Iн = 0,1; 0,2; 0,5; 1; 5; 10 А |
10 мА ... 12 А |
Относительная
±0.03 % + ∆ |
Частота |
40 ... 70 Гц |
Абсолютная
±0.002 Гц |
Угол |
0° ... 360° |
Абсолютная
±0.03° |
Коэффициент мощности |
–0.1 ... +0.1 |
Абсолютная
±0.005 |
Мощность активная |
0.01Uн ... 1.5Uн
0.1Iн ... 1.5Iн |
Относительная
±0.05 % + ∆ |
∆ — дополнительная погрешность
Источник сигналов
Параметр |
Диапазон |
Дискретность установки |
Значение |
Напряжение
Пределы: Uн = 60/220 В
Искажения
Мощность на фазу (макс.) |
20 ... 300 В |
0.01 В |
≤1 %
30 ВА
|
Ток
Пределы: Iн = 1, 10 А
Искажения
Мощность на фазу (макс.) |
1 мА ... 12 А |
0,1 мА |
≤1 %
60 ВА |
Частота |
42,5 ... 70 Гц |
0.01 Гц |
- |
Регулирование угла фазы |
–180° ... +180° |
±0.01° |
- |
Спектр сигнала напряжения и тока
Гармоники
Интергармоники |
2 ... 50
0.5 ... 50.5 |
- |
- |
Измеритель-калибратор
Параметр |
Диапазон |
Значение погрешности |
Входное постоянное |
|
Относительная |
Напряжение |
–15...+15 В
0...15 В |
±0.03 % |
Ток |
–7.5...+7.5 мА
От -30 до 30 |
±0.05 % |
Выходное постоянное |
|
Абсолютная |
Напряжение |
–10.5...+10.5 В |
±0.002 В |
Ток |
–24...+24 мА |
±0.005 мА |
Импульсный вход/выход
Параметр |
Вход |
Выход |
Уровень |
5 ... 15 В |
5 В |
Частота (макс.) |
36 кГц |
18 кГц |
Длительность |
>14 мкс |
10 ± 2 мкс |
Постоянная |
1 ... 999 999 999 имп./(кВт · ч) |
C = 144 · 108/(Iн · Uн) имп./(Вт · ч) |
Общие технические характеристики
Характеристики |
Значения |
Потребляемая мощность по цепи переменного тока |
не более 400 ВА |
Электропитание от сети переменного тока |
195 ... 253 В,
47 ... 63 Гц |
Диапазон рабочих температур |
от +10 до +35 °С |
Масса |
не более 16 кг |
1. Установка поверочная универсальная УППУ-МОНО-МЭ-3.12 - 1 шт.;
2. Кабель для связи по интерфейсу USB - 1 шт.;
3. Кабель Ethernet 2 м (RJ-45 – RJ-45) - 1 шт.;
4. Программное обеспечение ("Энергоформа УППУ", "Энергоформа", "Калибровка генератора", «ПТНЧ», «Энергия») на USB-drive - 1 шт.;
5. Кабель питания - 1 шт.;
6. Кабель напряжения УППУ - 4 шт.;
7. Кабель тока 3 (12А) - 6 шт.;
8. Устройство фотосчитывающее УФС - 1 комплект;
9. Пульт формирования импульсов ПФИ - 1 комплект;
10. Кабель для подключения к входу "FВХ" - 1 шт.;
11. Кабель для подключения к входам "UВХ/UВЫХ" и "IВХ/IВЫХ" - 1 шт.;
12. Упаковка - 1 комплект;
13. Руководство по эксплуатации - 1 экз.;
14. Формуляр - 1 экз.
Документы УППУ-МОНО-МЭ-3.12:
Отзывы УППУ-МОНО-МЭ-3.12:
Пока нет отзывов.
Цена по запросу
поверкa включена в стоимость
