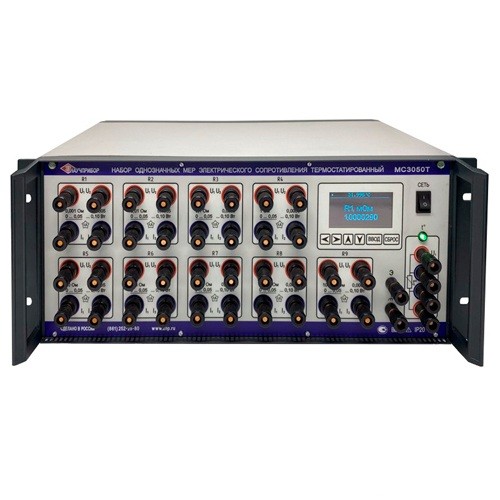

МС3050Т-1 кл. 0,002 термостатированный набор однозначных мер электрического сопротивления

Код: 48655

Описание в PDF

Бренд: ЗИП-Научприбор
Страна бренда: Россия
Госреестр 92623-24
Межповерочный интервал 24 месяца
Гарантия 3 года

Описание термостатированного набора однозначных мер электрического сопротивления MC3050T:

МС3050Т изготовлены на базе особостабильных прецизионных однозначных мер электрического сопротивления (ОМЭС) MC3050М, имеющих высочайшие метрологические характеристики и использующихся, в национальных эталонах Ома, в метрологических и научных центрах России и за рубежом.

Весь диапазон сопротивлений от 0,001 Ом до 100 кОм как в одном приборе, так и по отдельности.
Полноценная замена всех мер сопротивления 1, 2, 3, 4 разряда, а также вторичного эталона Ома, для которых необходимо использование дорогостоящего, крупногабаритного термостатирующего оборудования как воздушного, так и жидкостного типа.

Набор мер герметизирован, что позволяет избежать влияния изменения влажности и атмосферного давления окружающей среды. Исключается необходимость применения термостатов. На графике изображены зависимости сопротивления резистивных элементов 100 Ом от внешней температуры для типичной меры МС3050М и термостатированной меры МС3050Т.

Варианты исполнения термостатированного набора однозначных мер электрического сопротивления MC3050T:

Выпускаются наборы однозначных мер электрического сопротивления термостатированных MC3050T в шести модификаций (вариантов корпуса). По требованию заказчика в меры могут быть установлены однозначные меры электрического сопротивления любых значений номинального сопротивления в диапазоне от 0,001 до 100 000 Ом классов точности 0,0005; 0,001; 0,002; 0,005.

Обозначения модификаций MC3050T с количеством ОМЭС

Модификация	Количество ОМЭС
1 - настольный переносной приборный корпус	1…9 - от 1 до 9 шт.
2 - корпус для установки в 19-дюймовую стойку	1…9 - от 1 до 9 шт.
3 - настольный переносной приборный корпус	1…4 - от 1 до 4 шт.
4 - корпус для установки в 19-дюймовую стойку	1…4 - от 1 до 4 шт.
5 - настольный переносной корпус	1 шт.
6 - настольный переносной корпус-кейс	1…4 - от 1 до 4 шт.

Для модификаций (вариант корпуса) МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5 (кроме МС3050Т-6 Кейс):

Возможность подключения к ПК по интерфейсам USB и RS232.
Запись и хранение в памяти истории поверок: до 15 значений сопротивления каждой ОМЭС.
Отображение на дисплее метрологических параметров каждой ОМЭС, в том числе значений сопротивления и имитируемой температуры.
Наличие поставляемого прикладного ПО и открытого протокола MODBUS.

Параметр	Значение
Параметр	МС3050Т-1 кл. 0,0005, МС3050Т-1 кл. 0,001, МС3050Т-1 кл. 0,002, МС3050Т-1 кл. 0,005	МС3050Т-2 кл. 0,0005, МС3050Т-2 кл. 0,001, МС3050Т-2 кл. 0,002, МС3050Т-2 кл. 0,005	МС3050Т-3 кл. 0,0005, МС3050Т-3 кл. 0,001, МС3050Т-3 кл. 0,002, МС3050Т-3 кл. 0,005	МС3050Т-4 кл. 0,0005, МС3050Т-4 кл. 0,001, МС3050Т-4 кл. 0,002, МС3050Т-4 кл. 0,005	МС3050Т-5 кл. 0,0005, МС3050Т-5 кл. 0,001, МС3050Т-5 кл. 0,002, МС3050Т-5 кл. 0,005	МС3050Т-6 кл. 0,0005, МС3050Т-6 кл. 0,001, МС3050Т-6 кл. 0,002, МС3050Т-6 кл. 0,005
Количество однозначных мер электрического сопротивления (ОМЭС), шт.	от 1 до 9		от 1 до 4		1	от 1 до 4
Габаритные размеры (Д×Ш×В), мм, не более	344×469×213	310×485×195	344×469×169	310×485×150	170×170×195	360×160×250
Масса, кг, не более	11	11	8	8	4	10
Электрическое сопротивление между корпусом и зажимом заземления, Ом, не более	0,01
Электрическое сопротивление между любой деталью конструкции корпуса, к которой возможно прикосновение рукой и зажимом заземления, Ом, не более	0,1
Сопротивление выводов, Ом, не более	5·10-3
Термоконтактная электродвижущая сила для ОМЭС до 104 Ом, мкВ, не более	1
Напряжение питающей сети постоянного тока, В	-	-	-	-	-	19
Напряжение питающей сети переменного тока, В	от 198 до 242					-
Частота питающей сети переменного тока, Гц	50±1
Коэффициент искажения синусоидальности формы кривой напряжения питающей сети переменного тока, %, не более	5
Содержание гармоник питающей сети переменного тока, %, не более	5
Потребляемая мощность, В·А, не более: - при прогреве - при установившемся тепловом равновесии	35 15
Условия эксплуатации: - температура окружающего воздуха (номинальная), °С - отклонение температуры окружающего воздуха от номинальной, °С, не более - относительная влажность воздуха, %, не более - атмосферное давление, кПа (мм рт. ст.)	18, 19, 20, 21, 22, 23, 24, 25 ±5 от 25 до 80 от 84 до 106,7 (от 630 до 800)
Номинальное значение температуры термостатирования, °С	в диапазоне от 30 до 40 (значение указывается в формуляре)
Пределы допускаемой абсолютной погрешности поддержания температуры термостатирования, °С, не более - в нормальных условиях применения; - в рабочих условиях применения	±0,02 ±0,05
Степень защиты, обеспечиваемая оболочкой	IP20					IP40
Время установления рабочего режима, ч, не более	1
Средняя наработка до отказа, ч, не менее	40000
Средний срок службы, лет	15

Технические характеристики однозначных мер электрического сопротивления (ОМЭС):

Параметр	Значение для класса точности*
Параметр	0,0005	0,001	0,002	0,005
Номинальное значение воспроизводимого сопротивления, Ом	от 0,001 до 100000
Доверительные границы погрешности (P=0,95) для номинальных значений, % - от 0,001 Ом до 1 Ом - от 1 Ом до 100000 Ом включ.	0,0002 0,0001	0,0004 0,0002	0,0005 0,0004	0,002 0,001
Суммарное среднее квадратическое отклонение**, для номинальных значений, 10-6, не более - от 1 Ом до 100 Ом - от 100 Ом до 10000 Ом - от 10000 Ом до 100000 Ом включ.	0,3 0,15 0,2	-	-	-
Пределы допускаемой относительной нестабильности сопротивления за год для номинальных значений, % - от 0,001 Ом до 1 Ом - от 1 Ом до 100000 Ом включ. - от 1 Ом до 100 Ом - от 100 Ом до 10000 Ом* - от 10000 Ом до 100000 Ом включ.***	±0,0005 ±0,0003 ±0,0003 ±0,00015 ±0,0002	±0,0008 ±0,0006 - - -	±0,0010 ±0,0008 - - -	±0,005 ±0,002 - - -
Мощность рассеивания, Вт: - номинальная - максимальная предельная - в диапазоне от 0,001 до 0,999 Ом включ. - в диапазоне от 1 до 100000 Ом включ.	0,05 0,1 1 0,5	0,05 0,1 1 0,5	0,05 0,2 1 0,5	0,05 0,2 1 0,5
Допускаемое отклонение действительного значения сопротивления от номинального при первичной поверке, %, не более - в диапазоне от 0,001 до 0,999 Ом включ. - в диапазоне от 1 до 100000 Ом включ.	±0,01 ±0,005	±0,01 ±0,005	±0,01 ±0,005	±0,01 ±0,005
Пределы допускаемой дополнительной погрешности при изменении мощности рассеивания, %	равны значениям класса точности
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения МС3050М и некоторой точкой в смежной области температур рабочих условий применения, не более	10 % от значений класса точности
Нормальные условия измерений: - температура окружающего воздуха (номинальная)****, °C - отклонение температуры окружающего воздуха от номинальной, °C, не более - относительная влажность воздуха, %, не более - атмосферное давление, кПа (мм рт. ст.)	18, 19, 20, 21, 22, 23, 24, 25 ±2 от 25 до 80 от 84 до 106,7 (от 630 до 800)
Примечание: * - классы точности указаны в соответствии с ГОСТ 23737-79; - суммарное среднее квадратическое отклонение нормируется в случае присвоения статуса вторичного (рабочего) эталона; * - отмеченные пределы допускаемой относительной нестабильности сопротивления за год нормируются только в случае присвоения статуса вторичного (рабочего) эталона; **** - номинальное значение температуры окружающего воздуха выбирается из ряда (по умолчанию 20 °C). Выбранное значение указывается в формуляре на МС3050М.

1. Набор однозначных мер электрического сопротивления термостатированный МС3050Т-1 кл. 0,002 - 1 шт.;
2. Кабель сетевой (220В-16А–1,8 м) № 1 - 1 шт.;
4. Вставка плавкая запасная 0,5А-250В - 1 шт.;
5. Кабель интерфейса USB (USB-2.0АM-BM–1,8 м) № 3 - 1 шт.;
6. Кабель интерфейса RS232 (DB9F-DB9F–1,8 м) № 4 - 1 шт.;
7. Компакт-диск с программным обеспечением - 1 шт.;
9. Руководство по эксплуатации - 1 шт.;
10. Формуляр - 1 шт.;
11. Укладочный ящик - 1 шт.
