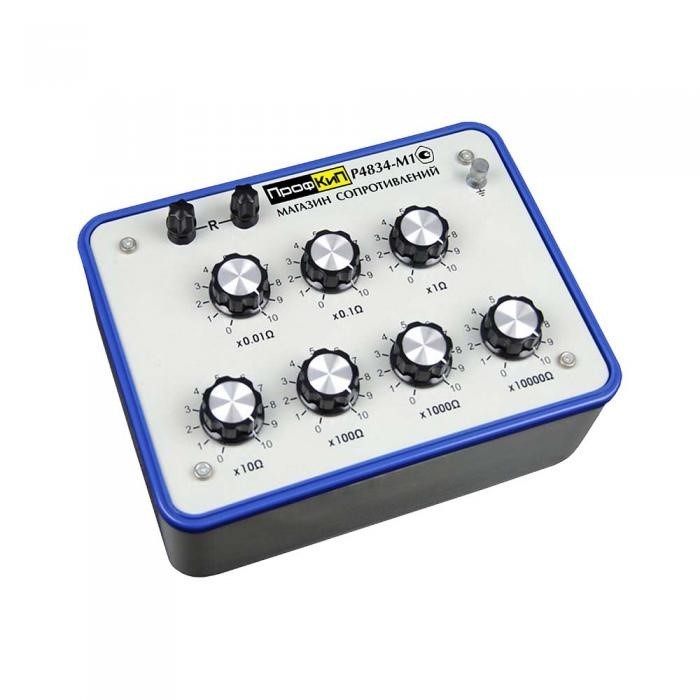

ПрофКиП Р4834-М1 магазин сопротивления

Код: 41969

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 52064-12
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение магазина сопротивления ПрофКиП Р4834-М1

Магазин сопротивления ПрофКиП Р4834-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.

Особенности и преимущества магазина сопротивления ПрофКиП Р4834-М1

7 декад
Диапазон: 0.01 Ом … 111111.1 Ом
Класс точности (ММЭС): 0.02 /(2.5 х 10-7)
Среднее значение номинального сопротивления: 0.024 Ом
Номинальное значение ступени: 104 Ом ст., 10-2 Ом мл.
Электрическое сопротивление изоляции: не менее 5 х 109 Ом
Электрическая прочность изоляции: 2 кВ (1 мин)

Диапазон воспроизводимых значений сопротивления	0.01 Ом … 111111.1 Ом
Класс точности при использовании в качестве ММЭС по ГОСТ 23737	0.02 /(2.5 х 10*-7)
Среднее значение номинального сопротивления	0.024 Ом
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей	0.0024 Ом
Номинальное значение сопротивления одной ступени	104 Ом старшей декады 10-2 Ом младшей декады
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления в нормальных условиях применения	±[0.02 + 2.5 х 10-7 (105 /R – 1)] %
Пределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения	не более δ
Максимальная сила тока	700 мА для декады "х0.01Ω" 700 мА для декады "х0.1Ω" 700 мА для декады "х1Ω" 200 мА для декады "10Ω" 70 мА для декады "х100Ω" 20 мА для декады "х1000Ω" 7 мА для декады "х10000Ω"
Электрическое сопротивление изоляции	не менее 5 х 109 Ом
Электрическая прочность изоляции	должна выдерживать 2.0 кВ в течении 1 минуты
Температура окружающего воздуха	20°С ±2°С
Относительная влажность окружающего воздуха	25% … 80%
Атмосферное давление	84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Температура окружающего воздуха	15°С … 25°С
Относительная влажность окружающего воздуха	25% … 80%
Атмосферное давление	84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Средняя наработка на отказ	не менее 1000 ч
Средний срок службы	не менее 5 лет
Габаритные размеры	285 х 215 х 140 мм
Вес	2.2 кг
