Магазин калиброванных сопротивлений RCB-3

  • Производитель SEW
  • Производство: Тайвань

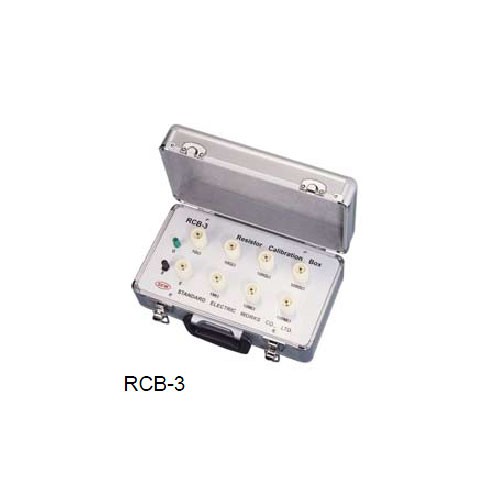

SEW RCB-3 - высокоомный магазин сопротивлений (RCB3)

Особенности магазина сопротивлений RCB-3
  •  фиксированные значения сопротивления;
  • 1/10/100 МОм /1/10/100/500 ГОм (± 1 %);
  • макс. до 10 кВ пост. (макс. 3 Вт);
  • компактен и удобен в эксплуатации;
  • в удобном кейсе;
  •  7 резисторов.
Магазины сопротивлений высокоомные RCB-3:
  •        Предназначены для контроля работоспособности измерителей сопротивления изоляции и мультиметров;
  •        Фиксированные значения сопротивления от 1,0 МОм до 500 ГОм (19 значений для RCB-1; 7 значений для RCB-3);
  •        Погрешность ±1 %;
  •        Максимальное рабочее напряжение 10 кВ;
  •        Магазины компактны и удобны в эксплуатации.

Назначение магазина сопротивлений RCB 3
Магазин сопротивлений RCB3 предназначен для контроля работоспособности измерителей сопротивления изоляции и мультиметров.
Магазин сопротивлений RCB-3 предназначен для применения в качестве многозначных мер электрического сопротивления в цепях постоянного тока.
RCB-3 – набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 19 резисторов магазина соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазины размещены в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо «Е» (земля).
Область применения магазинов – поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.



Технические характеристики магазина сопротивлений RCB-3
Общие характеристики
Номинальные значения сопротивлений
1 МОм, 10 МОм, 100 МОм, 1 ГОм, 10 ГОм, 100 ГОм , 500 ГОм
Погрешность
± 1 %
Максимально допустимое напряжение
Постоянное 10000 В
Максимальная рассеиваемая мощность
3 Вт (в рабочих условиях)
Условия эксплуатации
-30°С…75°С и отн. влажность до 85%
Размеры/Вес
360 х 200 х 150 мм / 2,25 кг




Физические характеристики:
Масса, кг – 2,25.
Габаритные размеры, мм - 360 х 200 х 150.

Документы Магазин калиброванных сопротивлений RCB-3:

Аналоги Магазин калиброванных сопротивлений RCB-3:

Снят с производства
