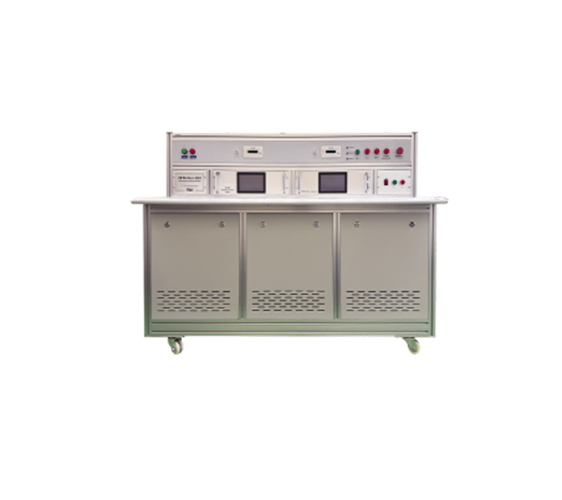

НЕВА-Тест 8302 установка для поверки трехфазных высоковольтных приборов учета

Наименование характеристики

Значение

Параметры генератора испытательных сигналов

Диапазон задания среднеквадратического значения переменного тока с дискретностью задания 0,001 А, А

от 0,001 до 36

Допускаемое отклонение задания среднеквадратического значения переменного тока, %

0,1 А < I ≤ 36 А

0,01 А ≤ I ≤ 0,1 А

±0,1

±0,5

Диапазон задания среднеквадратического значения напряжения переменного тока с дискретностью задания 1 В, В

от 5 до 120

Допускаемое отклонение задания среднеквадратического значения напряжения переменного тока, %

10 В <  U ≤ 120 В

5 В ≤ U ≤ 10 В

±0,5

±2

Диапазон задания угла между током и напряжением первой гармоники одной фазы с дискретностью задания 0,1, о

от 0 до 360

Задание гармоник основной частоты в цепи переменного тока и цепи напряжения переменного тока не более 20 % по напряжению и не более 40 % по току

от 2 до 21

Диапазон задания частоты 1-й гармоники переменного тока с

дискретностью задания 0,01, Гц

от 40 до 70

Допускаемое отклонение задания частоты 1-ой гармоники переменного тока, Гц

±0,003

Измеряемые параметры электрической энергии

Пределы относительной погрешности измерения активной энергии и мощности в диапазоне напряжений переменного тока от 20 до 120 В, %:

при cos φ = 1

- в диапазоне тока 0,1 А ≤ I ≤ 36 А

- в диапазоне тока 0,05 А ≤  I < 0,1 А

- в диапазоне тока 0,01 А ≤ I < 0,05 А

при cos φ  ³  0,5

- в диапазоне тока 0,1 А ≤ I ≤ 36 А

- в диапазоне тока 0,05 А ≤  I < 0,1 А

- в диапазоне тока 0,01 А ≤ I < 0,05 А

при cos φ ³  0,25

- в диапазоне тока 0,1 А ≤ I ≤ 36 А

± 0,05

± 0,1

± 0,2

± 0,1

± 0,2

± 0,3

± 0,3

Пределы относительной погрешности измерения реактивной энергии и мощности в диапазоне напряжений переменного тока от 20 до 120 В, %:

при sin φ = 1

- в диапазоне тока 0,1 А ≤ I ≤ 36 А

- в диапазоне тока 0,05 А ≤  I < 0,1 А

- в диапазоне тока 0,01 А ≤ I < 0,05 А

при sin φ  ³  0,5

- в диапазоне тока 0,1 А ≤ I ≤ 36 А

- в диапазоне тока 0,05 А ≤  I < 0,1 А

- в диапазоне тока 0,01 А ≤ I < 0,05 А

при sin φ ³  0,25

- в диапазоне тока 0,1 А ≤ I ≤ 36 А

± 0,1

± 0,2

± 0,4

± 0,2

± 0,4

± 0,6

± 0,6

Наименование характеристики

Значение

Параметры генератора испытательных сигналов, подаваемых на поверяемые СИ

Диапазон задания и измерения среднеквадратического значения переменного тока с дискретностью задания 0,001 А, А

от 0,01 до 360

Допускаемое отклонение задания среднеквадратического значения переменного тока, %

0,5 А ≤ I ≤ 360 А

0,05 А ≤ I < 0,5 А

0,01 А < I < 0,05 А

±0,1

±0,5

±5

Диапазон задания и измерения среднеквадратического значения напряжения переменного тока с дискретностью задания 1 В, В

от 500 до 12000

Допускаемое отклонение задания среднеквадратического значения напряжения переменного тока, %

1000 В ≤ U ≤ 12 000 В

500 В ≤ U < 1000 В

±0,5

±2

Диапазон задания угла между током и напряжением первой гармоники одной фазы с дискретностью задания 0,1, о

от 0 до 360

Задание гармоник основной частоты в цепи переменного тока и цепи напряжения переменного тока не более 20 % по напряжению и не более 40 % по току

от 2 до 21

Диапазон задания частоты 1-й гармоники переменного тока с

дискретностью задания 0,01, Гц

от 40 до 70

Допускаемое отклонение задания частоты 1-ой гармоники переменного тока, Гц

±0,003

Нестабильность установленного значения активной мощности за 180 с, не более, %

±0,05

Коэффициент нелинейных искажений при генерации

синусоидальных сигналов тока и напряжения, %, не более

±1,0

Наименование характеристики

Значение

Измеряемые параметры электрической энергии, подаваемой на поверяемые СИ

Пределы основной относительной погрешности измерения среднеквадратического значения переменного тока, %:

0,5 А ≤ I ≤ 360 А

0,05 А ≤ I < 0,5 А

0,01 А < I < 0,05 А

±0,15

±0,5

±5

Пределы основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока, %

± 0,15

Пределы допускаемой абсолютной погрешности измерения коэффициента активной мощности в диапазоне 0,25инд-1-0,25емк

±0,003

Пределы относительной погрешности измерения активной энергии и мощности, %:

при cos φ = 1

- в диапазоне тока 0,25 А < I ≤ 360 А

- в диапазоне тока 0,05 А < I ≤ 0,25 А

- в диапазоне тока 0,01 А ≤ I ≤ 0,05 А

при cos φ  >  0,5

- в диапазоне тока 0,25 А < I ≤ 360 А

- в диапазоне тока 0,05 А < I ≤ 0,25 А

- в диапазоне тока 0,01 А ≤ I ≤ 0,05 А

при cos φ >  0,25

- в диапазоне тока 0,1 А ≤ I ≤ 360 А

± 0,15

± 0,2

± 0,3

± 0,2

± 0,3

± 0,6

± 0,4

Пределы относительной погрешности измерения реактивной энергии и мощности, %:

при sin φ = 1

- в диапазоне тока 0,25 А < I ≤ 360 А

- в диапазоне тока 0,05 А < I ≤ 0,25 А

- в диапазоне тока 0,01 А ≤ I ≤ 0,05 А

при sin φ  >  0,5

- в диапазоне тока 0,25 А < I ≤ 360 А

- в диапазоне тока 0,05 А < I ≤ 0,25 А

- в диапазоне тока 0,01 А ≤ I ≤ 0,05 А

при sin φ >  0,25

- в диапазоне тока 0,1 А ≤ I ≤ 360 А

± 0,2

± 0,3

± 0,4

± 0,4

± 0,6

± 0,6

± 0,6

Пределы допускаемой абсолютной погрешности измерения частоты 1-ой гармоники переменного тока, Гц

±0,003

Пределы допускаемой абсолютной погрешности измерения угла между фазными напряжениями первых гармоник и между током и напряжением первой гармоники одной фазы, о

0,5 А ≤ I ≤ 360 А

0,01 А ≤ I < 0,5 А

±0,15

±1

Погрешность измерения периода следования импульсов БПТХЧ, млн-1

±0,5∙10-6

Наименование характеристики

Значение

Габаритные размеры (длина, глубина, высота) мм, не более

- Приборная стойка

- Высоковольтный стенд с устройствами навески

1700×1000×1200

2100×1100×2500

Масса, кг, не более

- Приборная стойка

- Стенд с устройствами навески

290

490

Электропитание от сети переменного тока

напряжение питания, В

частота сети, Гц

коэффициент несинусоидальности кривой напряжения, %, не более

230 ± 10 %

50 ± 2 %

5

Мощность, потребляемая от сети питания, В∙А, не более

4000

Среднее время наработки на отказ, ч, не менее

65000

Средний срок службы, лет, не менее

12

Рабочие условия применения:

температура окружающего воздуха, оС

относительная влажность воздуха при +25оС, %, не более

атмосферное давление, кПа (мм рт. ст.)

23 ± 5

80

от 84,0 до 106,7

(от 630 до 800)

1. Источник низкого напряжения

1.1 Выходное напряжение

1.1.1 Диапазон:

3×60В/120В/240В;

1.1.2 Диапазон регулирования:

0~120%;

1.1.3 Дискретность задания:

не более 0.01%;

1.1.4 Стабильность:

≤0.02%/2 мин;

1.1.5 Коэффициент нелинейных искажений:

≤0,5%;

1.1.6 Выходная мощность:

1000 ВА;

1.1.7 Нагрузочная характеристика:

Индуктивная, емкостная, резистивная;

1.1.8 Емкостная нагрузка:

Менее 10 мкФ;

1.1.9 Гармоники:

С 2 по 21, суммарно ≤40%.

1.2 Выходной ток

1.2.1 Диапазон:

10 мА, 0.1 А, 0.25 А, 0.5 А, 1 А, 2.5 А, 5 А, 10 А, 25 А, 50 А, 100 А;

1.2.2 Диапазон регулирования:

0~120%, Imax: 120A

1.2.3 Дискретность задания:

Не более 0.01%;

1.2.4 Стабильность:

≤0.02%/2 мин;

1.2.5 Коэффициент нелинейных искажений:

≤0.5%;

1.2.6 Максимальная выходная мощность:

1800 ВА (100 А);

1.2.7 Нагрузочная характеристика:

Индуктивная, резистивная;

1.2.8 Гармоники:

с 2 по 21, суммарно ≤40%;

1.3 Стабильность выхода:

≤0,05%/2 мин.;

1.3 Фаза:

Диапазон регулирования: 0~359.99°,

дискретность задания: 0,01°;

1.4 Частота:

Диапазон регулирования: 45 ~ 65 Гц,

дискретность задания: не более 0.01 Гц

1.5 Эталонный счетчик

1.5.1 Точность:

0.05%;

1.5.2 Диапазон измерения напряжения:

30В~480В;

1.5.3 Диапазон измерения тока:

10 мА~120 А; отдельные клеммы 1 А и 100 А;

1.6 Вычислители погрешности:

От 3 до 6 оптических/импульсных входных портов;

1.7 Электропитание:

~ 220 В ± 10%, макс. Мощность: 6000 ВА;

2.       Высокое напряжение

2.1 Высоковольтный усилитель:

2.1.1 Номинальное входное напряжение (линейное напряжение):

60 В/120 В/240 В;

2.1.2 Высоковольтный выход (линейное напряжение):

10 кВ (дополнительно 35 кВ);

2.2 Трансформатор напряжения

2.2.1 Номинальное напряжение вторичной обмотки:

100 В;

2.2.2 Номинальная мощность:

0,2 ВА;

2.2.3 Точность:

0,01;

2.3 Трансформатор тока высокого напряжения

2.3.1 Точность:

0.01（COSφ=0.5C – 1 – 0.5L, 0.25~300A）；

2.3.2 Точность:

0.02（COSφ=0.5C – 1 – 0.5L, 0.05~0.25A）；

2.3.3 Первичное напряжение:

60 В/120 В/240 В;

2.3.4 Ток вторичной обмотки:

0.05–300 А.
