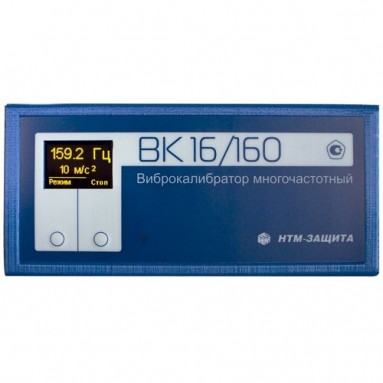

Виброкалибратор многочастотный ВК16/160

Код: 89899

Описание в PDF

Виброкалибратор многочастотный ВК16/160 - Переходник угловой

Виброкалибратор многочастотный ВК16/160 - в кейсе

Виброкалибратор многочастотный ВК16/160 - кейс

Бренд: НТМ-Защита
Страна бренда: Россия

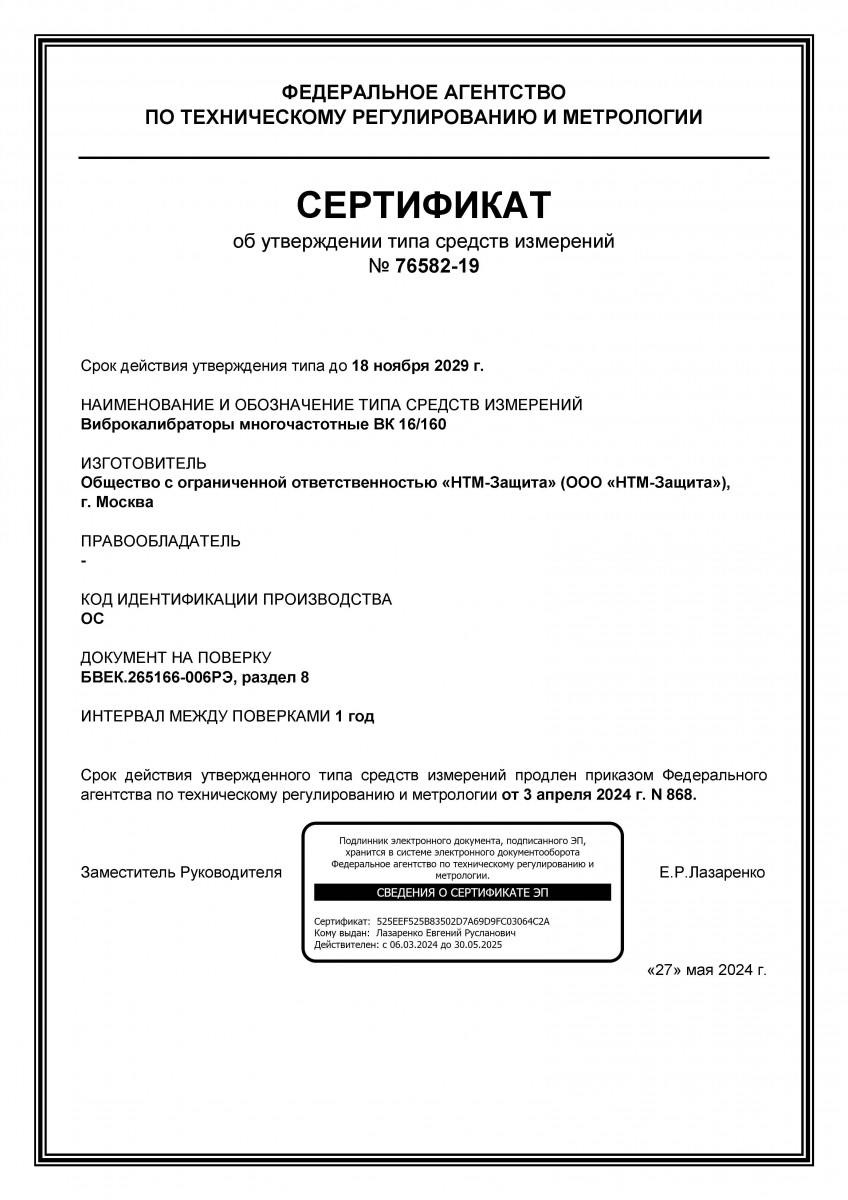

Госреестр 76582-19
Межповерочный интервал 12 месяцев
Гарантия 1 год

Требования проверки работоспособности измерительного тракта виброметра как до, так и после проведения измерений с целью оценки воздействия вибрации на человека с помощью вибрационного калибратора (эталонного источника вибрации) содержатся в стандартах ГОСТ 31192.2–2005, ГОСТ 31319–2006, МУК 4.3.3221-14, аттестованных МИ.

Доводим до Вашего сведения, что «разъяснения» некоторых изготовителей о непригодности калибраторов ВК 16/160 для выпускаемых ими приборов - не соответствуют действительности. Единственным ограничением (как и для всех виброкалибраторов) является максимальная масса акселерометра или вибропреобразователя. По этому параметру ВК 16/160 имеет кратный запас для акселерометров, применяемых при измерений вибрации, воздействующей на человека.

Выпуск ВК 16/160 вызван необходимостью создания устройства, полностью соответствующего требованиям стандарта ГОСТ Р 59701.1-2022 (ИСО 8041-1:2017) «Вибрация. Средства измерения общей и локальной вибрации. Часть 1. Виброметры общего назначения».

Требования Приложения А (обязательное) ГОСТ к калибраторам и характеристики выпускаемых устройств по данным описаний типа СИ.

Характеристика		ГОСТ ИСО 8041	АТ01м	КВ 160	ВК 16/160	SV 110
Наименование		Калибратор	да	нет	да	да
СКЗ виброускорения воспроизводимых колебаний, м/с²	для локальной вибрации	10,0	10,0	10,0	10,0	10,0
СКЗ виброускорения воспроизводимых колебаний, м/с²	для общей вибрации	1,00	нет	нет	1,00	1,00
Предел допускаемой основной относительной погрешности СКЗ виброускорения, %		3	2	2	2	3
Частота воспроизводимых колебаний	для локальной вибрации	159,2 или 79,58	159,2	159,2	159,2	159,2
Частота воспроизводимых колебаний	для общей вибрации	15,92	нет	нет	15,92	нет
Предел допускаемой относительной погрешности частоты, %		0,5	1	0,5	0,5	0,5
Относительный коэффициент поперечного движения вибростола, % не более		10	5	не указан	5	10
Коэффициент гармоник воспроизводимых колебаний %, не более		5	3	3	3	3

Калибратор воспроизводит колебания на частоте 15,92 Гц с заданным среднеквадратичным значением виброускорения 1 м/с². Режим «16 Гц».

Калибратор воспроизводит колебания на частоте 159,2 Гц с заданным среднеквадратичным значением виброускорения 10 м/с². Режим «160 Гц».

Наименование характеристики	Значение характеристики
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, %,	±0,5
Пределы допускаемой основной относительной погрешности воспроизведения СКЗ виброускорения, %,	±2
Коэффициент гармоник воспроизводимых колебаний, %, не более	3
Относительный коэффициент поперечного движения вибростола, %, не более	5
Время установления параметров вибрации калибратора после включения, с, не более:
для частоты 159,2 Гц	10 с
для частоты 15,92 Гц	20 с
Масса поверяемого вибропреобразователя, г, не более
для частоты 15,92 Гц	180
для частоты 159,2 Гц	120
Масса калибратора, кг, не более	1,4
Габаритные размеры калибратора (длина; ширина; высота), мм,	140; 64; 85
Нормальные условия измерений:	температура окружающей среды от +15 до +25 °С, относительная влажность от 40 до 85 %.
Рабочие условия эксплуатации калибратора:	температура от -10 °С до +50 °С, относительная влажность от 10 % до 90 % (без конденсации).
Питание калибратора при эксплуатации осуществляется от 4-х аккумуляторов типоразмера АА.

1. Калибратор - 1 шт.;
2. Переходник резьбовой - 1 шт.;
3. Арретир - 1 шт.;
4. Переходник угловой - 1 шт.;
5. Сетевой адаптер - 1 шт.;
6. Паспорт - 1 шт.;
7. Руководство по эксплуатации - 1 шт.;
8. Кейс - 1 шт.
