| Параметр |
Значение (свойства) |

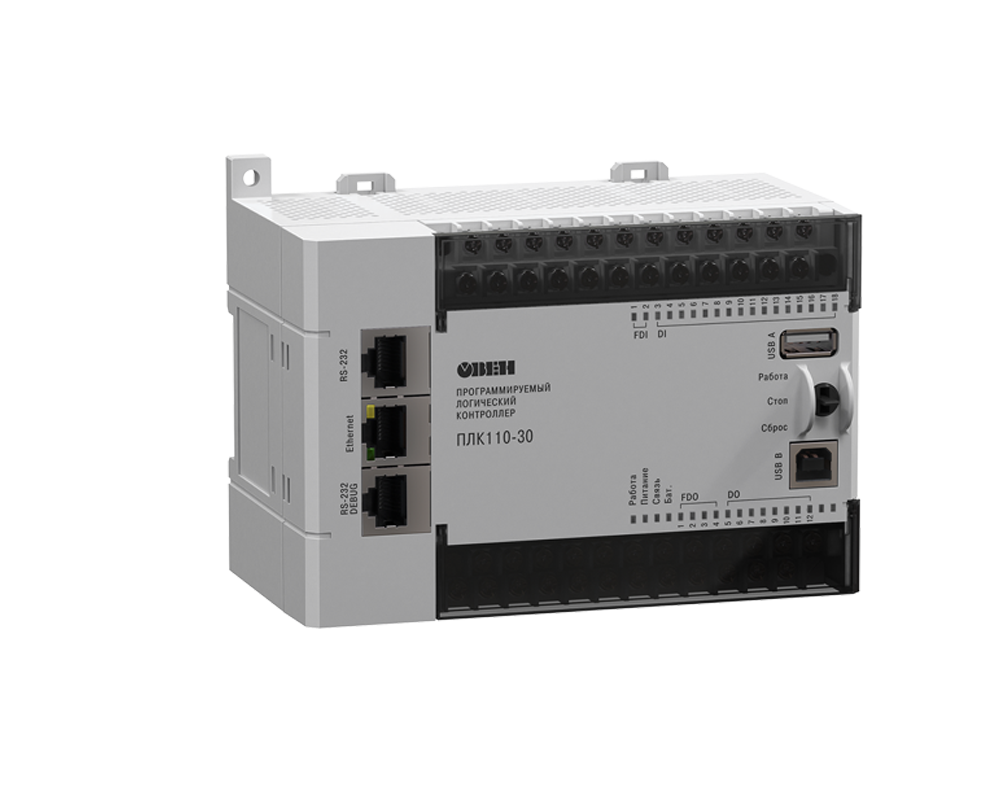

| ПЛК110-Х.30 [М02] |
ПЛК110-Х.32 [М02] |
ПЛК110-Х.60 [М02] |
| Питание |
| Напряжение питания: |
| ПЛК110-24.Х.Х-Х |
от 12 до 30 В постоянного тока при Т > минус 20 °С, от 12 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 24 В) |
| ПЛК110-220.Х.Х-Х |
от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) |
| Потребляемая мощность, не более: |
| ПЛК110-24.Х.Х-Х |
28 Вт |
31 Вт |
| ПЛК110-220.Х.Х-Х |
41 ВА |
45 ВА |
| Параметры встроенного источника питания: |
| ПЛК110-24.Х.Х-Х |
Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА |
| ПЛК110-220.Х.Х-Х |
Выходное напряжение 24 В±4 %, ток не более 400 мА |
| Цифровые (дискретные) входы |
| Количество входов (из них быстродействующих) |
18 (2) |
18 (2) |
36 (4) |
| Тип входов по ГОСТ Р 51841–2001 |
1 |
| Напряжение «логического нуля» |
минус 3 … 5 В |
| Максимальный ток «логического нуля» |
2 мА |
| Напряжение «логической единицы» |
15…30 В |
| Максимальный ток «логической единицы» |
9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом: |
| - для обычных входов |
1,6 мс (меандр) |
| - для быстродействующих |
см. таблицу 3.1 |
| Подключаемые входные устройства |
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1
- трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором
- дискретные сигналы с напряжением от минус 3 до 30 В
|
| Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) |
| Количество релейных выходных каналов |
12 |
14 |
24 |
| Максимальный ток, коммутируемый контактами реле, не более |
3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более |
10 мс (выходы DО1…DО12) |
10 мс (выходы DО1…DО14) |
10 мс (выходы DО1…DО24) |
| Суммарный максимальный ток нагрузки группы реле: |
| COM1-COM2 |
3 А |
3 А |
3 А |
| COM3 |
3 А |
12 А |
3 А |
| COM4 |
3 А |
12 А |
3 А |
| COM5 |
12 А |
12 А |
2,5 А |
| COM6 |
12 А |
- |
6 А |
| COM7-COM10 |
- |
- |
12 А |
| Механический ресурс реле |
- не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке
- не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
|
| Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) |
| Количество транзисторных выходных каналов, из них быстродействующих |
12 4 (DО1…DО4) |
14 4 (DО1…DО4) |
24 4 (DО1…DО4) |
| Максимальный ток транзисторного выхода, не более |
| – для обычных |
400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000) |
| – для быстродействующих |
400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) |
| Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) |
SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В) |
| Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более |
| – для обычных |
5 мс (выходы DО5…DО12) |
5 мс (выходы DО5…DО14) |
5 мс (выходы DО5…DО24) |
| – для быстродействующих |
0,002 мс (выходы DО1…DО4) |
0,002 мс (выходы DО1…DО4) |
0,002 мс (выходы DО1…DО4) |
| Интерфейсы связи |
| Ethernet 100 Base-T |
| Поддерживаемые промышленные протоколы |
ModBus-TCP |
| CODESYS Gateway |
| TCP-IP |
| UDP-IP |
| CODESYS Network Variables (over UDP) |
| РРР |
| Скорость передачи |
10, 100 Мбит/с |
| RS-485 |
| Поддерживаемые протоколы |
ModBus-RTU |
| ModBus-ASCII |
| DCON |
| ОВЕН |
| Скорость передачи |
300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с |
| RS-232 |
| Поддерживаемые протоколы |
ModBus-RTU |
| ModBus-ASCII |
| DCON |
| ОВЕН |
| Скорость передачи |
300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с |
| RS-232 Debug |
| Поддерживаемые протоколы |
ModBus-RTU |
| ModBus-ASCII |
| DCON |
| CODESYS GateWay |
| ОВЕН |
| Скорость передачи |
300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с |
| USB Device |
| Поддерживаемые протоколы |
CDC |
| Скорость передачи |
115200 бит/с |
| USB Host |
| Поддерживаемые протоколы |
MSD/HID/FTDI, USB 1.0/1.1 |
| Интерфейсы связи, количество |
| RS-485 |
2 |
1 |
2 |
| RS-232 |
1 |
1 |
1 |
| RS-232-Debug |
1 |
1 |
1 |
| Ethernet 100 Base-T |
1 |
1 |
1 |
