Аппарат испытательный HVTS-HP - универсальная серия приборов (с возможностью укомплектования высоковольтными блоками 10 - 350 кВ до 70 кВА), предназначеных для испытания изоляции силовых кабелей и твердых диэлектриков напряжением постоянного тока величиной до 140 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением величиной до 100 кВ частотой 50 Гц.
Основным отличием аппаратов серии HVTS-HP от аппаратов HVTS-70/50 является повышенная выходная мощность. Имеется два стандартных исполнения: 7,5 кВА и 17,5 кВА.
Технические характеристики
|
Параметр
|
HVTS-HP 70/55-7,5 (17,5)
|
HVTS-HP 70/100-7,5 (17,5)
|
HVTS-HP 100/100-7,5 (17,5)
|
HVTS-HP 140/100-7,5 (17,5)
|
|
Диапазон устанавливаемых значений напряжения переменного тока на выходе, кВ
|
0,5 – 55
|
1 – 100
|
|
Диапазон устанавливаемых значений напряжения постоянного тока на выходе, кВ
|
0,5 – 70
|
1 – 100
|
1 – 140
|
|
Максимальное значение силы переменного тока на выходе, мА
|
130 (300)
|
75 (175)
|
|
Максимальное значение силы постоянного тока на выходе, мА
|
90 (200)
|
30 (65)
|
40 (90)
|
55 (125)
|
|
Диапазон измерения напряжения переменного тока на выходе, кВ
|
3 – 55
|
3 – 100
|
|
Диапазон измерения напряжения постоянного тока на выходе, кВ
|
3 – 70
|
3 – 100
|
3 – 140
|
|
Диапазон измерения силы переменного тока на выходе, мА
|
1 – 130
(1 – 300)
|
1 – 75 (1 – 175)
|
|
Диапазон измерения силы постоянного тока на выходе, мА
|
1 – 90
(1 – 200)
|
1 – 30
(1 – 65)
|
1 – 40
(1 – 90)
|
1 – 55
(1 – 125)
|
|
Границы относительной погрешности измерения
|
± 3 %
|
|
Напряжение питающей сети, В
|
220 ± 22
|
|
Частота питающей сети, Гц
|
50 ± 1
|

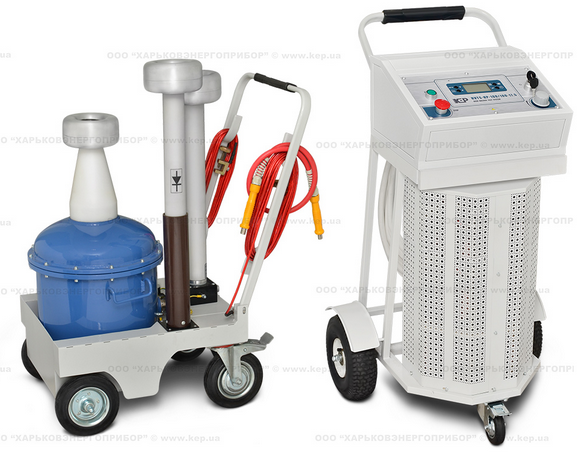

Блок управления HVTS-HP-100/100-7,5 совмещен на одной тележке с регулятором VT-40
ВТр ТИОГ-100 на передвижной тележке в комплекте с делителем напряжения, заземлителем и выпрямителем
Кабель сетевой длиной 10 м на барабане, 4х4 мм2
Провод заземления длиной 10 м на барабане, 10 мм2
Провод высоковольтный длиной 10 м, Uисп.= 70 кВ
Руководство по эксплуатации
Паспорт
Документы Аппарат испытательный HVTS-HP-100/7,5:
