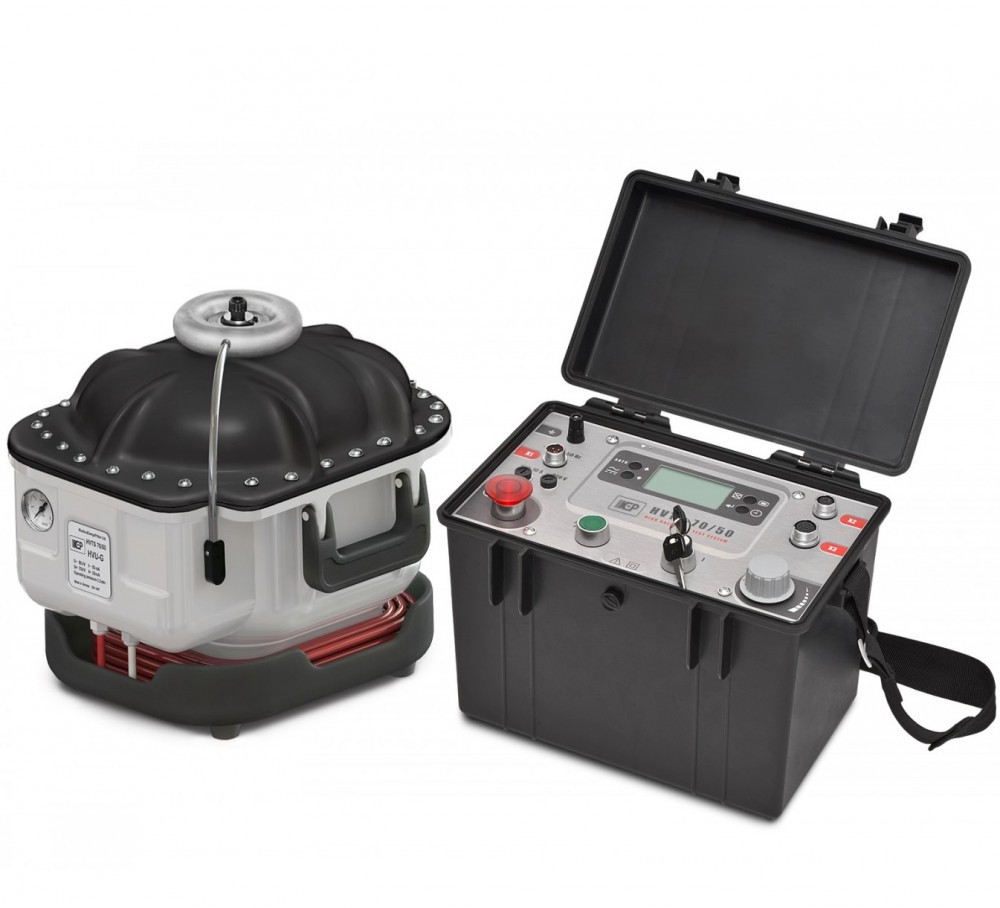

Аппарат испытания диэлектриков HVTS-70/50

Аппарат испытания диэлектриков HVTS-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц до 50 кВ в соответствии с ГОСТ 1516.2.

Основные преимущества

HVTS-70/50 является переносным оборудованием. Блок управления выполнен в ударопрочном закрытом пластиковом корпусе с удобным ремнем. Возможна комплектация тележкой для легкой транспортировки одним человеком.

Аппарат HVTS-70/50:

  • обеспечивает подачу высокого испытательного напряжения на объект и контроль тока утечки;
  • обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне, имеется возможность корректировки тока утечки при работе с внешним дополнительным конденсатором при испытании выпрямленным напряжением;
  • измеряет напряжение непосредственно на нагрузке, что позволяет иметь реальное представление о напряжении на объекте испытания и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения;
  • выполнен в закрытом корпусе, обеспечивающем защиту пульта управления от попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях;
  • оснащен современной системой снятия остаточного емкостного заряда с использованием вторичной обмотки трансформатора и имеет дополнительный внешней короткозамыкатель;
  • имеет схемы защиты по превышению входного и выходного тока и ограничение установки выходного напряжения выше заданного. HVTS-70/50 имеет возможность запрограммировать требуемое для проведения конкретного испытания значение максимального тока и максимального напряжения для срабатывания схем защиты;
  • блок высокого напряжения имеет встроенные датчики давления элегаза и температуры трансформатора с выводом их состояния на графический дисплей;
  • возможность сохранения параметров восьми наиболее часто проводимых видов испытаний (изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.);
  • вывод всей необходимой информации о параметрах и результатах испытаний на графический дисплей. В ходе испытания отображается цифровые значения испытательного напряжения (действующее значение), испытательного тока (действующее) и таймера времени проведения испытания. Дополнительно отображается значение напряжения (амплитудное), коэффициент формы для переменного напряжения или коэффициент амплитуды для выпрямленного напряжения. Для удобства оценки динамики изменения параметров испытания выводится линейные шкалы отображения тока и напряжения;
  • возможность выбора между ручным и автоматическим режимом работы. Последний предусматривает установку оператором величины испытательного напряжения с шагом 0,1 кВ, скорости подъема испытательного напряжения, значения напряжения испытания, тока срабатывания защиты, времени проведения испытания;
  • сохранение в энергонезависимой памяти архивных записей о проведенных испытаниях, содержащих информацию о времени испытания, усредненном напряжении на объекте и токе утечки;
  • возможность удаленной работы – считывание архивных данных о проведенных испытаниях, настройка и выбор параметров испытания, управление рабочим процессом.
Максимальное значение силы постоянного тока на выходе, мА25
Диапазон напряжений постоянного тока3 кВ - 70 кВ
Ручной режим подъема напряженияЕсть
Максимальное значение силы переменного тока на выходе, мА40
Автоматический режим подъема напряженияЕсть
BluetoothЕсть
Диапазон напряжений переменного тока3 кВ - 55 кВ
Вес240 кг
Длина355 мм
Ширина322 мм
Высота356 мм
1. Блок управления 1шт.
2. Блок высокого напряжения 1шт.
3. Кабель сетевой (длина 4 м) 1шт.
4. Кабель заземления (длина 4 м) 2шт.
5. Кабель высоковольтный (длина 4 м, Umax ≥ 20 кВ) 1шт.
6. Предохранитель 5×20 (10 А / 250 В) 4шт.
7. Руководство по эксплуатации 1шт.
8. Паспорт

Документы Испытательная установка высоковольтной изоляции HVTS-70/50:

Аналоги Испытательная установка высоковольтной изоляции HVTS-70/50:

471 000 ₽
441 000 ₽
В наличии
