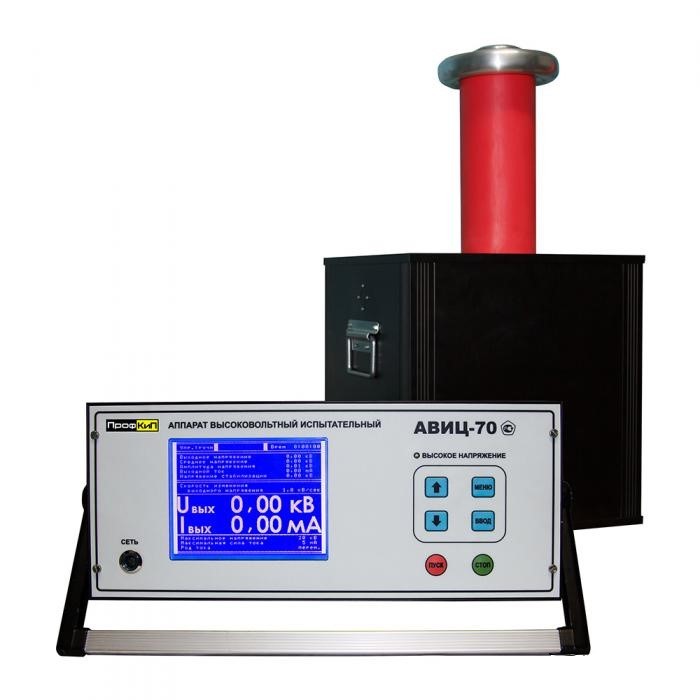

ПрофКиП АВИЦ-70 аппарат высоковольтный испытательный

Код: 58647

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 59681-15
Межповерочный интервал 12 месяцев
Гарантия 1 год

РАЗРАБОТКА 2015 года

ГОСРЕЕСТР СИ РФ 59681-15 действителен до 23.01.2020

Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

Аппарат высоковольтный испытательный ПрофКиП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

Высокая точность измерения напряжения и тока
Встроенное разрядное устройство для снятия заряда с емкостного объекта
Автоматический и ручной режим работы
Регулируемая защита по току
Режим стабилизации тока
Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии
Температурная защита высоковольтного блока от перегрева
Большой и четкий графический дисплей
Низкий вес
Компактные размеры
Стабилизация параметров трансформаторного масла, не требует обслуживания и замены

Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

Температура окружающего воздуха: -20°С … 40°С
Относительная влажность воздуха при температуре 25°С: не более 98%
Атмосферное давление: 84 кПа … 106.7 кПа

Параметры	Значения
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц	1.00 кВ … 50.00 кВ
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%	1.00 кВ … 70.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	0.05 мА … 30.00 мА
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	0.05 мА … 15.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±[1.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%	±[1.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|Xk /x\| - 1)]%*
*где Xk – конечное значение диапазона измерения х – измеряемое значение
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения:	переменный ток (среднеквадратическое значение): не более 51.0 кВ ±0.5 постоянный ток (маплитудное значение: не более 71.0 кВ ±0.5
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току	31 мА ±0.5
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току	16 мА ±0.5
Программируемое ограничение выходного напряжения переменного тока	5 кВ … 51 кВ, шаг 1 кВ
Программируемое ограничение выходного напряжения постоянного тока	5 кВ … 71 кВ, шаг 1 кВ
Программируемое ограничение силы переменного тока	1 мА … 31 мА, шаг 1 мА
Программируемое ограничение силы выходного тока	1 мА … 16 мА, шаг 1 мА
Программируемое время испытания, мин	0 м … 59 м, шаг 1 мин
Программируемое время испытания, час	0 ч … 24 ч, шаг 1 час
Отключение высокого напряжения по окончании испытания	ручное /автоматическое
Максимальное время работы в циклическом режиме	в режиме постоянного тока (25 кВ, 7 мА): 8 ч с последующим отключением на 1 ч в режиме переменного тока (25 кВ, 15 мА): 8 ч с последующим отключением на 1 ч
Средняя наработка на отказ в нормальных условиях применения	8000 ч
Питание	220 В ± 22В, 50 Гц ± 10 Гц
Максимальная потребляемая мощность	2500 ВА
Габаритные размеры блока индикации	360х150х330 мм
Габаритные размеры блока высоковольтного	360х275х290 мм
Вес блока индикации	12 кг
Вес блока высоковольтного	27 кг

1. Блок индикации - 1 шт.;
2. Блок высоковольтный - 1 шт.;
3. Кабель межблочный соединительный - 1 шт.;
4. Кабель сетевой - 1 шт.;
5. Провод заземления - 1 шт.;
6. Вставка плавкая 20 А - 1 шт.;
7. Руководство по эксплуатации - 1 шт.
