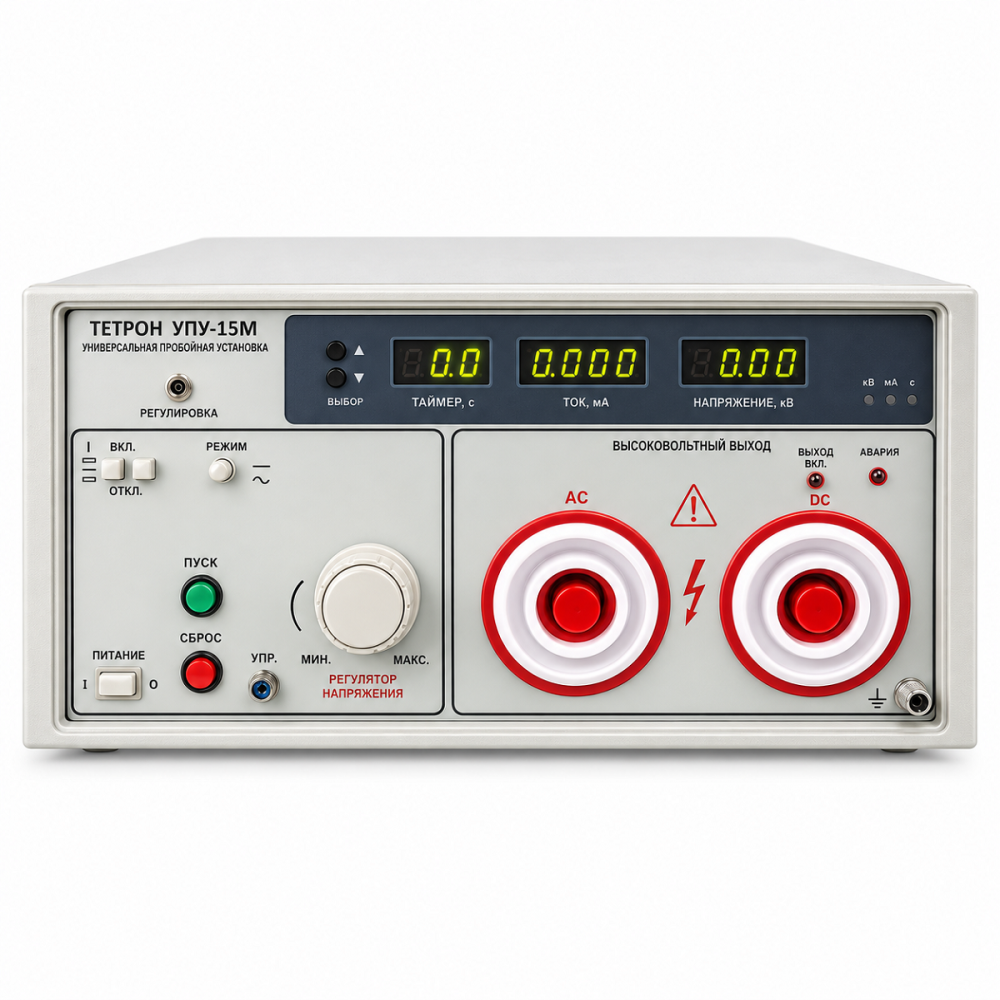

Универсальная пробойная установка ТЕТРОН УПУ-15М

Код: 035419

Описание в PDF

Бренд: ТЕТРОН
Страна бренда: Россия

Официальный дилер
Гарантия 1 год
Артикул: 110462

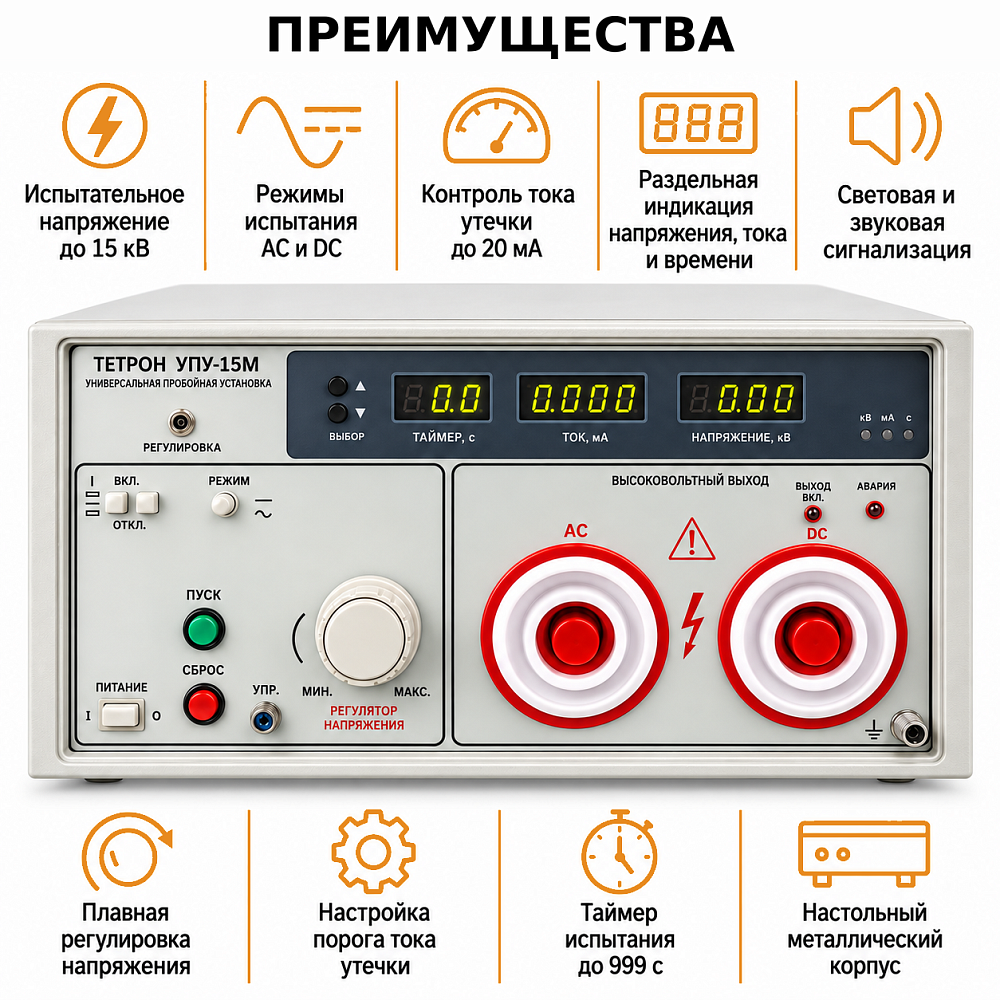

Раздельные цифровые индикаторы обеспечивают одновременный контроль напряжения, тока и таймера. Световая и звуковая сигнализация предупреждает о превышении установленного порога. Настольная УПУ-15М подходит для испытаний изоляции высоковольтных кабелей, трансформаторов, электрооборудования, средств электрозащиты и диэлектриков. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

Характеристики	Значения
Испытательное напряжение	переменное (AC) и постоянное (DC)
Диапазон выходного напряжения (AC)	0–15 кВ
Максимальный ток утечки (AC)	20 мА
Выходная мощность (AC)	300 ВА
Диапазон выходного напряжения (DC)	0–15 кВ
Максимальный ток утечки (DC)	20 мА
Выходная мощность (DC)	300 ВА

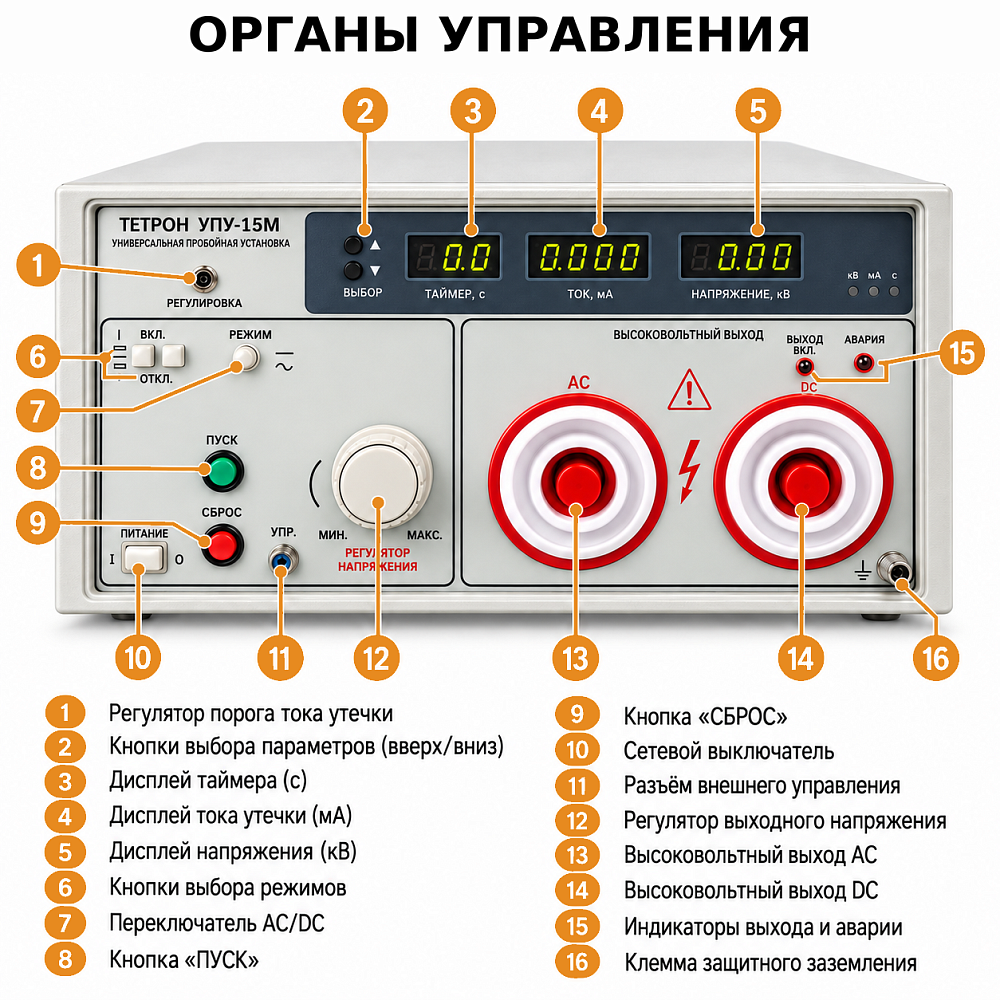

Регулировка напряжения	плавная, ручная
Установка тока утечки	плавная, ручная
Таймер	от 0,0 до 999 секунд
Дисплей	отдельные дисплеи для отображения напряжения, тока и времени испытания
Сигнализация	световая и звуковая при превышении установленного тока утечки
Индикация	высокое напряжение, проведение испытания, пробой или ошибка
Питание	однофазная сеть 220 В ±10 %, 50 Гц
Условия эксплуатации	температура 0–40 °C, влажность до 75 %
Условия хранения	температура −10–50 °C, влажность до 70 %
Исполнение	настольное, металлический корпус

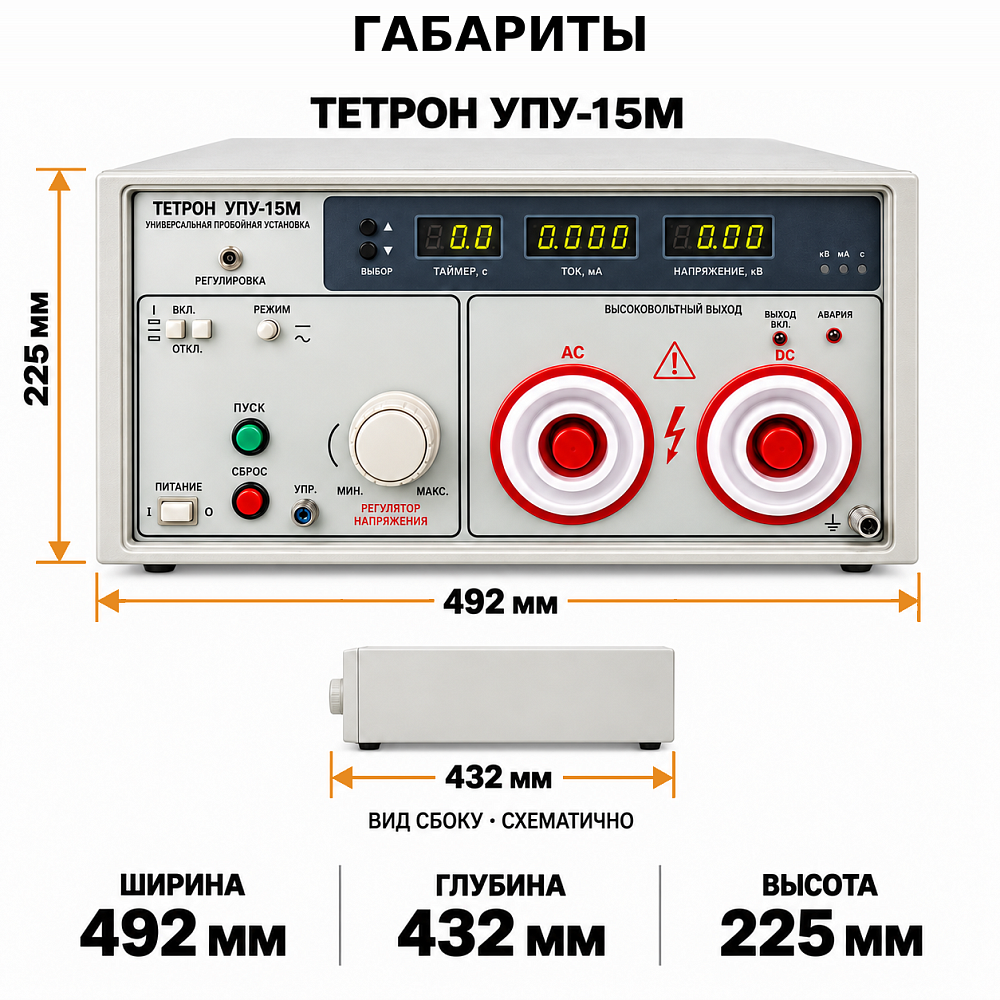

Габаритные размеры	492 × 225 × 432 мм (Ш × В × Г)
Масса	33 кг
Технические условия (ТУ)	ТУ 26.51.43-004-48526697-2018

1. Пробойная установка – 1 шт.;
2. Высоковольтный пробник – 1 шт.;
3. Кабель измерительный токовый – 1 шт.;
4. Сетевой кабель – 1 шт.;
5. Паспорт изделия с отметкой ОТК – 1 шт.;
6. Сертификат о калибровке – 1 шт.
