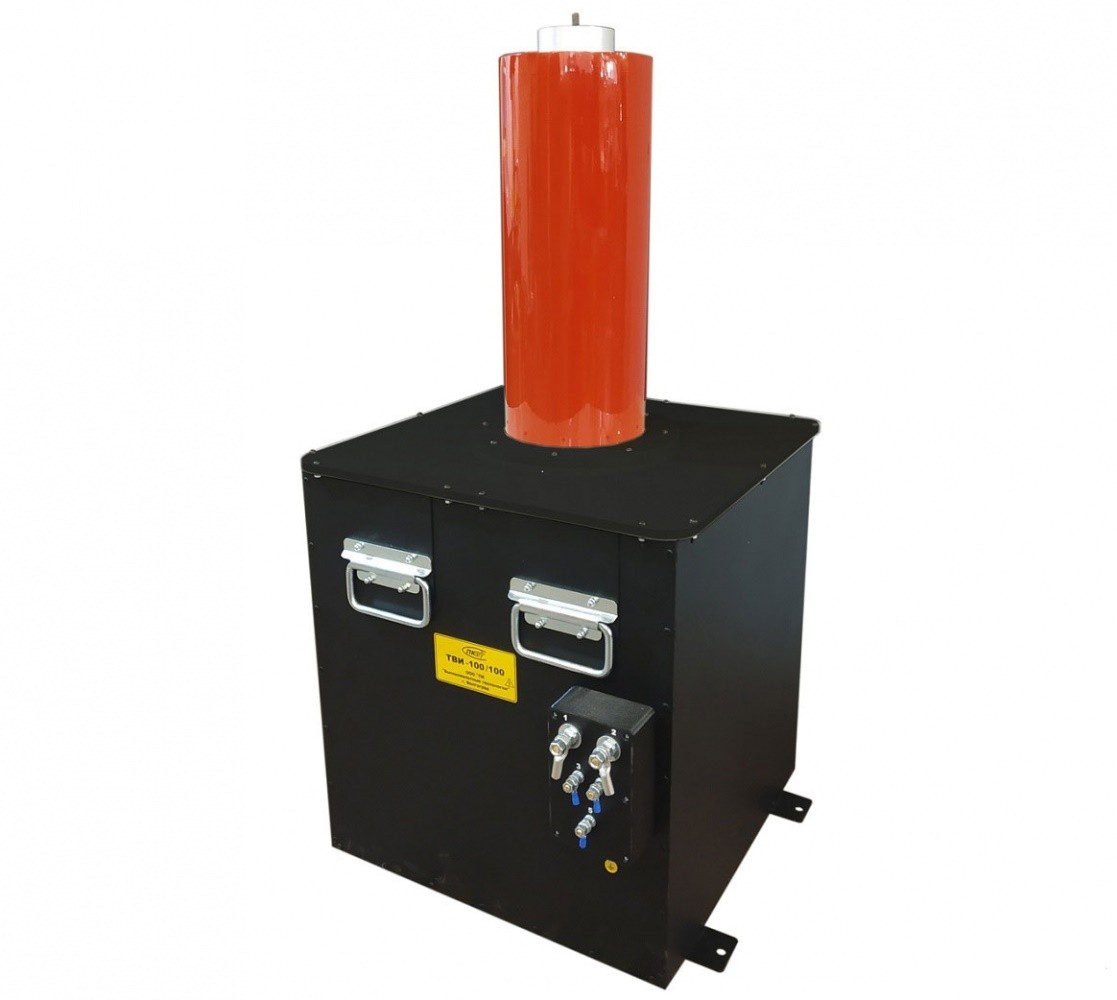

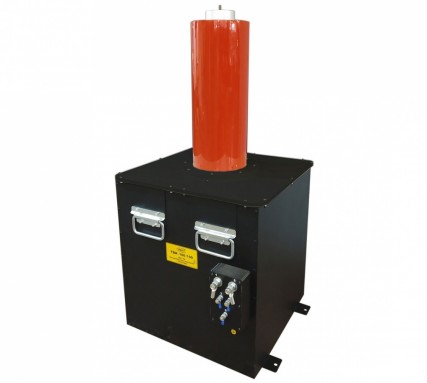

Испытательный трансформатор ТВИ-100/200

Описание в PDF

Гарантия 1 год
Производитель ПК Высоковольтные Технологии
Производство: Россия

Назначение испытательного трансформатора ТВИ-100/200:

Трансформаторы высоковольтные испытательные серии ТВИ-100/200 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяется для проведении высоковольтных испытаний, диагностировании изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
Трансформатор предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 98 % при температуре 25 ºC.

Особенности испытательного трансформатора ТВИ-100/200:

Влагопылезащитное исполнение IP60;
Отсутствие коронации, гула, дребезга;
Стальной корпус;
Встроенная штанга заземления (Опция);
Температурная защита 50 °C;
Необслуживаемый высоковольтный блок.

Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В	0,10…240,0
Номинальное напряжение первичной обмотки, В	200,0
Номинальное значение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ	100,0
Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более)	3500
Максимальное выходное напряжение переменного тока, кВ	105,00
Максимальный выходной переменный ток, мА	220
Электрическая прочность изоляция начала вторичной обмотки относительно клеммы заземления, кВ (не менее)	5
Терморазмыкатель биметаллический, °C	50
Время срабатывания при окружающей температуре 25°C и выходном токе 100 мА, мин	15
Габаритные размеры трансформатора, мм	(6015±10)х(519±10)х(975±10)
Масса блока высоковольтного , кг	140±5
Электропитание от сети переменного тока	(50 ± 10) Гц, (220 ± 22) В
Максимальная потребляемая мощность, ВА	22100
Режим работы: Выходной ток 100 мА и длительность цикла 1 час	ПВ = 10 %
Средний срок службы, лет, не менее	7
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа	от минус 20 до плюс 40 98 при 25 °С от 84 до 106,7

1. Высоковольтный трансформатор – 1 шт.;
2. Изолятор – 1 шт.;
3. Дисковый антикоронный экран – 1 шт.;

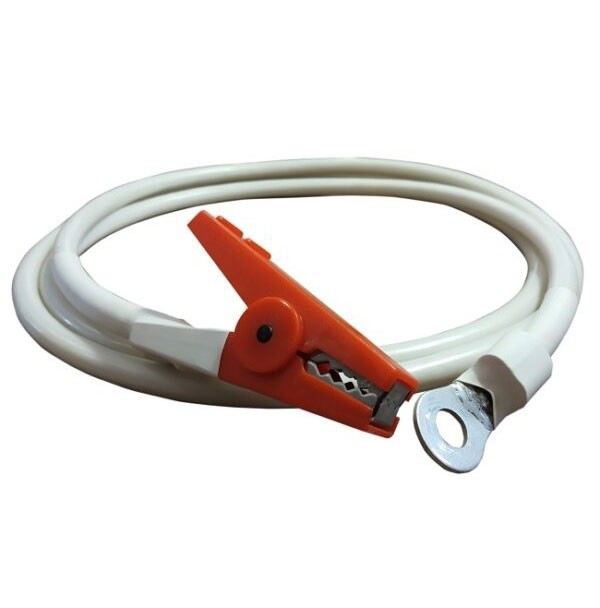

4. Клемма заземления и разъем для подключения – 1 шт.;
5. Межобмоточный экран – 1 шт.;
6. Терморазмыкатель биметаллический 50°C – 1 шт.
