- Гарантия 1 год
- Производитель Авиаагрегат-Н
- Производство: Россия
Установка предназначена для:
- Испытания электрической прочности твёрдых диэлектриков по прямым измерениям параметров: напряжение пробоя, ток утечки в автоматизированном или ручном режиме в соответствии с ГОСТ 6433.3-71, ГОСТ 17512-82.
- Блокировки ошибочных действий обслуживающего персонала;
- Электрозащиты персонала;
- Визуальной индикации хода проведения испытания;
- Сбора, обработки и отображения информации о результатах испытаний, архивирования, формирования и сохранения протокола испытаний в базе данных, выдачи протокола испытаний.
Работа оборудования заключается в ручном, автоматизированном выполнении испытаний объекта твёрдого диэлектрика на электрическую прочность. Испытания проводятся с удалённого пульта оператора.
Принцип действия установок основан на масштабном преобразовании напряжения питающей сети переменного тока (220 В, 50 Гц) в высокое выходное напряжение в заданное число раз с помощью применения регулируемого автотрансформатора и высоковольтного испытательного трансформатора, а также, при необходимости, выпрямлении того напряжения. Повышенное напряжение посредством высоковольтного кабеля подается на испытываемое изделие (образец). В процессе испытаний установкой осуществляется измерение величины выходного высокого напряжения и протекающего через испытываемое изделие тока (тока утечки).

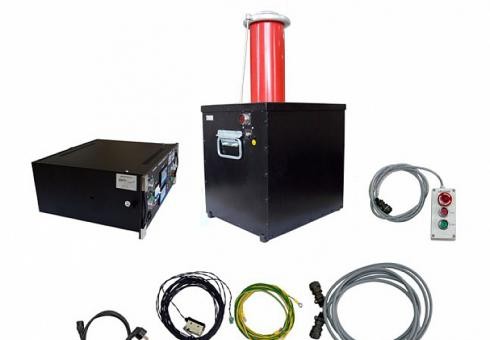

Функционально ВИУ состоит из трех основных блоков: блок контроля и управления, блока высоковольтного испытательного трансформатора, блока выносного поста управления.
Блок контроля и управления осуществляет первичное преобразование с помощью механизированного автотрансформатора входного напряжения питающей сети 220 В, 50 Гц в напряжение диапазона 0…240 В 50 Гц, подающееся на испытательный трансформатор.
Также блок контроля и управления осуществляет измерение напряжения в высоковольтной цепи трансформатора; измерение тока утечки (посредством встроенного шунта); обеспечивает блокировку оборудования и снятие высокого напряжения при срабатывании защит; обеспечивает связь с пультом оператора (персональным компьютером) для осуществления дистанционного управления установкой; позволяет подключать датчик блокировки работы оборудования (датчик открытия двери) и выносные световые табло индицирующие подачу/снятие высокого напряжения.
Блок высоковольтного испытательного трансформатора осуществляет преобразование входного низкого напряжения промышленной частоты в выходное высокое напряжение переменного или постоянного тока. Переключение рода тока осуществляется с помощью встроенного в корпус испытательного трансформатора коммутирующего устройства осуществляющего подачу высокого напряжения либо через сборку выпрямительных диодов, либо в обход их, тем самым получая выпрямленное или переменное напряжение. Трансформатор оснащен автоматической, визуально наблюдаемой штангой заземления высоковольтного вывода.
Блок выносного поста управления представляет собой пульт, с расположенными на нем двумя кнопками «СТАРТ», «СТОП» и фиксируемой при ее нажатии кнопки-грибка «АВАРИЯ». Пост используется совместно с дистанционным пультом управления и предназначен для ручного дублирования команды запуска испытаний с пульта оператора, остановки процесса испытаний и аварийного отключения всей установки.

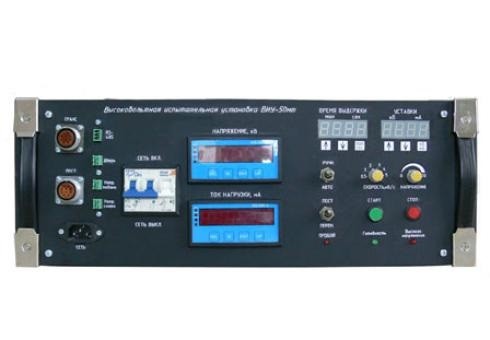

На лицевой панели блока контроля и управления расположены следующие элементы:
- разъемы для подачи напряжения питания 220 В, 50 Гц, выносного поста управления, испытательного трансформатора, блокировочного датчика двери, световых табло и коммуникационного интерфейса RS-485;
- вводной автоматический выключатель;
- измерители тока и напряжения, в высоковольтной цепи испытательного трансформатора, со светодиодными семисегментными индикаторами измеренных значений;
- тумблеры переключения рода выходного напряжения и способа проведения испытаний (автоматическое, ручное);
- светодиодные индикаторы состояния установки;
- поворотные регуляторы выбора скорости подъема выходного напряжения (для автоматического режима) и регулятора выходного напряжения (для ручного режима);
- задатчики времени выдержки и уставок по току и напряжения со светодиодными семисегментными индикаторами.
На боковой панели блока контроля и управления расположены клемма заземления и шильдик с маркировкой изделия.
В верхней части блока высоковольтного испытательного трансформатора расположен высоковольтный выход. На боковой панели высоковольтного испытательного трансформатора расположены разъем для подключения к блоку контроля и управления; клемма заземления шильдик с маркировкой изделия.
Установки испытательные высоковольтные ВИУ выпускаются в виде модификаций: ВИУ-3,5мт, ВИУ-15мт, ВИУ-25мт, ВИУ-50мт, ВИУ-100мт, отличающихся между собой диапазоном воспроизведения напряжения, габаритами и массой.
Для предотвращения несанкционированного доступа к внутренним частям установок производится пломбирование винтов крепления лицевой, верхней и тыльной панелей блока контроля и управления.
